Sobre o objeto 3D Nao hackeie o caso do Bader.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

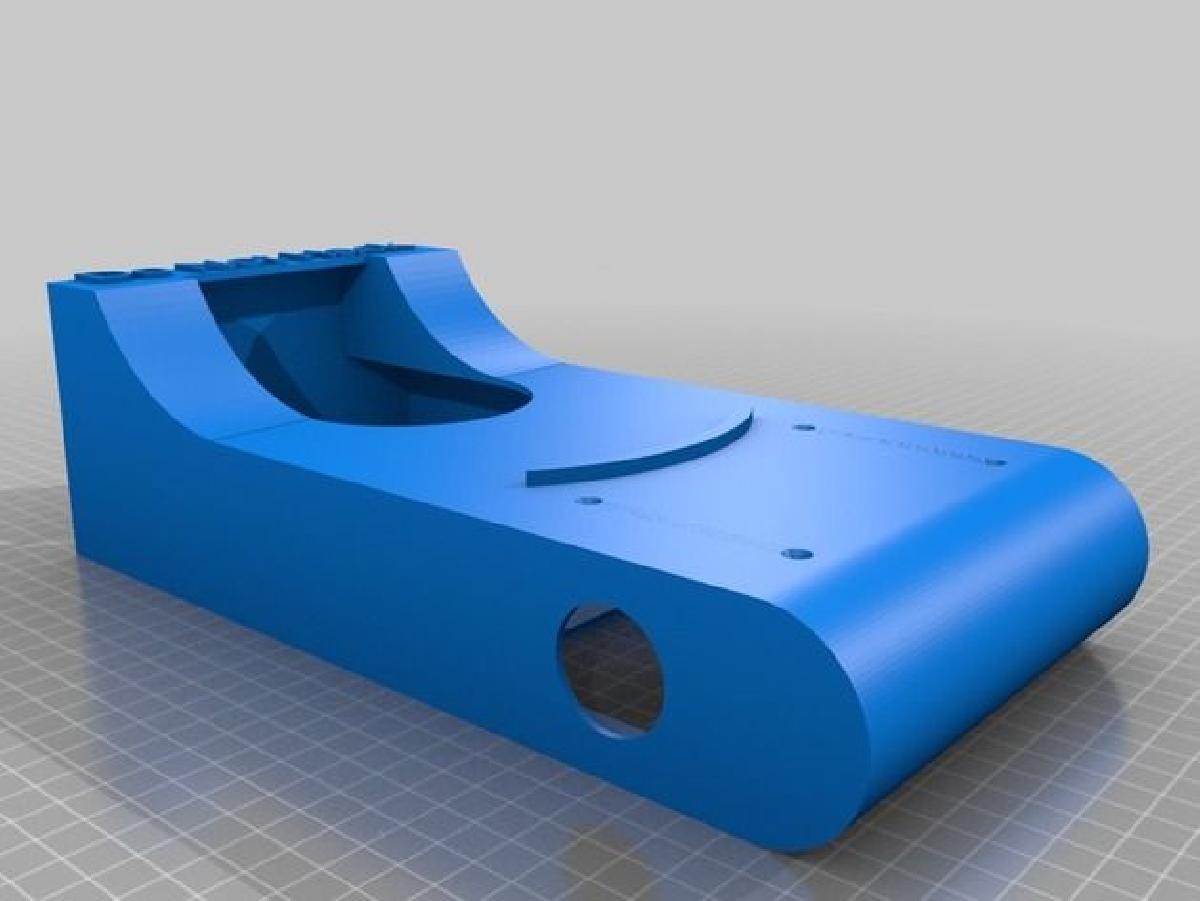

Nao hackeie o caso do Bader. foi projetado para Impressora 3D. Este e um suporte para uma impressora de etiquetas baseada em Raspberry Pi (badger).A secao traseira do suporte abriga o Raspberry Pi, a secao frontal um sensor RFID e uma Dymo LabelWriter 450 fica em cima e e mantida no lugar pela borda. Todos os cabos estao escondidos dentro do suporte, exceto por uma ou duas fontes de alimentacao externas.E para uso no meu MakeSpace local para permitir que os membros usem sua chave de porta RFID para imprimir um rotulo "Nao Hackear" para coisas que estao deixando no espaco.O Pi executa o OctoPrint e um plugin badger (https://github.com/Tinamous/OctoPrint-Badger), possui um Pi Power Hat () em cima para permitir que seja alimentado pela fonte de 24V da LabelWriter, mas tambem pode ser alimentado facilmente por um cabo USB. Orificios sao fornecidos na parte traseira para um conector DC e um cabo USB.O suporte completo precisa de uma impressora alta para imprimir; eu usei uma Ultimaker Extended, no entanto, o suporte tambem pode ser dividido em duas partes e parafusado junto para permitir que seja impresso em uma impressora de tamanho mais regular.Os "Motores" traseiros estao ali apenas por diversao, pareciam um pouco com o Landspeeder X-34 de Star Wars (http://starwars.wikia.com/wiki/X-34_landspeeder), entao eu nao pude resistir. Arquivos sao fornecidos com e sem as opcoes de motor.O sensor RFID e mantido no lugar pela peca "CaseForRfidUniversalPcb.stl", eu usei pressfit M3, mas parafusos e porcas longos (com afundamento) funcionam tao bem quanto. Esse suporte se ajusta ao leitor RFID Universal da IB Technology, no entanto, isso pode nao ser utilizavel para sistemas RFID, portanto e uma peca separada; para outros leitores RFID, use uma embalagem semelhante com orificios em um espacamento de 90x55mm. (Vou adicionar algumas versoes diferentes no futuro).Atualmente esta faltando uma placa de cobertura para a abertura inferior usada para encaixar os componentes. Vou adicionar isso em uma data posterior.Arquivos:CaseForRfidUniversalPcb.stl - Suporte interno para leitor RFID Universal da IB TechnologiesOctoBadgerCase-Full.stl - O suporte completo de uma parteOctoBadgerCase-Full-WithEngines.stl - O suporte completo de uma parte - com motores lateraisOctoBadgerCase-Front.stl - metade frontal do suporte para uso ao imprimir em uma impressora de tamanho regularOctoBadgerCase-Rear.stl - metade traseira do suporteOctoBadgerCase-Rear-WithEngines.stl - metade traseira do suporte com os motores lateraisVideo em timelapse da impressao aqui: https://www.youtube.com/watch?v=cA_X5bFPjscAtualizado em 3 de marco de 2018Fiz o suporte um pouco mais alto (5mm)Adicionei orificios para botoes laterais para permitir que diferentes rotulos sejam impressos.Mudei o Pi para o centro do suporte para dar mais espaco para conectores verticais para os botoesNovo timelapse: https://youtu.be/83kKAz4WToUImpresso com Filamentive rPLA 3D Fila (Vermelho).Arquivos stl terminando em -v2 sao a versao mais recente. Stls antigos ainda sao bons para usar, mas nao tem orificios para botoes e nao sao tao profundos.

Baixar

O projeto "Não hackeie o caso do Bader" é uma estrutura innovadora pensada para integrar um Raspberry Pi com funcionalidades de impressão de etiquetas por meio de um sensor RFID e uma Dymo LabelWriter 450. Esse suporte foi desenvolvido com o intuito de ser utilizado em um MakeSpace local, permitindo que os membros possam utilizar suas chaves RFID para imprimir rótulos divertidos ou informativos, como o de "Não Hackear", para itens que estão no espaço compartilhado.

### Características do modelo:

1. **Design do Case**:
- O suporte é dividido em duas seções: a traseira para acomodar o Raspberry Pi e a frontal dedicada ao sensor RFID.
- A Dymo LabelWriter 450 é montada na parte superior, fixada com um lábio que assegura estabilidade e acesso fácil ao uso da impressora de etiquetas.
- Todos os cabos são discretamente organizados dentro do case, com exceção de uma ou duas fontes de alimentação externas.

2. **Funcionalidades técnicas**:
- O Raspberry Pi roda OctoPrint junto com um plugin específico chamado Badger, que permite controle e gerenciamento da impressão.
- O suporte é projetado para receber uma fonte de 24V da LabelWriter, mas também pode ser alimentado via USB para maior flexibilidade.
- Orifícios foram incluídos na parte traseira do case para facilitar a conexão de um conector DC e um cabo USB.

3. **Impressão**:
- O case completo foi projetado para ser impresso em uma impressora 3D alta, como a Ultimaker Extended. No entanto, a estrutura pode ser dividida em duas partes que se juntam por parafusos, tornando possível a impressão em impressoras de tamanhos menores.
- A versão mais recente do modelo inclui print fits M3 para a fixação do sensor RFID, embora seja viável utilizar parafusos e porcas longas se preferir.

4. **Estética e Personalização**:
- Os "motores" na parte traseira do case foram desenhados como uma referência ao Landspeeder X-34 de Star Wars, adicionando um toque divertido e único ao design.
- O projeto também inclui diferentes versões dos arquivos STL, tanto com quanto sem esses elementos decorativos.

5. **Atualizações e Manutenção**:
- O autor fez várias atualizações no design inicial, como aumentar a altura em 5mm e adicionar orifícios para botões laterais, permitindo a impressão de diversas etiquetas.
- Um lembrete foi dado sobre a ausência de uma placa de cobertura para a abertura inferior, prometendo adições futuras ao conjunto de arquivos.

### Arquivos Incluídos:

O conjunto de arquivos STL é abrangente, incluindo:
- **CaseForRfidUniversalPcb.stl**: Suporte interno para adaptar o leitor RFID.
- **OctoBadgerCase-Full.stl**: Case completo em uma parte.
- **OctoBadgerCase-Full-WithEngines.stl**: Versão completa com os motores laterais.
- **OctoBadgerCase-Front.stl**: Metade frontal para impressoras de tamanho regular.
- **OctoBadgerCase-Rear.stl**: Metade traseira do case.
- **OctoBadgerCase-Rear-WithEngines.stl**: Metade traseira com motores.

Essa obra não só reflete a inovação no uso de hardware de fácil acesso como o Raspberry Pi e impressoras 3D, mas também promove a interação e criatividade no ambiente colaborativo de um MakeSpace.
