Sobre o objeto 3D NanoRover

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

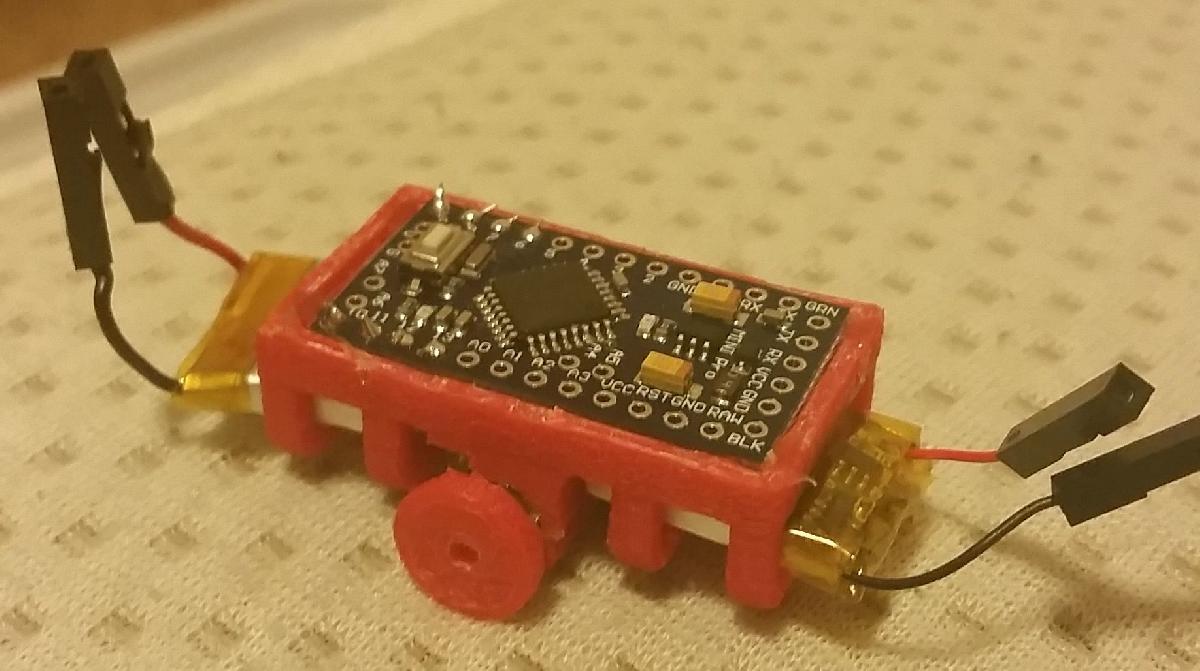

NanoRover foi projetado para Impressora 3D. Talvez o menor e mais barato rover que voce pode imprimir.Os motores de passo sao motores de passo micro de 4 fios e 2 fases Mimi D6xH11mm com engrenagem de cobre pequena: http://www.amazon.com/gp/product/B00M7QQIZ6?Encontrei esta ficha tecnica online: http://www.nidec-copal-electronics.com/e/product/files/file/b862724e290bcc90376e42235e959fd090c36ad7.pdfParece que pode puxar cerca de 300mA para 3N, entao tente conseguir baterias melhores do que as que eu tenho. Sugiro duas baterias lipo de 3,7V 680mAh ligadas em serie ao pino Raw no arduino. Aqui esta o que eu planejo atualizar: https://www.amazon.com/gp/product/B00MF3SAF2/ref=ox_sc_act_title_1?ie=UTF8&psc=1&smid=A3EFY0HU0G8BT6O controlador e o Estone Nova Versao Pro Mini Modulo Atmega328 5v 16m para Arduino Compativel: http://www.amazon.com/gp/product/B00GLES8BW?Apos os 8 DIO necessarios para os motores de passo, voce fica com 6 DIO e 8 AIO para qualquer sensor que voce queira adicionar a ele. Mantenha as baterias leves, pois os motores de passo nao conseguem suportar muito peso. AproveiteATUALIZACAO: Eu fiz as rodas muito menores (menos torque necessario nos motores) e adicionei suportes para baterias. Estou usando baterias de 3,7V 110mAh de um brinquedo quadricoptero (so preciso de uma bateria para uma corrida longa). Me avise se voce tiver perguntas.
