NANO2 “BMG TRIANGLELAB/BONDTECH” POR SIDEWINDER ARTILLERY X1 V4 – GENIUS SISTEMA DE FIXACAO UNIVERSAL
Impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D NANO2 “BMG TRIANGLELAB/BONDTECH” POR SIDEWINDER ARTILLERY X1 V4 – GENIUS SISTEMA DE FIXACAO UNIVERSAL
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

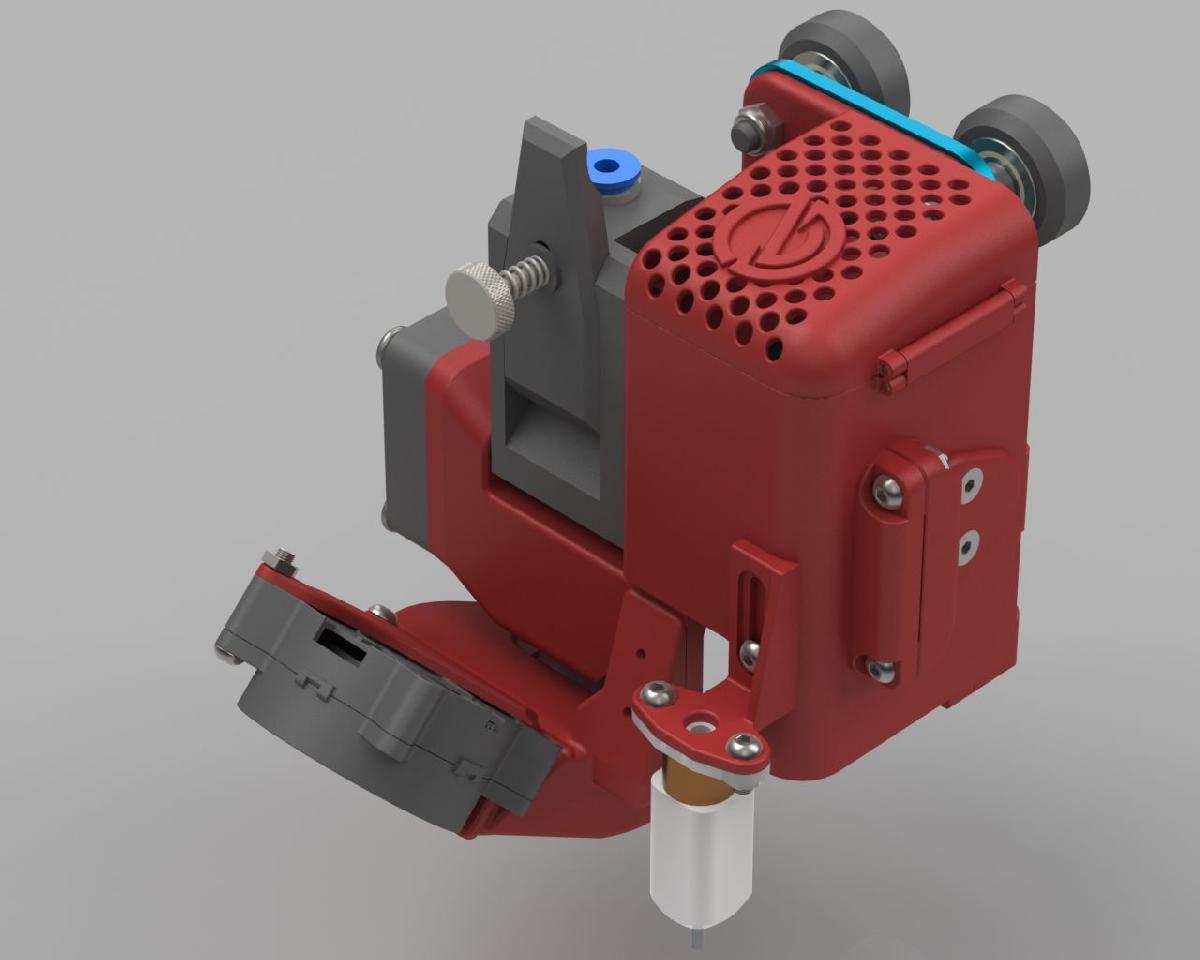

NANO2 “BMG TRIANGLELAB/BONDTECH” POR SIDEWINDER ARTILLERY X1 V4 – GENIUS SISTEMA DE FIXACAO UNIVERSAL foi projetado para Impressora 3D. O kit tem o proposito de tornar a instalacao do BMG TRIANGLELAB / BONDTECH ou similar (eles tem as mesmas conexoes) mais versatil e ao mesmo tempo adaptavel a diferentes componentes como ventoinha 4020 - 4010 - 5015, bloco V6 e Volcano, alem de incluir sistema de fixacao para BL-touch. Isso permite a adocao de diferentes configuracoes com ajustes simples e minima troca de adaptador. Por que NANO 2? O modelo “NANO 1” segue (suporte para matrix/hemera ja publicado). Alem do nome e logotipo (concedam-me), eles compartilham o mesmo componente “BASE DE SUPORTE” como base fixa, e com o desengate rapido (apenas 2 parafusos) para adaptar no futuro o componente “SUPORTE DO MOTOR E DO EXTRUSOR” com kits para outros extrusores (tempo e dinheiro se disponiveis), minimizando a desmontagem e remontagem do grupo, alem disso, eu quis inserir para “FAN HOTEND” e “FAN DUCT”, um sistema de imas N52 como desengate e acoplamento, e ajuste, a fim de adaptar aos varios hotends (caso necessario, a espessura fina permite moldar o suporte com um cortador), Tentei alinhar a boca do nozzle com as mesmas medidas do grupo original Artillery, deixando como diferenca de altura entre fan-duct e boca do nozzle 1,5mm, seja usando V6 ou Volcano. O ar escapa de 3 furos ate o nozzle e cria uma coluna de ar para baixo durante a colisao (fiz algumas simulacoes com solidworks). As tolerancias dos furos do kit sao minimas por minha escolha, estao entre 0,1 - 0,15mm, compensando calibracoes eventuais na impressao das pecas, portanto, se necessario, chanfre as bordas em alguns furos, enquanto em outros e conveniente porque nao se usam as porcas. Criei um gancho para evitar estresses no cabo plano, e finalmente, so por estetica, uma capa, mas no lado superior da capa ha uma cobertura que pode ser aberta e fechada novamente com o sistema de imas N52, para esconder (parcialmente) eventuais excessos de cabos. Algumas indicacoes para o montaggio. Quando chega ao destinatario, o kit do BMG inclui varios componentes, entre eles cartucho aquecedor, termistor e um envelope com parafusos (feitos para BMG) e arruelas. Nao e possivel usar o cartucho e termistor originais devido as distancias do pcb, ate mesmo a ventoinha 2 do hotend precisa reajustar o cabo; a ventoinha e a original Artillery 4020. Se voce usar cartucho aquecedor e termistor incluidos no pacote ou de terceiros, lembre-se de fazer as modificacoes no firmware e refazer a calibracao do PID, (nesta guia, montei quase tudo com componentes originais, incluindo a ventoinha do fan duct para facilitar quem segue). Os parafusos para realizar a maior parte da montagem tem todas as dimensoes “M3” variando entre 6 e 12mm. Para montar o BMG no suporte NANO2 de acordo com a configuracao, realize uma verificacao inicial da parafusaria, tenha a disposicao porcas M3, parafusos de cabeca abobadada ou de cabeca chanfrada sempre M3, com medidas entre 6 e 14mm; e muito importante que 2 desses parafusos sejam sempre M3 25mm, que servirao para a fixacao principal da plataforma ao suporte principal da Artillery no eixo X. Feita esta introducao, tentarei relatar em detalhes, com fotos, a fase de montagem do BMG, sem me deter nas medidas dos parafusos a serem usados (pode-se ver claramente quais sao necessarios), levando em conta que realizei fisicamente os testes de tolerancia e tudo (a parte o suporte do BL-Touch) foi usado por quase 1 mes como verificacao caso ocorressem deformacoes ou outros problemas. Peco a quem encontrar problemas, que me avise para fazer as modificacoes. Obrigado e boa leitura. Na publicacao estao incluidos: guia de montagem com fotos e lista de materiais, arquivos solidworks, arquivos stl, arquivos step.
