Sobre o objeto 3D Nano Pi2 UMPC
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Nano Pi2 UMPC foi projetado para Impressora 3D. Atualizacao 24/04/18: Gracas ao Ddrl48 (ver comentarios), o arquivo da tampa do LCD precisa ser invertido antes de iniciar a impressao. Atualizacao 12/11/2017: Experimentacao do filamento tecnico Zortrax Z-ESD. [https://store.zortrax.com/zortrax-m200-z-esd](https://store.zortrax.com/zortrax-m200-z-esd) Agradeco a Zortrax que me enviou, para experimentacao, este filamento para imprimir a caixa do Nano Pi2. O interesse deste filamento Z-ESD e ter caracteristicas protetoras contra descargas eletrostaticas. Ele e, portanto, particularmente adequado para a integracao em caixas plasticas de montagens eletronicas. Como pode ser visto na foto, sua aparencia e um pouco mais brilhante do que o preto ABS proposto pela Zortrax. O tempo de impressao e mais longo e leva 1 hora a mais, com espessura equivalente, do que com o Z-ABS. Com este filamento Z-ESD, encontramos todas as caracteristicas da caixa do Nano Pi2 em cada detalhe. O acabamento de superficie e muito finamente granular e, portanto, ligeiramente menos suave do que com o Z-ABS. No geral, um filamento tao simples de imprimir quanto o ABS padrao, mas oferecendo resistencia superior e, acima de tudo, reais capacidades antistaticas capazes de proteger a eletronica. Atualizacao 09/11/2017: Estacao de acoplamento do Nano Pi2/Kit de desenvolvimento: [https://www.thingiverse.com/thing:2633698](https://www.thingiverse.com/thing:2633698) Atualizacao 08/11/2017: Caixa LCD para Webcam do Nano Pi2 e carregador solar: [https://www.thingiverse.com/thing:2633551](https://www.thingiverse.com/thing:2633551) Dando continuidade a esse exercicio de integracao e design de caixas, aqui esta a fase intermediaria rumo ao desenvolvimento de um computador completo, no formato UMPC, utilizando a placa Raspberry Pi versao 2. Nesta fase, trata-se da integracao de uma tela menor, mas mantendo a mesma resolucao de tela, que e o desafio: o trabalho consiste em nao ultrapassar o tamanho imposto pelo teclado. No projeto anterior do Raspberry UMPC ([https://www.thingiverse.com/thing:2430252](https://www.thingiverse.com/thing:2430252)), a interface que permite conectar a tela mobiliza o porto GPIO do Raspberry, impedindo o desenvolvimento de outros projetos. E por isso que se mostrou mais simples e conveniente explorar a porta HDMI, mas em um formato diferente para permitir uma grande compacidade e tambem a exploracao da porta do Raspberry. Essa miniaturizacao e interessante em termos de uso e mobilidade, mas mais exigente em relacao a realizacao pratica. A etapa e intermediaria porque as conexoes sem fio nao estao integradas, a potencia e reduzida em comparacao com a terceira versao do Pi, nao ha som e a bateria permite um uso, com WIFI e Bluetooth ligados, apenas por cerca de vinte minutos. Para finalizar, e necessario gerenciar ativamente o forte aquecimento do Raspberry Pi3. Alem disso, este projeto e mais complexo e exige um equipamento (soldagem de componentes SMT) e treinamento para conseguir modificar placas eletronicas e modificar o conector HDMI sem destruir nada. Sobre isso, varios Raspberry Pi e telas foram destruidos por minha conta para conseguir realizar este projeto! Por isso, eu proponho, se voce planeja realizar o Nano Pi2 e deseja contribuir para o desenvolvimento deste projeto, por favor, baixe os arquivos do Cults3D: [https://cults3d.com/fr/gadget/nano-pi2-umpc](https://cults3d.com/fr/gadget/nano-pi2-umpc). Obrigado pela sua ajuda! Finalmente, o primeiro projeto Raspberry UMPC provocou um grande interesse por este computador a ponto de que ele poderia eventualmente se tornar um projeto comercial sob a forma de um kit DIY, por exemplo. Se voce estiver interessado, pode responder ao seguinte questionario para ajudar a determinar se esta ideia e viavel: [https://goo.gl/forms/Gfs5fyGjNHq9FU3E3](https://goo.gl/forms/Gfs5fyGjNHq9FU3E3). Obrigado pela sua opiniao! Apresentacao do NANO Pi2: [https://youtu.be/Qcx_SnriwhU](https://youtu.be/Qcx_SnriwhU) Lista de componentes (ver foto): Para realizar o NANO Pi2, estes componentes serao necessarios: - Raspberry Pi2, - Um micro teclado bluetooth RT-MWK518BT, - Um modulo Powerboost 1000 da Adafruit, - Uma tela LCD IPS HDMI de 4" da Waveshare: [http://www.waveshare.com/4inch-hdmi-lcd.htm](http://www.waveshare.com/4inch-hdmi-lcd.htm) - Uma bateria de 3,7V 1500 mAh no formato 752080, - 2 conectores para PCB FFC/FPC de 20 pinos: [http://uk.farnell.com/c/connectors/ffc-fpc-board-connectors?DM_PersistentCookieCreated=true](http://uk.farnell.com/c/connectors/ffc-fpc-board-connectors?DM_PersistentCookieCreated=true) - 1 cabo FFC/FPC de 20 pinos invertido de 10cm: [https://www.aliexpress.com/cheap/cheap-fpc-20-cable.html](https://www.aliexpress.com/cheap/cheap-fpc-20-cable.html) Preparacao do Raspberry: A fazer antes de qualquer modificacao do Raspberry: Preparar o cartao SD do Raspberry seguindo as instrucoes propostas pela Waveshare para a utilizacao da tela. Emparelhar o teclado bluetooth, configurar a conexao WIFI. Verificar se tudo funciona. (Atencao, esta intervencao anula a garantia e pode destruir o Raspberry em caso de erros) Para integrar o Raspberry na caixa, e necessario remover praticamente todos os conectores com os quais ele e fornecido, exceto a porta GPIO. Para isso, e possivel seguir os conselhos propostos pela Adafruit: [https://learn.adafruit.com/diet-raspberry-pi/steps](https://learn.adafruit.com/diet-raspberry-pi/steps). Soldar o conector FFC/FCP no lugar do conector HDMI. Teclado: (Atencao, esta intervencao anula a garantia) Desmontar o teclado, descascar e dessoldar a bateria (Atencao perigo de curto-circuito) de forma a liberar a placa eletronica. Conectar a placa para a alimentacao em 3,7 volts retirados do Raspberry Pi nos pontos PP8 para 3V3 e PP3 para a massa. Tela: Preparar a tela descascando o painel LCD (Atencao muito fragil: quebra facilmente...). Limpar as duas superficies: placa e tela retirando a fita adesiva. Remover todos os conectores, soldar o conector FFC/FPC no lugar do HDMI. Retalhar a placa eletronica da tela. Manter o pequeno interruptor e conectar a iluminacao do retroiluminacao. Ver fotos. Bateria: (Atencao: respeitar as precaucoes de uso e manuseio das baterias Li-Ion que podem pegar fogo e explodir em caso de ma manipulacao) Remover o conector da bateria, soldar os fios da bateria no lugar. Usar o pequeno interruptor e conecta-lo para comandar a ativacao do powerboost. Conectar tudo de acordo com o manual proposto pela Adafruit para seu modulo. Montagem: seguir o video sobre o making of: [https://youtu.be/8U7VZhNOIM4](https://youtu.be/8U7VZhNOIM4) Se voce nao tiver uma impressora 3D, as pecas podem ser encomendadas no Shapeways: Para aqueles que nao tem uma impressora 3D, as partes deste kit podem ser encomendadas no Shapeways: [https://www.shapeways.com/product/K9XTBZFWC/?key=e4bc25d98178e318ddeb6fc5f7af49de](https://www.shapeways.com/product/K9XTBZFWC/?key=e4bc25d98178e318ddeb6fc5f7af49de)

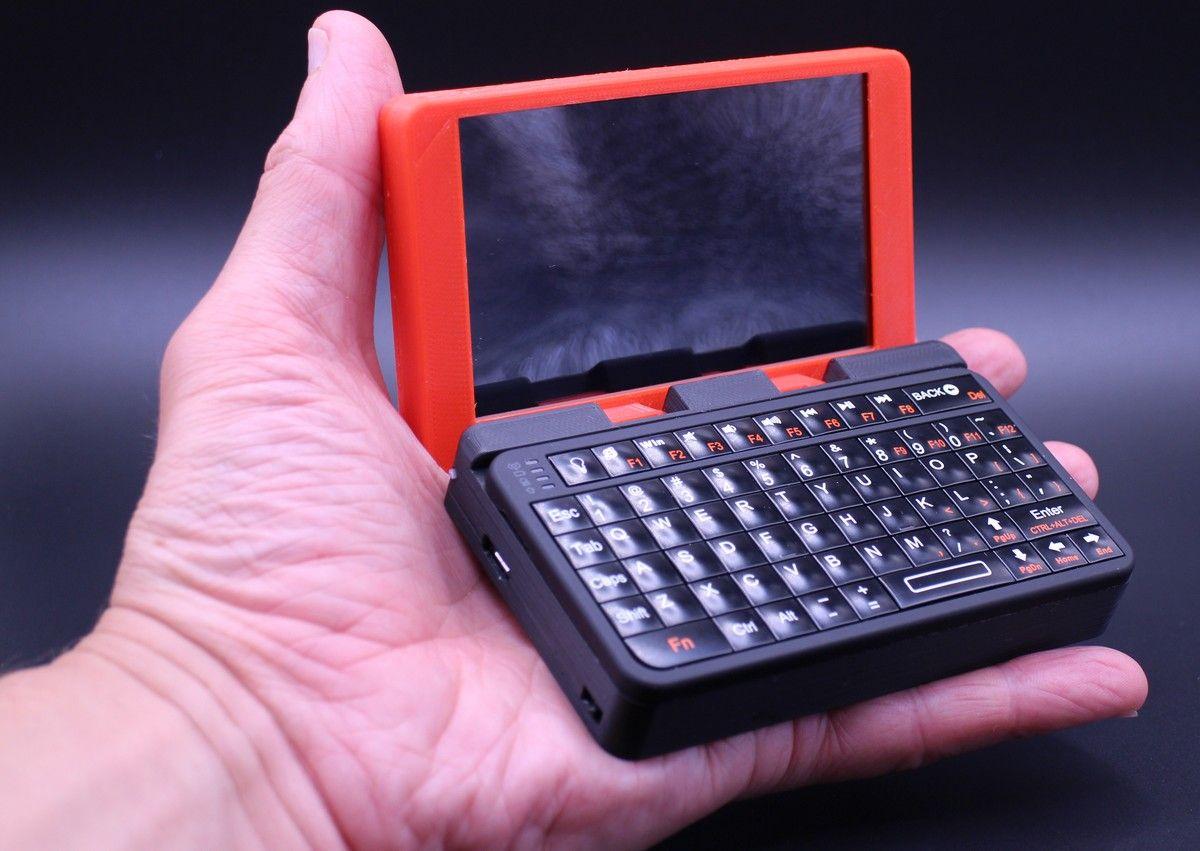

O arquivo de modelo 3D intitulado "Nano Pi2 UMPC" é um projeto inovador que tem como propósito a criação de um microcomputador portátil utilizando o Raspberry Pi 2, integrando componentes como uma tela LCD HDMI, um teclado Bluetooth e uma bateria. Esse modelo representa uma continuação da exploração do design de caixas para a montagem de dispositivos eletrônicos compactos e funcionais.### Características do Design
1. **Material e Impressão**:
O projeto recomenda a utilização do filamento técnico Zortrax Z-ESD, que possui propriedades de proteção contra descargas eletrostáticas, ideal para a construção de caixas que abrigarão componentes eletrônicos sensíveis. O autor comenta também sobre a aparência e o acabamento do material, que é mais brilhante que o ABS convencional, resultando em um acabamento fino, embora ligeiramente menos suave.
2. **Dificuldades no Design**:
Um dos principais desafios enfrentados foi a compactação dos componentes, preservando a funcionalidade. A integração de uma tela de menor dimensão, sem comprometer a resolução, exigiu um trabalho cuidadoso, especialmente considerando as limitações do espaço devido ao teclado embutido.
3. **Complexidade do Montagem**:
O processo de montagem envolve soldagem e modificações físicas nos componentes, como a remoção de conectores da placa do Raspberry Pi e a adaptação do conector HDMI. Isso requer habilidades específicas, pois errações podem levar à perda de funcionalidade do equipamento.
4. **Componentes Necessários**:
A lista de componentes é essencial para a construção do Nano Pi2. Inclui, além do Raspberry Pi 2, um teclado Bluetooth, um módulo Powerboost para gerenciamento de energia, uma tela HDMI de 4 polegadas e uma bateria de lítio. Cada componente foi escolhido para manter um nível mínimo de potência e garantir eficiência de funcionamento.
5. **Atenção e Cuidados**:
O autor também destaca a importância de seguir instruções específicas ao manusear componentes eletrônicos e baterias de lítio, para evitar danos e garantir a segurança durante o processo de montagem.
### Atualizações e Recomendações
O projeto passou por várias atualizações, onde o autor agradeceu contribuições da comunidade e registrou melhorias no design e na escolha de materiais. A interação com os usuários afeta diretamente os resultados, levando a ajustes úteis no modelo.
Além disso, a possibilidade de transformar o Nano Pi2 em um kit comercial "faça você mesmo" demonstra a viabilidade do projeto e seu potencial de atração. O autor convida a comunidade a participar por meio de questionários para entender o interesse do mercado.
### Notas Finais
Para aqueles que não possuem impressoras 3D, o autor oferece a opção de encomendar as peças necessárias através de plataformas como Shapeways, tornando o projeto acessível para um público mais amplo. O Nano Pi2 UMPC não só representa um exercício prático de engenharia e design, mas também uma oportunidade de realização de um dispositivo funcional para entusiastas de tecnologia e desenvolvedores.
O vídeo de apresentação e o tutorial de montagem são recursos valiosos para guiar usuários interessados na construção deste mini computador.
