### Modelo 3D: Nano Drak VTOL

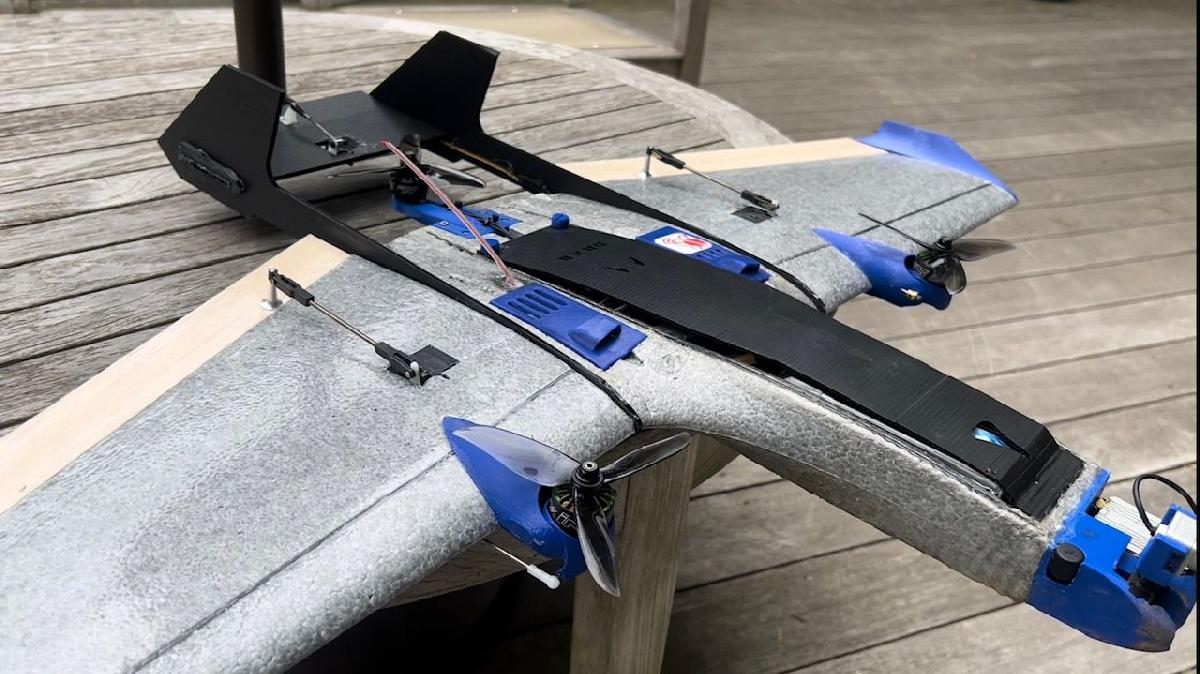

O modelo 3D conhecido como Nano Drak VTOL (Vertical Take-Off and Landing) representa um avanço emocionante no campo da impressão 3D e da aerodinâmica de drones. Ele combina criatividade, inovação e a capacidade de personalização que a impressão 3D oferece para os entusiastas da aviação e da modelagem. Neste ensaio, exploraremos as características desse projeto, os desafios e soluções envolvidas em sua construção, assim como a importância da comunidade em torno dos modelos de aeronaves VTOL.

#### Conceito e Design

O Nano Drak VTOL é projetado para ser uma aeronave leve e eficiente, ideal para voos recreativos e aplicações de pesquisa. O design é inspirado em aeronaves de combate modernas e drones utilitários, aproveitando o potencial dos motores de inclinação para transitar entre o voo vertical e o horizontal. O modelo é totalmente impresso em 3D, o que não só reduz custos, mas também permite aos entusiastas personalizarem suas construções de acordo com suas preferências.

### Materiais e Impressão

Um dos elementos mais importantes do Nano Drak é o material utilizado na impressão. O autor menciona o uso de PET-G, um plástico amplamente considerado por sua resistência e durabilidade, o que é crucial para uma aeronave que deve suportar estresses durante decolagens e pousos. O preenchimento de 20% é uma escolha equilibrada, oferecendo uma estrutura leve, mas suficientemente robusta. Para a cauda, um preenchimento de 50% é utilizado, onde a resistência adicional é fundamental para suportar as forças durante o voo.

A disposição das peças para a impressão também é uma consideração crítica. O autor sugere que as nacelles e suportes do motor sejam impressos de lado, utilizando suportes completos. Embora isso possa exigir um trabalho extra de limpeza após a impressão, o resultado final compensa o esforço. A realidade da impressão 3D é que a orientação das peças pode afetar a resistência e a facilidade de montagem, e o autor oferece recomendações com base em sua experiência prática.

### Versões da Nacelle

Existem três versões de nacelles que podem ser utilizadas no Nano Drak. A versão recomendada é a que possui o servo embutido, o que simplifica a montagem e reduz a necessidade de peças adicionais. As atualizações contínuas do design indicam que o autor está comprometido em otimizar o produto. Por exemplo, uma revisão recente introduziu um tubo mais grosso para os fios, tornando a estrutura mais resistente a danos durante pousos bruscos. Essas atualizações demonstram a importância do feedback contínuo e da adaptação no design de modelos 3D.

### Componentes Necessários

Para montar um Nano Drak VTOL, há uma lista clara de componentes necessários, que incluem motores, controladores de voo, baterias e uma variedade de conectores e servos. O autor opta por motores IFLIGHT 2208-1800, que são reconhecidos por sua eficiência e potência. As hélices APC 6x4 são escolhidas para complementar esses motores, oferecendo um bom equilíbrio entre empuxo e eficiência.

O uso de um controlador de voo compatível com Ardupilot é outra característica vital, pois permite que os usuários configurem seus modelos para uma variedade de modos de voo, aumentando a versatilidade do Nano Drak. O autor também recomenda o uso de GPS e bússola para garantir que a aeronave possa navegar de forma autônoma ou semi-autônoma, um recurso desejável em muitos drones modernos.

### Montagem e Configuração

A montagem do Nano Drak envolve várias etapas detalhadas, e o autor fornece links para vídeos que ajudam novos usuários a navegar pelo processo. O vídeo de walkthrough de construção é uma ferramenta valiosa, pois oferece um guia visual que pode ser crucial para aqueles que são novos na construção de drones.

A configuração do Ardupilot também é explicada em um vídeo separado, enfatizando a necessidade de um entendimento sólido do software que controla o voo da aeronave. Isso indica que, apesar de ser uma construção física, o sucesso do projeto também depende das habilidades de programação e configuração dos usuários.

#### Comunidade e Compartilhamento de Conhecimento

Uma das características mais notáveis do projeto Nano Drak VTOL é a criação de uma comunidade em torno dele. O autor incentiva os construtores a se juntarem a um grupo no Facebook, onde podem compartilhar suas experiências, desafios e sucessos. Esta troca de informações é crucial em um campo tão dinâmico quanto o dos drones e da impressão 3D, onde novas tecnologias e técnicas estão em constante evolução.

O compartilhamento de conhecimento é uma das forças motrizes por trás do crescimento da cultura de makers e da impressão 3D. Os grupos de discussão e as redes sociais permitem que os entusiastas encontrem suporte e inspiração, além de minuciosas dicas de construção, resolução de problemas e até mesmo sugestões para futuros projetos.

### Recomendações Finais e Dicas

Como em qualquer projeto DIY, é vital que os entusiastas do Nano Drak VTOL abordem cada etapa com paciência e atenção aos detalhes. A impressão 3D pode apresentar desafios inesperados, como desvios de design, problemas de aderência na impressora, ou falhas na construção. O autor do modelo compartilha dicas que vêm de suas próprias experiências, como a importância de imprimir as partes com uma orientação que melhore a robustez e reduzir as porcentagens de preenchimento em partes que não suportarão estresse significativo.

A escolha dos componentes – desde os motores até os servos – deve ser baseada não apenas na eficiência e no desempenho, mas também na compatibilidade entre si. Seguir as recomendações do autor ou consultar outras fontes confiáveis pode evitar dores de cabeça durante a montagem e a configuração.

### Conclusão

O Nano Drak VTOL não é apenas um projeto de impressão 3D; ele é um testemunho do potencial da criação colaborativa e do compartilhamento de conhecimento em um nicho dinâmico e inovador. Com suas atualizações constantes, mão de obra adaptativa e uma comunidade de apoio, representa uma oportunidade emocionante para todos que desejam explorar a aviação vertical em suas diversas formas. Através da experiência compartilhada de entusiastas e criadores, projetos como o Nano Drak podem continuar a evoluir e inspirar novas gerações de makers e pilotos de drones. A união de tecnologia, design e colaboração comunitária é, sem dúvida, a chave para o futuro da aviação e da impressão 3D.
