Sobre o objeto 3D MX105

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

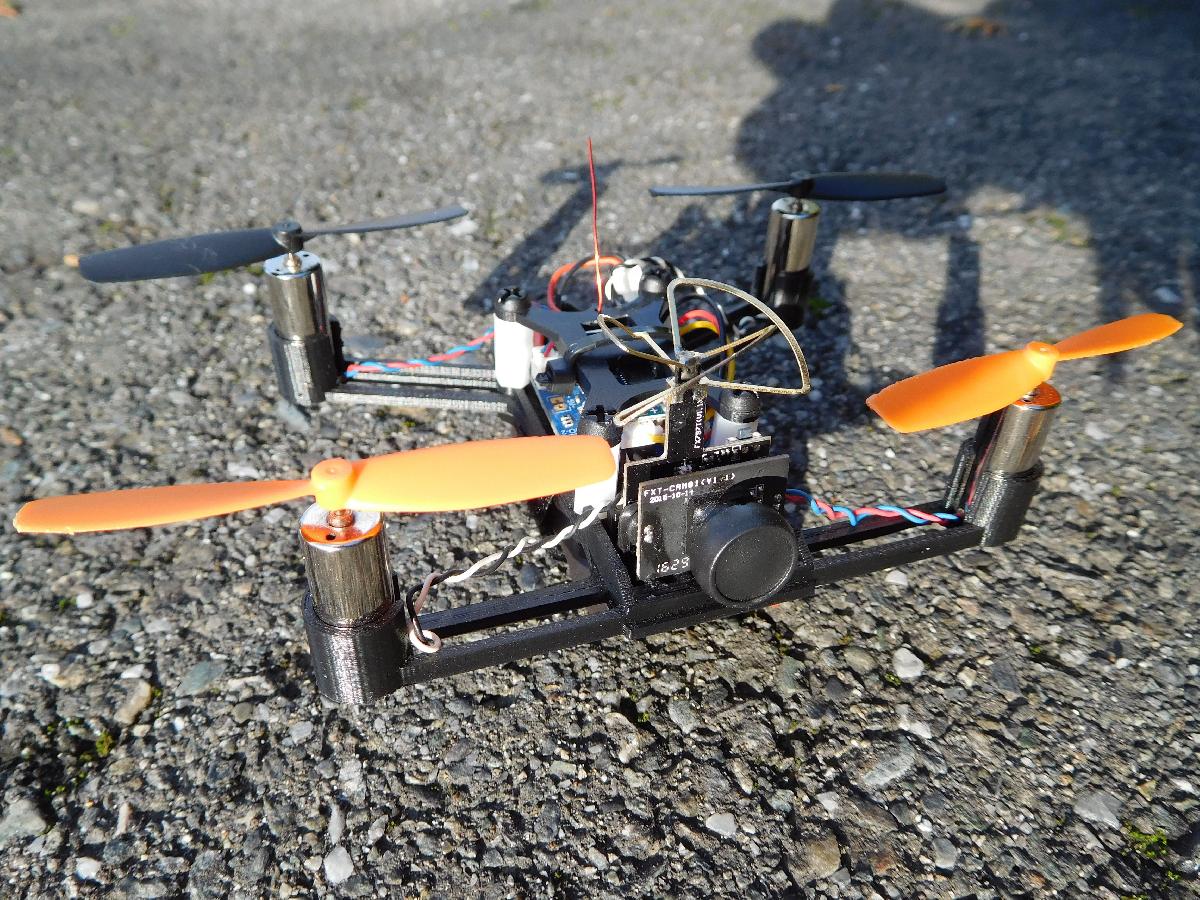

MX105 foi projetado para Impressora 3D. Tambem funciona muito bem como um quadro de substituicao para o QX95 se voce acabar quebrando o seu. Me avise se voce gostaria de alguma modificacaoEu tenho um TBS Discovery, mas ainda nao sou um bom piloto. Fico nervoso voando o Discovery de $1000 com medo de colidir ou perde-lo. Decidi construir um quadricoptero micro. Imprimi alguns outros quadros aqui no Thingiverse, mas no final nao gostei muito deles. Eles eram muito pesados ou simplesmente nao gostei da aparencia. Encontrei o kit QX online e realmente gostei do quadro, mas ja havia comprado todos os componentes para construir o meu, entao modele este quadro com base no quadro QX. Meu quadro tem uma envergadura ligeiramente maior porque estou usando a camera AIO FX797T, que tem uma antena mais curta do que a do QX. Eu precisava que as helices passassem pelo trevo. Tudo esta empilhado com (4) parafusos e porcas de nylon M3 x 25mm. O controlador de voo e um F3 EVO Brushed e esta preso no lugar pelos espacadores. Ha uma plataforma inclinada na frente do quadro (cerca de 20 graus) para a camera AIO se apoiar. A camera na imagem e a FX797T com a caixa de plastico removida. Existem buracos no quadro para uma faixa de borracha passar e envolver a camera. Esta montagem e muito mais facil com a caixa removida da camera AIO. O deck superior e projetado para um receptor micro Futaba ser preso com zip ties e ha um pequeno buraco de retencao para a antena passar e permanecer um pouco apoiada. Os motores de 8,5 mm se encaixam bem e firmemente nas copas dos motores. LISTA DE MATERIAIS1)QUADRO- Imprima o quadro preferencialmente em ABS, pois as copas dos motores podem esquentar um pouco2)CONTROLADOR DE VOO F3 EVOhttps://www.amazon.com/Brushed-Control-receiver-Hexacopter-function/dp/B01K1IGCHU/ref=sr_1_1?ie=UTF8&qid=1482708366&sr=8-1-spons&keywords=f3+evo+brushed&psc=13)MOTORES BRUSHED DE 8,5MMhttps://www.amazon.com/Spintech-Sidewinder-Performance-Motors-8-5x20mm/dp/B01JQQ3U5K/ref=sr_1_1?ie=UTF8&qid=1482708536&sr=8-1&keywords=spintech+motors4)Camera FX797T AIO / Combo Vtxhttps://www.amazon.com/Crazepony-FX797T-Inductrix-Raceband-Antenna/dp/B01FD9E4WW/ref=sr_1_1?ie=UTF8&qid=1482708686&sr=8-1&keywords=fx797t5)Receptor MICRO FUTABAhttp://www.banggood.com/Mini-Futaba-SFHSS-Compatible-8CH-Receiver-PPM-Output-With-1mm-JST-Socket-For-DIY-Micro-Quadcopter-p-1083120.html?rmmds=search6)OCULOS FPV / Monitor- Isso fica a seu criterio. Voce nem precisa usar equipamentos FPV, na verdade. Nas poucas vezes que voei esta coisa, na verdade nao usei meus oculos e voou muito bem.8)BATERIA- Estou usando baterias Turnigy Nanotech 750mah 1s. Nao tenho o tempo de voo. Vou registrar o tempo no proximo voo. Voce provavelmente pode usar qualquer Lipo 1s.9)HELICES Estou usando helices Ladybird e Parrot Rolling Spider com grande sucesso. Este quadricoptero e bastante leve e, quando pousei com forca, parecia apenas quicar. Essas sao apenas uma sugestao. Eu comprei essas mais alguns outros tipos. Voce tera que experimentar.Helices Rolling Spiderhttps://www.amazon.com/Anbee-Propellers-Minidrones-Airborne-Hydrofoil/dp/B019UW86TA/ref=sr_1_2?ie=UTF8&qid=1482709846&sr=8-2&keywords=rolling+spider+propsHelices Ladybirdhttps://www.amazon.com/Walkera-Ladybird-Spare-Ladybird-z-01-Propellers/dp/B0091N6T2K10)Parafusos & Porcas- Comprei este kit porque o preco e razoavel e posso usa-los em projetos futuroshttps://www.amazon.com/GOCHANGE-160Pcs-Metric-Stand-off-Screws/dp/B01C9Q9WEW/ref=sr_1_2?ie=UTF8&qid=1482709962&sr=8-2&keywords=nylon+m311)ESPACADOR 12MM- Compre isso ou imprima isso12)FAIXA DE BATERIA- O comprimento dependera da sua bateria escolhida. Voce pode conseguir ou roubar uma faixa de velcro de um cabo de extensao ou carregador de telefone.Tenha em mente que ha outras opcoes para alguns desses componentes. Estes sao apenas os que usei. Acho que varios tipos diferentes de cameras AIO podem caber no quadro, pois a maioria delas tem a mesma base quando voce remove a caixa. Os motores Spintech sao os que usei, mas ha muitas fontes para motores de 8,5 mm. Eles tem otimas avaliacoes, alem de voce receber 6 deles! Eu uso um sistema de controle remoto futaba para meu TBS Disco, e o receptor que listei e o unico RX independente que consegui encontrar e funciona muito bem. Tambem ha alguns controladores de voo diferentes que tem um receptor embutido que se encaixaria no quadro. Infelizmente, nao acho que a placa Brushed do Beef se encaixara. Para o hardware de nylon, comprei uma caixa de parafusos e porcas M3 em varios comprimentos. Os espacadores sao extras que eu tinha de um kit de cama aquecida UM0 que usei no meu clone UM2. Na verdade, existem ate alguns espacadores que voce pode imprimir. Os de 25mm que usei podem passar por toda a montagem do quadro e sao fixados usando uma porca de nylon M3 na parte inferior. A faixa de velcro para a bateria tambem e algo que eu tinha por aqui que cortei no comprimento. Vou enviar um video apos meu proximo voo. O tempo aqui nao esta tao bom, mas vou voar o mais rapido possivel
