Musculo funduct para lk4pro mais longo

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Musculo funduct para lk4pro mais longo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

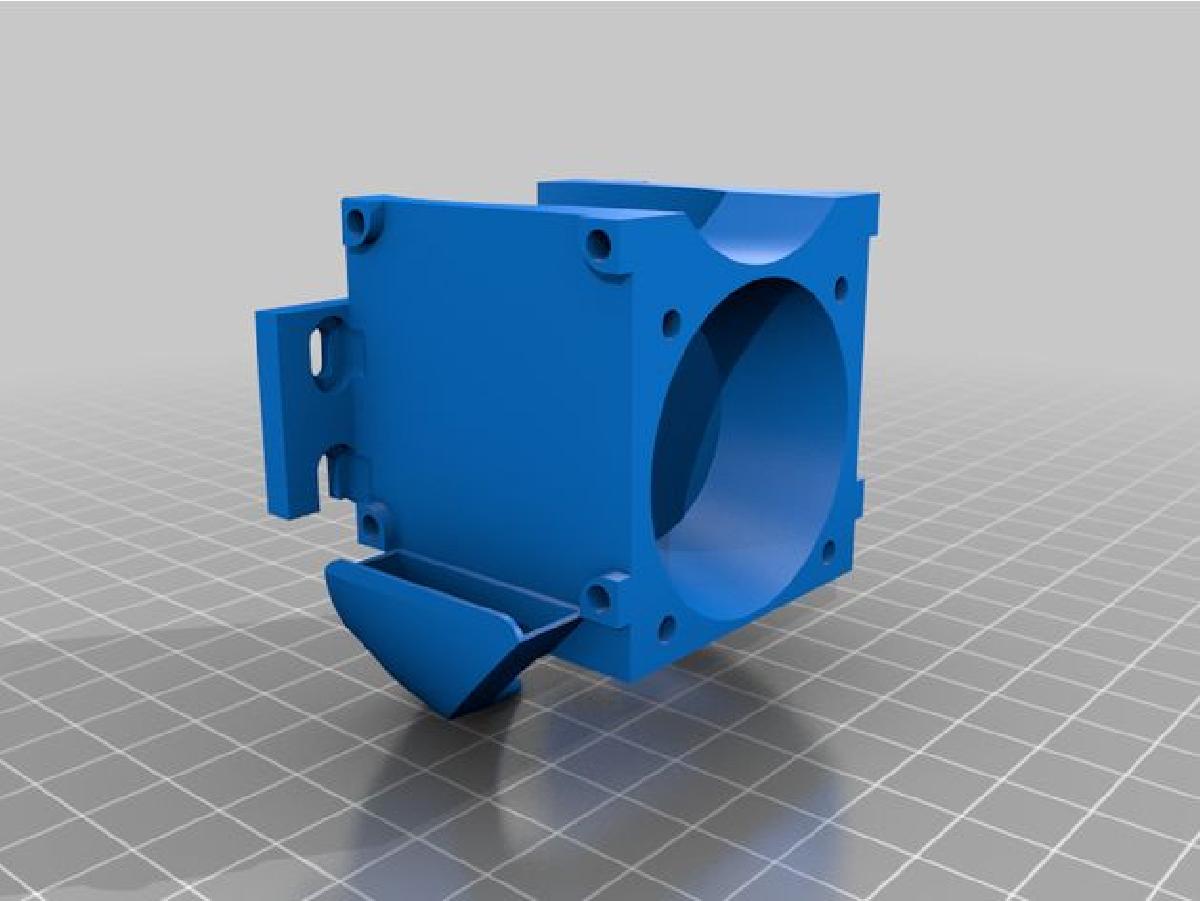

Musculo funduct para lk4pro mais longo foi projetado para Impressora 3D. Projeto terminado.Apresento MUSCLEem um novo duto que eu projetei para lk4pro, lk5pro e suas respectivas alfawise.Possui um sistema de refrigeracao frontal para o hotend, 40x40x10(ATENCAO. No lk4pro e alfawise u30pro, nao monte fas com espessura superior a 10 milimetros, caso contrario, ira impactar contra a tela lcd)Para resfriar o filamento, utiliza um padrao com duas ventoinhas turbo 40x40x10, direcionadas por dutos projetados para ter um resfriamento direcionado e decididamente forte.Prestei especial atencao para nao deixar o ar impactar contra o bico, a fim de garantir a temperatura de impressao correta, sem alteracoes.Fiz alguns testes com pontes.Com este modulo e possivel imprimir perfeitamente uma ponte de ate 16 cm de comprimento.Mas, ao forcar mais, chega-se a ultrapassar os 18 cm, embora aparecam alguns pequenos defeitos.O ultimo teste foi feito com uma ponte de 20 cm, o resultado e, de qualquer forma, aceitavel.Adicionei tambem um suporte para montagem do BLTouch (opcional, nao e obrigatorio imprimi-lo e monta-lo para quem nao usa este sistema)Instrucoes de montagem:Antes de montar tudo, recomendo ja montar a ventoinha da frente e a ventoinha turbo da direita.Se voce tiver um BLT, monte primeiro o suporte, fixando-o com um parafuso no furo mais alto do suporte.Prossiga com a montagem do duto usando os outros dois furos abaixo do suporte do BLT.Agora voce pode montar a ventoinha da esquerda.Notas.Todos os parafusos de fixacao das ventoinhas sao M3.As ventoinhas turbo tem um furo para parafuso M2, portanto, precisarao ser modificadas alargando o furo.DEPARTAMENTO ELETRICO:para montar este sistema e necessario dividir os fios de alimentacao da ventoinha de resfriamento, para que duas ventoinhas possam ser alimentadas em vez de uma.A corrente deve ser em paralelo, nao em serie.(Anexo fotos)
