Sobre o objeto 3D Municoes de 40mm compativeis com Airsoft Taginn

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

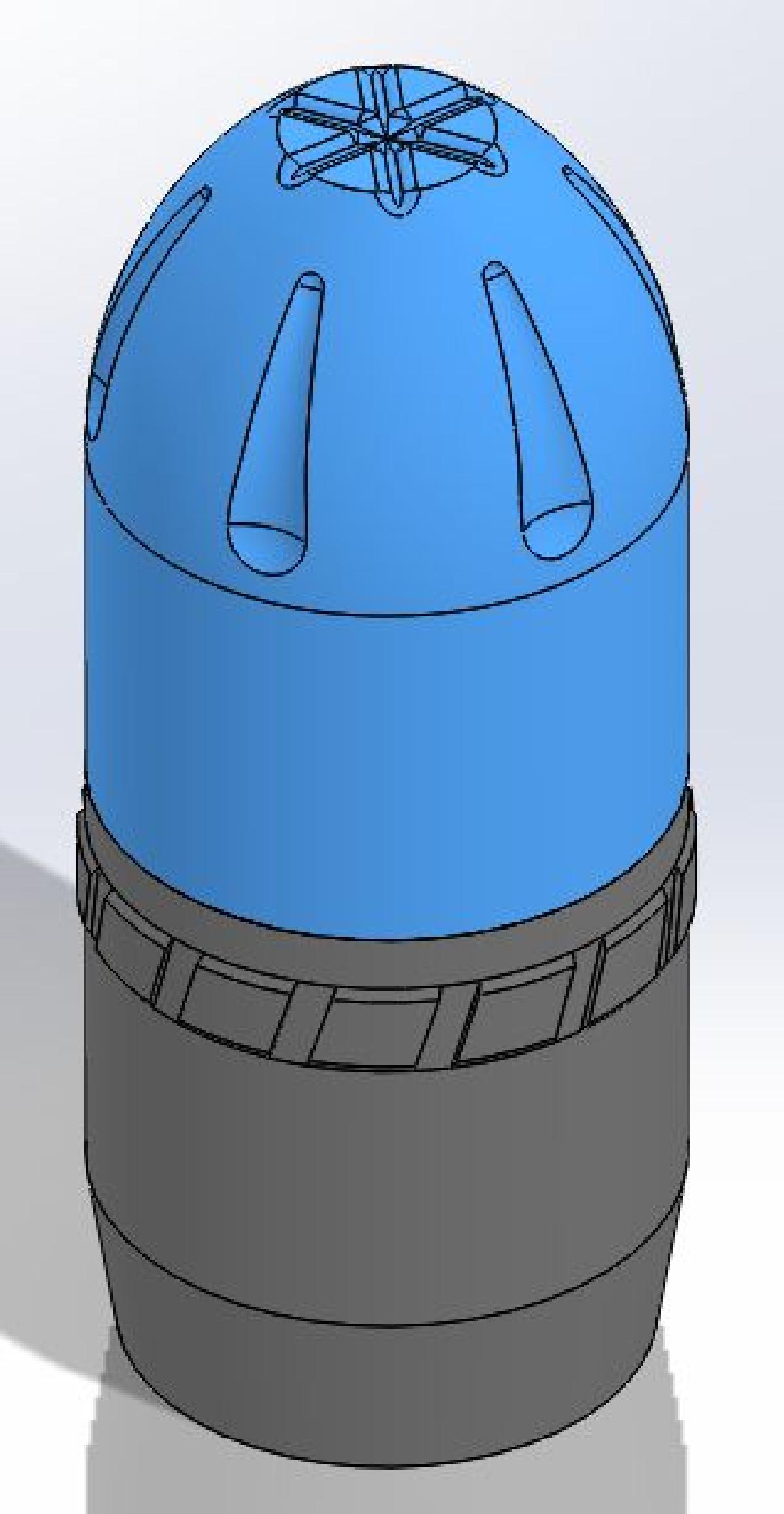

Municoes de 40mm compativeis com Airsoft Taginn foi projetado para Impressora 3D. Municacao de Airsoft de 40mm compativel com Taginn para qualquer lanca airsoft de 40mm compativel.Por favor, leia esta pagina inteira, pois as configuracoes de impressao e as escolhas de material sao absolutamente criticas para garantir que essas balas nao sejam apenas precisas, mas tambem SEGURAS! Ou pelo menos, tao seguras quanto um projetil de 30g se movendo a ~180fps pode ser.E critico que voce nao se desvie dos materiais e configuracoes de impressao listados para garantir que os projeteis nao transportem mais energia do que absolutamente necessario para um alvo.Tres tipos possiveis de projeteis podem ser feitos aqui.A: Marcador de GizB: Criador de Ruido "Bang"C: Projetil de Pratica em TPUA - Impressao e Montagem do Marcador de GizMateriais Utilizados: PLA 3D Fila normal e PLA 3D Fila Pre-Espumado (PLA de Ar, LW-PLA)Esse projetil e uma construcao de encaixe. Imprima a cabeca "Cabeca de Giz" em PLA pre-espumado, com 2 perimetros, 6 camadas solidas na parte superior e 4 na parte inferior. Isso garantira que a concha da cabeca tenha apenas 0,8mm de espessura e quebre corretamente ao longo dos seis cortes pre-formados na face do projetil. A massa apos a impressao deve ser de cerca de 4,8g, e todo o objeto deve ser feito de lacos de perimetro - sem preenchimento.A base "Base de Giz" deve ser impressa em PLA normal. Nao use PLA+ ou qualquer outro PLA reforcado, pois voce quer que a base se desfaca ao atingir algo duro. Utilize as configuracoes acima e 10% de preenchimento em Gyroid ou Triangular. Isso deve lhe dar uma massa impressa de cerca de 10g.Preencha a cabeca da capsula com po de cor lavavel em agua, como o po de cor do Festival Holi. Teste alguns primeiro para garantir que seja realmente lavavel em agua! Seu peso final pode estar entre 28-30g. Os verdadeiros Paladins da Taginn pesam 28g, mas outros projeteis sao tao pesados quanto 30g - a escolha e sua. Mais giz significa uma melhor marca!Uma vez pesados, encaixe as duas metades do projetil firmemente, garantindo nao esmagar a cabeca da capsula, pois elas podem ser delicadas.B - Impressao e Montagem do Criador de Ruido "Bang"Materiais Utilizados: PLA normal e PLA Pre-Espumado (PLA de Ar, LW-PLA)Este projetil usa um espoleta de 209 como fonte de ruido. Nos EUA, de onde sou, voce deve ter 18 anos para comprar esses.Se voce se explodir ou incendiar sua casa, o cachorro ou o Cybertruck do vizinho com isso, a culpa e sua. Fique seguro. Voce assume toda a responsabilidade por isso!Este projetil e de encaixe e consiste em 3 partes. A: A cabeca, B: Perfurador, e C: A Base.A cabeca do projetil, "Cabeca Bang", deve ser impressa em PLA pre-espumado. Use as mesmas configuracoes discutidas para os projeteis de giz. Voce entao imprimira um perfurador em PLA normal e o inserira no talo no meio da cabeca, com o lado afunilado voltado para fora. Isso ira acionar nossa espoleta quando a cabeca da capsula colapsar ao impactar algo duro. O peso impresso sera de cerca de 7,7g.A base deve ser impressa em PLA normal, usando as configuracoes acima com 55% de preenchimento em gyroid. Instale uma espoleta de 209 jogando-a com o lado pequeno primeiro no buraco central e empurrando-a ate que pare no ombro com um bastao de madeira ou uma soquete de 1/4 com um OD adequado para caber dentro do buraco e empurrar apenas na borda externa da espoleta - Nunca empurre no meio! O peso impresso do perfurador e de cerca de 0,21g, a base cerca de 20,1g.O projetil pode entao ser encaixado normalmente. Os gases em expansao sao direcionados primeiro para a camara de expansao central, depois atraves das aberturas radiais no corpo, fazendo um barulho alto ao entrar em contato com algo duro. O peso final do projetil deve ficar entre 28-30g.C - Projetil de Pratica em TPUMateriais Utilizados: TPUEste e impresso como uma unica peca em TPU. Imprima o "Projetil de Pratica" com 3 perimetros, 6 em cima, 4 embaixo, e 45% de preenchimento em Gyroid. Isso deve resultar em um projetil de cerca de 28g. A cabeca desses e oca e ira amassar ao contato. Se rasgar na ponta, voce pode facilmente soldar de volta gentilmente com um ferro de solda - entao nao os jogue fora, apenas conserte-os.Notas Dimensionais:Diametro da Banda de Rifling: 37mm (+/-0.05mm)Taxa de Torcao de Rifling: 380mmDiametro do Corpo Principal: 35,7-35,8mmComprimento Total OAL: 87,25mmPeso do Paladin: 28gPeso do Reaper: 31gImprima as bases primeiro! Verifique o encaixe em relacao a um cano Taginn real para garantir que os projeteis carreguem com o encaixe de atrito apropriado! Dependendo da sua impressora, voce pode precisar escalar as coisas para cima ou para baixo para encaixar. As dimensoes sao dadas acima para ter certeza de que suas impressoes estao caindo onde deveriam para se encaixar corretamente.Atualizacao 19/05/2024:Base Bang e Perfurador atualizados para v2. Esqueci algumas mudancas dimensionais antes de exportar. A base Bang v1 tem altura de montagem inadequada para a espoleta, e o perfurador e muito curto.Atualizacao 21/05/2024:Cabeca Bang atualizada para v2. Esqueci de reativar o chanfro interno atras do grande labio de contato, ja que imprimir esses de cabeca para baixo (ponta para baixo) funciona muito bem. Sem esse chanfro, o labio tende a falhar devido ao excesso de sobras. Este chanfro elimina a sobra com um angulo de 55* e impede a falha na impressao.Atualizacao 04/01/2025:Se voce esta tendo dificuldades para empurrar as cabecas nas bases, voce pode estar extrudando demais ou ter algum "pe de elefante". Todo o processo e bastante apertado, desculpe. Eu uso uma faca rotativa para desbastar a borda interna das cabecas quando impressas com a abertura para baixo - isso resolve bem. Aqui esta um link da Amazon: https://a.co/d/jf9EtAd
