MR6 Mini Robo Tanque de Prototipagem

Robótica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D MR6 Mini Robo Tanque de Prototipagem

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

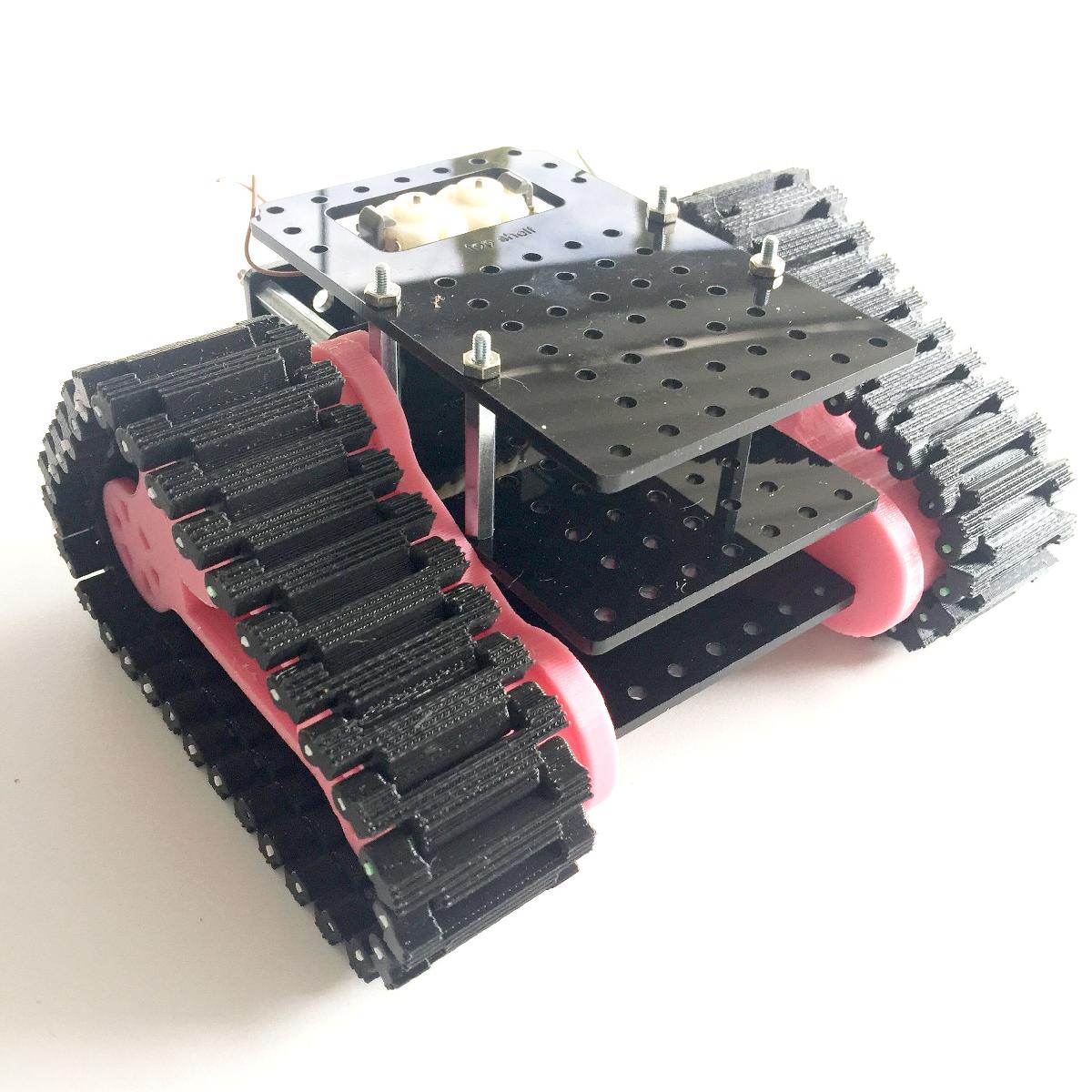

MR6 Mini Robo Tanque de Prototipagem foi projetado para Impressora 3D. Este pequeno tanque foi projetado para permitir que meus alunos prototipem suas ideias roboticas.Ele tem algumas melhorias significativas em relacao as minhas versoes anteriores de robos rastreados.Fazendo uso de rolamentos de skate de 22 mm, distancia ao solo aprimorada e maior flexibilidade da pista, este pequeno bot pode se mover com confianca em uma ampla variedade de terrenos.Ele foi projetado para ser impresso em uma impressora >= 120mm (embora se voce sacrificar a prateleira superior, voce pode imprimi-lo em um Up! Mini)Existem varias versoes diferentes deste tanque para sair, com esta primeira projetada para prototipagem em sala de aula. Ele funciona com um kit de caixa de engrenagens de motor duplo Tamiya 70097, mas o resto da eletronica depende de voce. No video abaixo, ele esta rodando com um Raspberry Pi Zero W e alguns drivers de motor Pololu e conversores de energia.https://www.youtube.com/watch?v=VD7uiKfXYNMPOR FAVOR, LEIA O GUIA DE IMPRESSAO E MONTAGEM CUIDADOSAMENTE ANTES DE IMPRIMIR(Este e o PDF nos "Arquivos de Coisas")Por favor, note - Eu nao posso compartilhar com voce os arquivos CAD de origemLista de Pecas:24 x 10mm (ou 9mm) Parafusos M328 x Porcas M38 x 30mm Espacadores M38 x 22mm Rolamentos de Skate (8mm de diametro, 7mm de espessura)1 x kit de caixa de engrenagens de motor duplo Tamiya 70097 (configurado em relacao de transmissao 203: 1)

Baixar

O modelo 3D denominado "MR6 - Mini Robo Tanque de Prototipagem" é uma excelente ferramenta educacional para estudantes que desejam explorar o mundo da robótica. Este pequeno tanque foi criado com o objetivo de facilitar a prototipagem de ideias robóticas em sala de aula, permitindo que os alunos experimentem e testem suas criações de forma prática e acessível.

### Características do Modelo:

1. **Design Aprimorado**: O MR6 apresenta várias melhorias em comparação com versões anteriores de robôs rastreados, incluindo uma melhor distância ao solo e maior flexibilidade nas pistas, o que permite que ele se mova com confiança em uma ampla variedade de terrenos.

2. **Rolamentos de Skate**: O modelo utiliza rolamentos de skate de 22 mm, que garantem um funcionamento suave e eficiente, proporcionando robustez e estabilidade ao robô.

3. **Compatibilidade com Impressoras 3D**: O MR6 é projetado para ser impresso em impressoras com um mínimo de 120 mm de altura de impressão. Para aqueles que possuem uma impressora menor, como o Up! Mini, há a possibilidade de sacrificar a prateleira superior para imprimir o modelo.

4. **Componentes Eletrônicos**: O tanque funciona com um kit de caixa de engrenagens de motor duplo Tamiya 70097, enquanto a eletrônica restante pode ser personalizada conforme o desejo do usuário. O modelo demonstrado no vídeo utiliza um Raspberry Pi Zero W com drivers de motor Pololu e conversores de energia, proporcionando uma plataforma versátil para diversos projetos.

5. **Lista de Peças**: Para a montagem do MR6, os usuários devem adquirir os seguintes itens:
- 24 parafusos M3 de 10 mm (ou 9 mm)
- 28 porcas M3
- 8 espaçadores M3 de 30 mm
- 8 rolamentos de skate de 22 mm (diâmetro de 8 mm e 7 mm de espessura)
- 1 kit de caixa de engrenagens de motor duplo Tamiya 70097 (configuração de transmissão 203:1)

### Considerações Finais:

Antes de começar a impressão, é crucial ler o guia de impressão e montagem que acompanha o modelo, disponível nos "Arquivos de Coisas". Esta etapa garante que os usuários sigam as instruções corretas para uma montagem bem-sucedida.

Infelizmente, os arquivos CAD de origem não estão disponíveis para compartilhamento, mas a documentação e a lista de peças fornecem informações suficientes para que os entusiastas da robótica possam construir seu próprio Mini Robo Tanque com facilidade.

Esse projeto não apenas incentiva a criatividade e a inovação dos alunos, mas também proporciona uma experiência prática valiosa em robótica, eletrônica e engenharia.
