Sobre o objeto 3D MPCNC carro x com reducao tubo 25,4mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

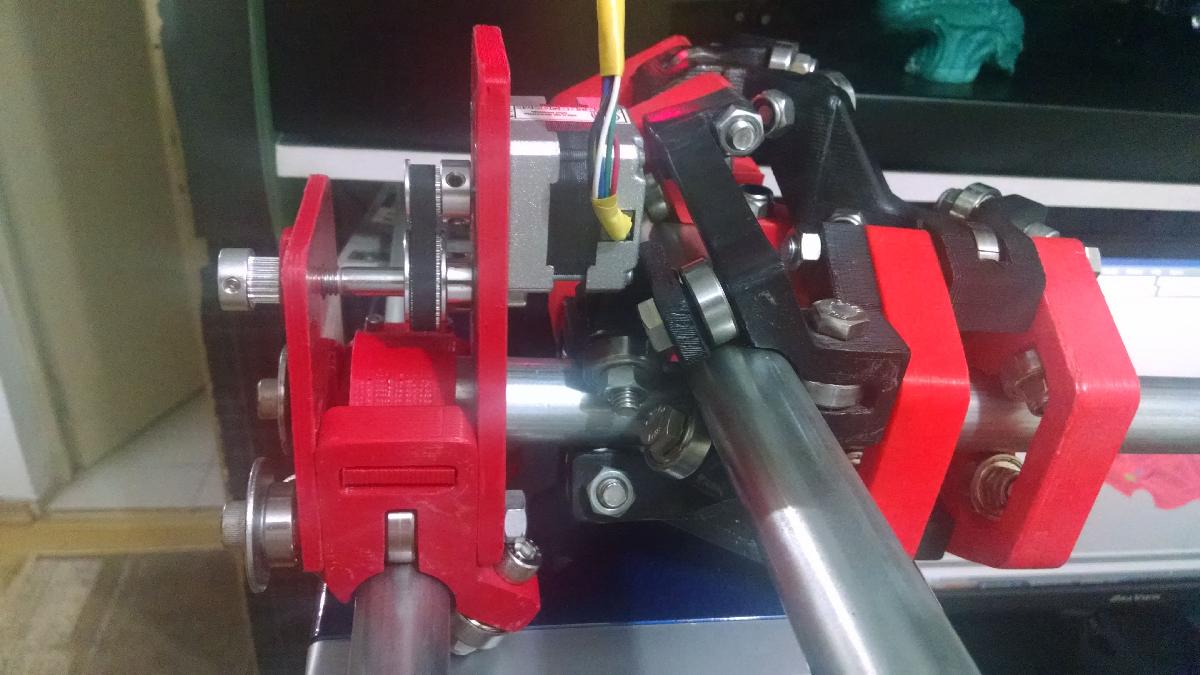

MPCNC carro x com reducao tubo 25,4mm foi projetado para Impressora 3D. Carro do eixo x e y com reducao por correia GT2 para aumentar a forca do motor. Voce vai precisar: 01 motor nema 17, 09 rolamentos 608 zz, 03 parafusos allen de inox m8 x 70 mm, 03 parafusos allen de inox m8 x 30mm, 02 parafusos allen de inox m3 x 20mm, 04 parafusos allen de inox m3 x 10mm, 04 arruelas lisa inox m3, 05 arruelas lisa inox m8, 02 arruelas lisa m8 grandes (funileiro), 02 porcas m3 inox, 02 porcas m8 inox, 03 porcas parlock m8 inox, 01 polia GT2 40 dentes furo de 8mm ou (01 polia GT2 60 dentes furo de 8mm), 01 polia GT2 20 dentes furo de 8 mm, 01 polia GT2 de 16 dentes de 5 mm, 01 correia GT2 150 mm 75 dentes.

Baixar

O arquivo intitulado "MPCNC carro x com redução tubo 25,4mm" é uma peça projetada para ser utilizada em impressoras 3D, especificamente para o sistema MPCNC (More Power, Combine NXR). Esse modelo é fundamental para o movimento tanto no eixo X quanto no eixo Y, e foi desenvolvido com uma redução por correia GT2 com o objetivo de aumentar a força do motor, melhorando o desempenho em aplicações que exigem maior torque e precisão.

### Características do Modelo

1. **Estrutura:** O carro foi projetado para se encaixar em um tubo de 25,4 mm, que é um padrão comum em estruturas de máquinas e equipamentos, proporcionando uma boa base de suporte e estabilidade.

2. **Redução por Correia GT2:** O uso de correias GT2 permite uma eficiente transmissão de movimento, sendo ideal para impressoras 3D e sistemas CNC. A redução ajuda a proporcionar um torque maior, essencial para o deslocamento suave e preciso do carro.

### Componentes Necessários

Para montar o carro do eixo X e Y, você precisará dos seguintes componentes:

- **Motor:** Um motor Nema 17, que é amplamente utilizado em projetos de impressão 3D e CNC devido à sua confiabilidade e força.

- **Rolamentos:** 9 rolamentos 608 ZZ, que garantem um movimento suave e minimizam o atrito.

- **Parafusos e Porcas:** Vários parafusos Allen de inox em diferentes tamanhos (M8 e M3), além de porcas e arruelas para garantir a montagem firme e segura de todas as partes.

- **Polias e Correia:**
- Uma ou duas polias GT2, dependendo do seu design (40 ou 60 dentes para o acionamento principal).
- Polia GT2 de 20 dentes e uma de 16 dentes para ajuste fino do movimento.
- Uma correia GT2 de 150 mm com 75 dentes, que é o componente-chave na transmissão do movimento.

### Montagem

A montagem do carro envolve unir todas as partes de forma correta, assegurando que os rolamentos estejam bem posicionados para permitir um deslocamento fluido. A instalação das polias e correias deve ser feita com cuidado para evitar folgas, o que pode comprometer a precisão do movimento da máquina.

### Considerações Finais

Esse modelo é uma excelente escolha para quem está montando ou melhorando uma impressora 3D ou uma máquina CNC baseada no design MPCNC. A escolha de materiais, como o inox para os parafusos e arruelas, permite uma durabilidade maior e resistência à corrosão, garantindo que a montagem funcione bem em projetos a longo prazo. Além disso, a utilização de um sistema de correia resistente como a GT2 oferece um desempenho confiável, essencial para trabalhos que exigem alta qualidade e precisão.

Para quem deseja baixar o arquivo, você pode encontrá-lo [aqui](http://www.thingiverse.com/thing:1330188).
