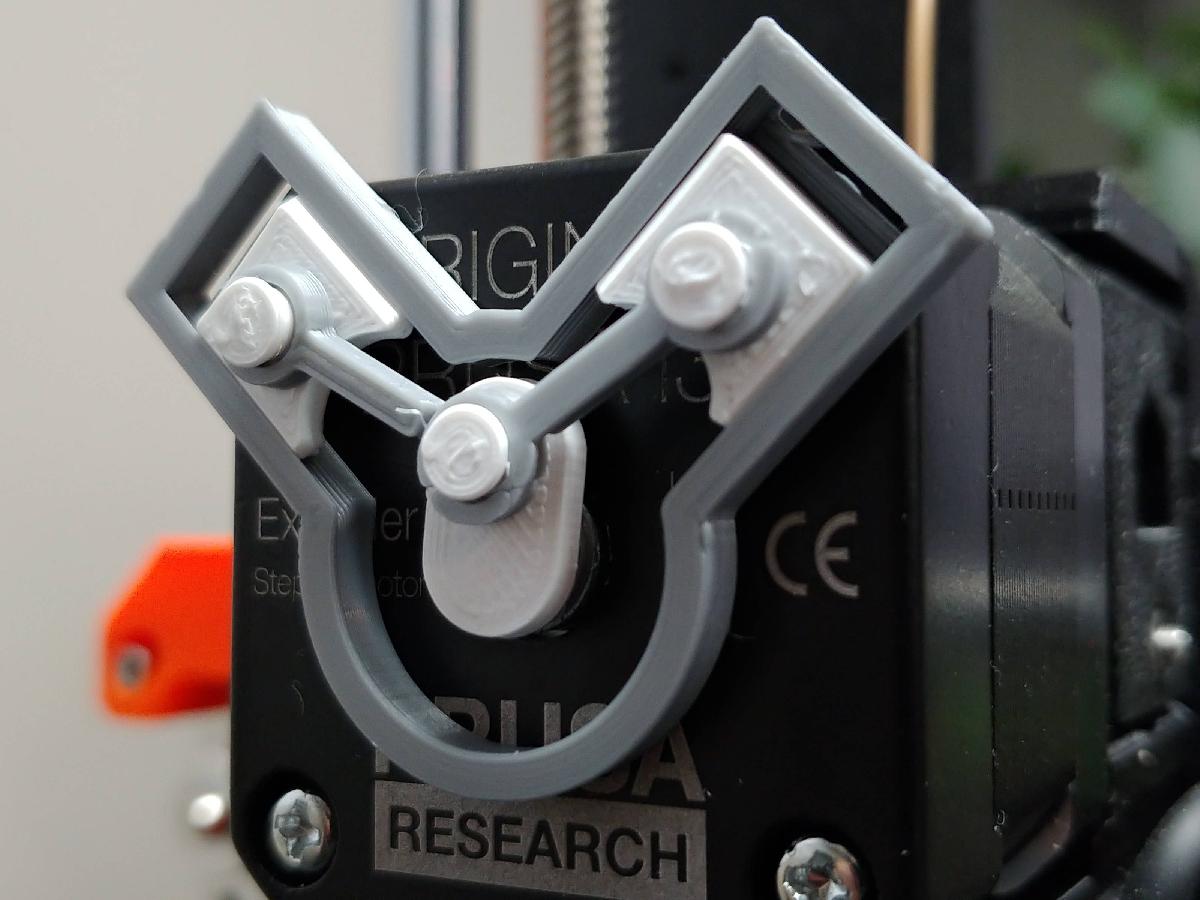

Motor Visualizador de Extrusora Cinetica

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Motor Visualizador de Extrusora Cinetica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Motor Visualizador de Extrusora Cinetica foi projetado para Impressora 3D. Pistoes visualizadores cineticos para um extrusor mais ativamente discernivel, inspirado por visualizadores de extrusor de outros designers. Motor de combustao alternada projetado para se conectar ao motor do seu extrusor de acionamento direto. Tambem pode ser conectado a qualquer motor que tenha furos de parafuso nos cantos.O bloco do motor e mantido no lugar por abas circulares que se encaixam nos furos de parafuso dos motores de passo NEMA 17 padrao. O encaixe deve ser apertado para que a montagem se mantenha segura no lugar. Se as abas de montagem nao se encaixarem no seu motor, edite o tamanho da aba no Customizador do Thingiverse.O virabrequim requer um ima de neodimio para se prenderao eixo do motor de passo, 8 mm de diametro por 3 mm de altura.Edicao: 18 de novembro de 2021Adicionadas configuracoes de cilindro pre-renderizadas, uma para cada tipo, todas com tolerancias de 0,3 mm. Nao incluindo a helice.Edicao: 26 de junho de 2020Adicionadas diferentes configuracoes de cilindro e uma helice configuravel. Estas nao sao fornecidas como STLs pre-renderizados, faca-as no customizador. Escolha esses diferentes numeros e angulos de cilindro:Cilindro UnicoV-TwinFlat TwinW ThreeRadial FourHelice Horaria ou Anti-HorariaLaminas de helice 1-8Edicao: 8 de maio de 2020Adicionada a capacidade do Customizador do Thingiverse! Personalize facilmente o motor para se ajustar ao seu motor bem aqui no Thingiverse.Edicao: 16 de fevereiro de 2020Adicionadas mais versoes com tolerancias mais apertadas. O motor original foi renderizado com tolerancias de 0,5 mm. Agora escolha entre 0,5 mm, 0,4 mm, 0,3 mm, 0,2 mm e 0,1 mm de tolerancia. Se voce nao tiver certeza de qual escolher, comece com a versao de tolerancia de 0,3 mm.Originalmente, este modelo foi projetado no OpenJSCAD. O arquivo v-twin.jscad agora esta desatualizado e nao contem os novos recursos do engine.scad. Para personalizar o motor OpenJSCAD, carregue v-twin.jscad no site https://openjscad.org e edite os parametros. Em seguida, escolha um formato de exportacao e clique em Gerar. Depois que isso for concluido, clique em Baixar.

Baixar

### Modelo 3D: Motor Visualizador de Extrusora Cinética

#### Introdução

O avanço das impressoras 3D revolucionou não apenas o setor industrial, mas também proporcionou um espaço para criadores, designers e entusiastas de todo o mundo. Um dos modelos que se destaca nesse cenário é o "Motor Visualizador de Extrusora Cinética". Este modelo não apenas serve a um propósito funcional, mas também é uma verdadeira obra de arte mecânica, inspirando a criatividade e a personalização.

#### Descrição do Modelo

O "Motor Visualizador de Extrusora Cinética" é um projeto engenhoso que busca transformar um componente geralmente obscuro dos impressoras 3D - o extrusor - em uma peça de destaque em qualquer configuração de impressora. O modelo é projetado para funcionar como um visualizador cinético, mostrando o funcionamento dos pistões de um motor de combustão alternada. Esta visualização não é apenas estética; ela apresenta uma representação dinâmica que torna o funcionamento do extrusor mais legível e interessante para usuários e observadores.

Seu design foi inspirado por visualizadores de extrusor criados por outros designers, contribuindo para uma comunidade colaborativa que busca melhorar a experiência do usuário com impressoras 3D. O modelo pode ser conectado ao motor do seu extrusor de acionamento direto ou a qualquer motor que possua furos de parafuso nos cantos, o que o torna bastante versátil e adaptável a diferentes configurações de impressão.

#### Estrutura e Funcionalidade

O bloco do motor é mantido no lugar por abas circulares que se encaixam nos furos de parafuso dos motores de passo NEMA 17 padrão. Isso garante não apenas estabilidade, mas também facilidade de montagem. O encaixe deve ser apertado corretamente para garantir que a montagem se mantenha segura e eficiente durante o funcionamento. Esta consideração de design demonstra a atenção aos detalhes por parte do criador do modelo.

Um dos componentes críticos do motor visualizador é o virabrequim, que requer um ímã de neodímio com dimensões de 8 mm de diâmetro por 3 mm de altura para se fixar ao eixo do motor de passo. Este ímã é responsável por transmitir o movimento do motor para a parte visual do modelo, tornando a experiência não apenas visual, mas também interativa.

#### Personalização do Modelo

Uma das características mais impressionantes do "Motor Visualizador de Extrusora Cinética" é sua personalização. O autor do modelo disponibilizou um Customizador no Thingiverse, onde os usuários podem facilmente modificar o motor para se ajustar às suas necessidades específicas. Essa funcionalidade é extremamente valiosa, pois permite que cada usuário adapte o modelo às especificações de seu próprio motor e preferências pessoais.

Desde suas primeiras versões, o modelo passou por várias atualizações. Na edição de 18 de novembro de 2021, o autor adicionou configurações de cilindro pré-renderizadas, atendendo a diferentes tipos de motores, todas com tolerâncias de 0,3 mm. Além disso, em edições anteriores, diferentes configurações de cilindro foram introduzidas, incluindo opções como cilindro único, V-Twin, Flat Twin, W Three e Radial Four. Os usuários também possuem a opção de escolher entre hélices horárias ou anti-horárias, com a possibilidade de personalizar de 1 a 8 lâminas de hélice.

Essas opções de personalização não apenas aumentam a versatilidade do modelo, mas também incentivam a criatividade, permitindo que cada usuário crie uma versão única e personalizada do motor visualizador.

#### Tolerâncias e Configurações

Outra adição significativa ao modelo foram as opções de tolerância. A versão original do modelo foi renderizada com uma tolerância de 0,5 mm, mas melhorias nas edições posteriores permitiram que os usuários escolhessem entre tolerâncias que variam de 0,1 mm a 0,5 mm. Essa variedade é crucial, uma vez que diferentes impressoras 3D podem apresentar variações em sua precisão de impressão. Para aqueles que não têm certeza sobre qual escolher, a recomendação é começar com a tolerância de 0,3 mm, que se mostra um ponto intermediário seguro.

#### Plataforma de Criação

O modelo inicial foi projetado usando o OpenJSCAD, uma plataforma que permite que os usuários programem e personalizem modelos 3D de maneira interativa e acessível. No entanto, o arquivo `v-twin.jscad` se tornou desatualizado com a introdução de novas funcionalidades no `engine.scad`. Para aqueles interessados em personalizar o motor por meio do OpenJSCAD, é possível fazer o upload do arquivo `v-twin.jscad` no site oficial e editar os parâmetros conforme desejado.

#### Considerações Finais

O "Motor Visualizador de Extrusora Cinética" é mais do que um simples modelo 3D; é uma expressão da interseção entre arte e engenharia, além de ser uma ferramenta valiosa para qualquer entusiasta de impressoras 3D. Este modelo não apenas melhora a compreensão do funcionamento interno do extrusor, mas também oferece um canal para a criatividade dos usuários através de sua capacidade de personalização.

O desenvolvimento contínuo deste modelo, com suas atualizações e novas funcionalidades, mostra a importância da comunidade de design e impressão 3D. Isso reforça a ideia de que a colaboração e o compartilhamento de conhecimento são cruciais para o avanço desta tecnologia, permitindo que todos se beneficiem das inovações e melhorias.

Em um mundo onde a personalização é cada vez mais valorizada, o "Motor Visualizador de Extrusora Cinética" se destaca como um exemplo brilhante de como os recursos de impressão 3D podem ser utilizados para criar não apenas componentes funcionais, mas também peças que trazem alegria e inspiração aos seus criadores. Com cada impressão, cada edição e cada adaptação, a experiência de impressão 3D é enriquecida, resultando em uma declaração visual que combina tecnologia e expressão artística.
