Sobre o objeto 3D Motor turboelice

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

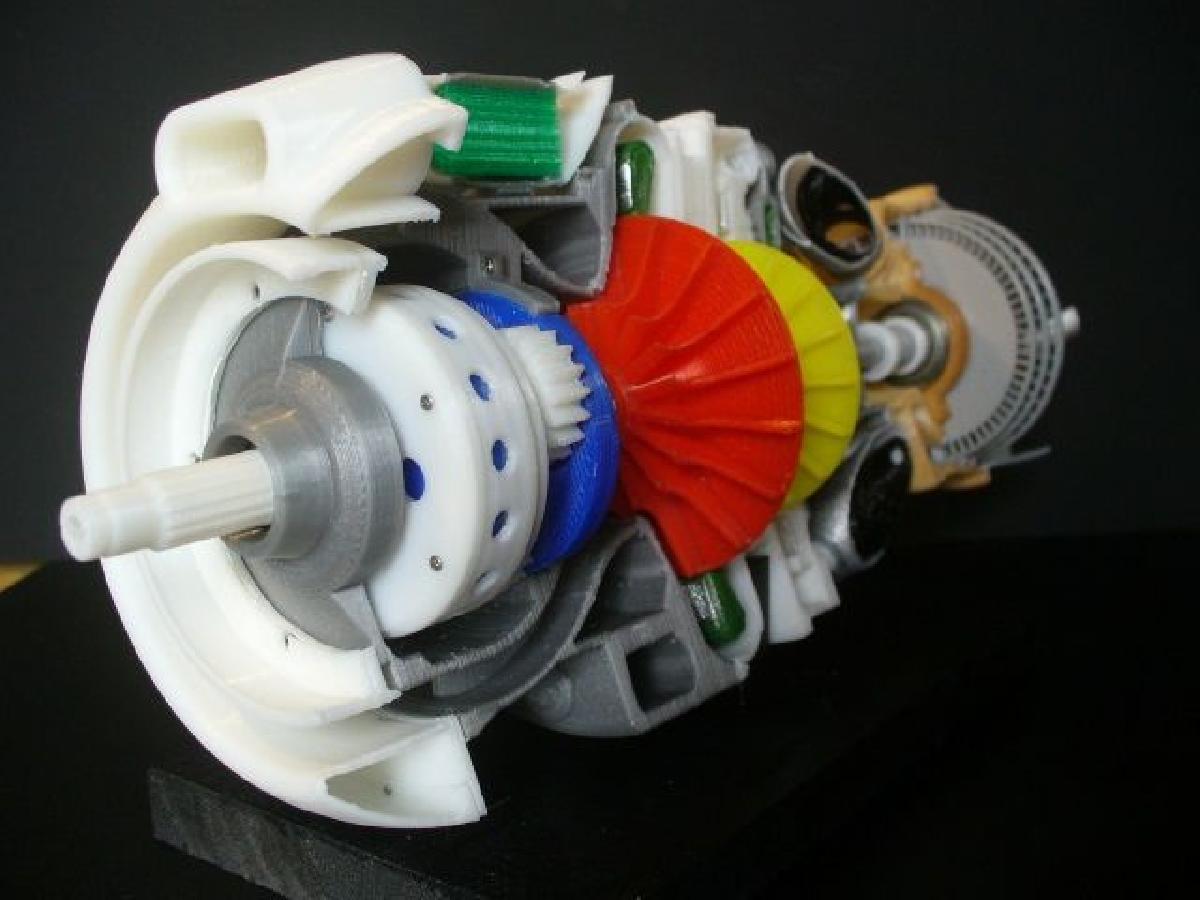

Motor turboelice foi projetado para Impressora 3D. Este e um modelo em corte do motor turbopropulsor com as seguintes caracteristicas para fins educacionais.As caracteristicas sao:(1) Compressor centrifugo (tipo impulsor)(2) Camara de combustao tipo cano(3) Turbina de fluxo axial(4) Redutores e eixo do helice(5) Capo de entrada de ar com passagem de ar para o resfriador de oleoOs arquivos para download incluem;-arquivos: Arquivos STL-imagens: Figura do arquivo STL e imagem de indice para auxilio na montagemInformacoes sobre pecas para compra;-RolamentosWBC6-12ZZ (6 x 12 x 4) 6 unidades - Montar nos furos externos de cada painelF686ZZ(6 x 13 x 5) 2 unidades - Montar no centro de cada painel689ZZ (9 x 17 x 5) 2 unidades - Para impulsor LP e HP6900ZZ (10 x 22 x 6) 2 unidades - Para eixo do helice, eixo da turbina-Tubos de aluminio9mm diametro x Aproximadamente 70mm - como eixo do rotor do compressor (fazer ranhuras em ambas as extremidades)6mm diametro x Aproximadamente 100mm - como eixo de acoplamento da turbina ao compressor-ParafusosParafusos micro M1.4x3L - Aproximadamente 70 unidades - Parafuso direto em furo de 1 mm de diametro (sem porca),O furo da flange do lado da cabeca e de 1.5 mm de diametro.Parafusos M2 x 20L - 1 unidade - Rosca M2 e utilizada - Pecas associadas ao motor de arranqueParafusos M2 x 10L - Aproximadamente 12 unidades - Rosca M2 e utilizada - Pecas associadas aos paineis de engrenagem redutora e IGVParafusos M2 x 6L - Aproximadamente 4 unidades - Rosca M2 e utilizada - Difusores e acoplamento do eixo da turbinaPontos de montagemOs rotores, o conjunto de engrenagens e as carcacas podem ser montados e ajustados separadamente. A carcaca de ar de combustao e deslizavel ate a montagem do cotovelo de saida ate que a extremidade traseira se libere do furo da carcaca da turbina inicialmente. Em seguida, deslize de volta para o furo. A colagem e opcional.Habilidade padrao (como perfuracao, roscagem, limagem, aperto, pintura e colagem etc.) e necessaria e tambem perseveranca.Tempo total de impressao liquida: Aproximadamente 50 HORAS(Estimado como caso de PLA 3D Fila, bico de 0.4mm, altura de camada de 0.2mm, 40% de preenchimento e sem balsa e suporte)Nota: Quando na impressao real, cada parametro pode ser ajustado.[Atualizacao] 2018.8.13Este e o design original para os seguintes. Por favor, consulte-os.Pecas Mod : https://www.thingiverse.com/thing:2416610Pecas Mod2 : https://www.thingiverse.com/thing:2747907Pecas Mod3 : https://www.thingiverse.com/thing:2792220[Atualizacao] 2018.8.22Adicionar Graficos de Montagem (formato pdf) e figuras foram adicionadas para auxiliar na montagem.[Atualizacao] 2018.9.4Lista de pecas incluindo pecas Mod e identificacao de pecas rotativas.[Atualizacao] 20180913Adicionar a peca opcional Reduction-Panel03f para Reduction-Panel03[Atualizacao] 20181025Adicionar Mount-Foot101 chamado nos Graficos de Montagem[Atualizacao] 20190907Preparei o Manual de Montagem detalhado como uma opcao para aqueles que desejam construir este motor com uma pequena quantia de dinheiro. Por favor, navegue se estiver interessado nisso.https://cults3d.com/en/3d-model/tool/turboprop-engine-assembly-manual-option[Atualizacao]20200506Figura Flange-Screw01 adicionada sobre o Parafuso M1.4.[Atualizacao]20201018Adicionar Shaft-Coupling 101.stl com parede mais espessa.

Baixar
