Sobre o objeto 3D Motor turboelice

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

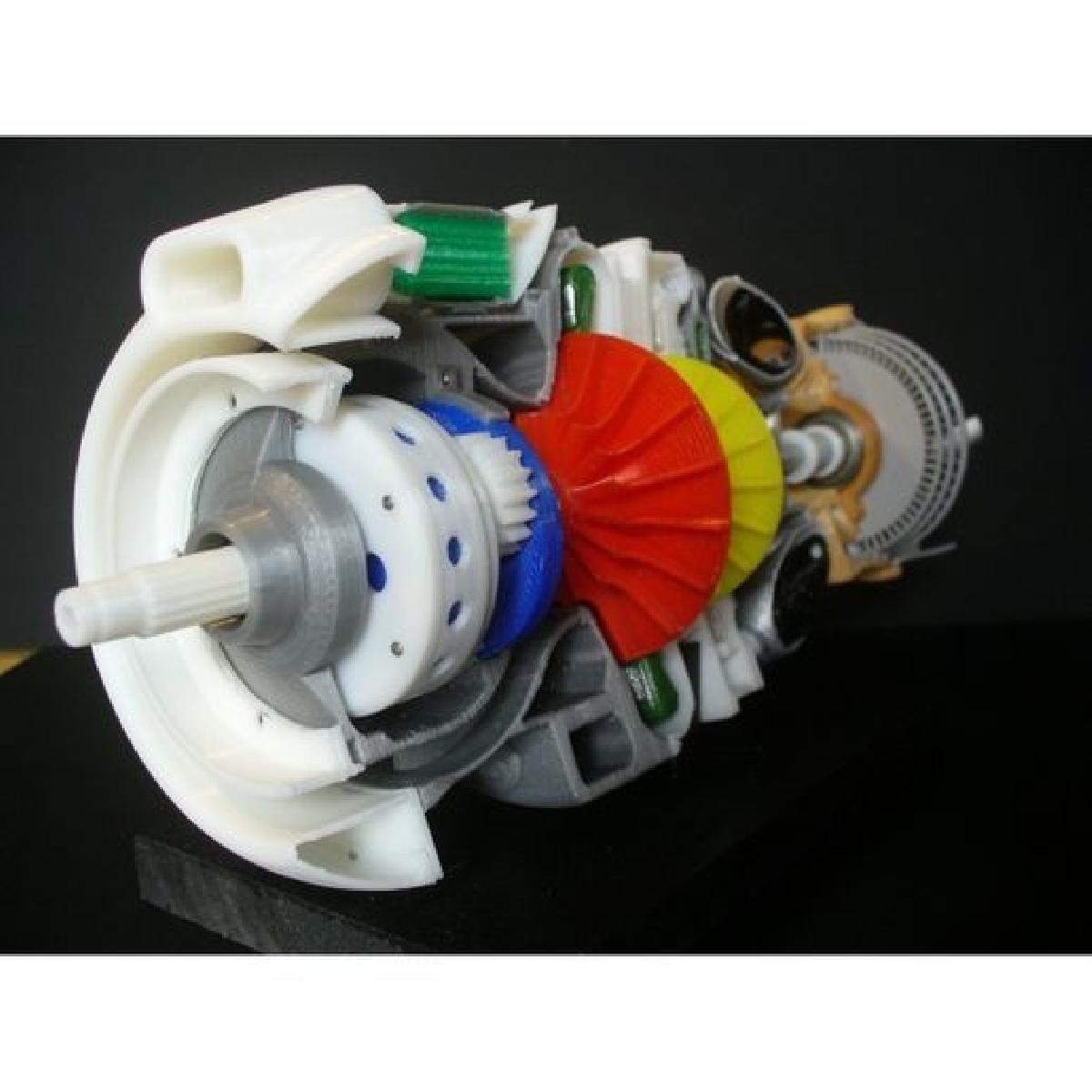

Motor turboelice foi projetado para Impressora 3D. Este modelo e projetado como Motor Turboelice com as seguintes caracteristicas para fins educacionais.. Os recursos sao; (1) Compressor centrifugo (tipo impulsor) (2 estagios) (2) Pode digitar camara de combustao (7 ea) (3) Turbina de fluxo axial (3 estagios) (4) Engrenagens de reducao e eixo da helice (relacao de reducao = cerca de 0,1) (5) Carenagem de entrada de ar com passagem de ar do resfriador de oleo Os arquivos de download incluem; -files: Arquivos STL - ZIP seccionado -imagens: Figura de arquivo STL e imagem de indice para auxilio de montagem Informacoes de pecas de compra; -Rolamentos WBC6-12ZZ (6 x 12 x 4) 6ea - Monte nos orificios externos de cada painel ---- Por favor, altere estes tamanhos BRG.---Desculpe. F686ZZ(6 x 1 3x 5) 2ea - Monte no centro de cada painel 689ZZ (9 x 17 x 5) 2ea - Para Impulsor LP e HP 6900ZZ (10 x 22 x 6) 2ea - Para Eixo de Helice, Eixo de Turbina -Tubos de aluminio 9mm de diametro x Appox. 70mm - como o eixo do rotor do compressor (faca entalhes ambas as extremidades) 6mm de diametro x Appox. 100mm - como turbina ao eixo de acoplamento do compressor -Parafusos Micro parafusos M1.4x3L - Appox. 70 ea - Aparafuse diretamente no orificio de 1 mm de diametro (sem porca), O orificio do flange do lado da cabeca tem 1,5 mm de diametro. Parafusos M2 x 20L - 1ea - Torneira M2 e usada - Pecas associadas de arranque Parafusos M2 x 10L - Appox. 12ea - M2 Tap e usado - Vermelho. Pecas associadas aos paineis de engrenagens e IGV Parafusos M2 x 6L - Appox. 4ea - Torneira M2 e usada - Difusores e Turb. Acoplamento de eixo Pontos de montagem Rotores, conjunto de trem de engrenagens e carcacas podem ser montados e ajustados separadamente. A carcaca do ar de combustao e deslizada para o conjunto do cotovelo de saida ate que a extremidade traseira seja removida da caixa da turbina e seu furo no inicio. Em seguida, deslize de volta para o furo. A colagem e opcional. Habilidade padrao (como perfuracao, rosqueamento, arquivamento, aperto, pintura e colagem, etc.) e necessaria e perseveranca tambem. Tempo total de impressao liquida: aprox. 50 horas (Estimado como caso de PLA 3D Fila, bico de 0,4 mm, altura de camada de 0,2 mm, 40% de preenchimento e sem jangada e suporte) Nota: Quando na impressao real, cada parametro pode ser ajustado. [Atualizacao] Preparei as pecas modificadas e algumas ferramentas em; https://cults3d.com/en/3d-model/tool/turboprop-engine-modified-parts Preparei as pecas modificadas (Nº 2) - 2018.1.6 https://cults3d.com/en/3d-model/tool/turboprop-engine-modified-parts-no-2 Preparei o valor para o auxilio de montagem de reducao - 2018.1.30. "01a-Reducao Gear01.jpg" Preparei as pecas modificadas (No.3) - 2018.2.13 https://cults3d.com/en/3d-model/tool/turboprop-engine-modified-parts-no-3 Descricao revisada - 2018.7.11 Adicione "Graficos de montagem (compactados em formato pdf)" para auxiliar na montagem. Manual relacionado - 2019.9.7 Desta vez, preparei o Manual de Montagem detalhado como uma opcao para quem deseja construir este motor com uma pequena quantia de dinheiro. Referir-se a; https://cults3d.com/en/3d-model/tool/turboprop-engine-assembly-manual-option Tamanho da foto e da imagem alterado - 2021.7.14 Antes de fazer isso, consulte-os. Obrigado.
