Motor Turbo Ramjet, Mach 3+ Sistema de Propulsao de Admissao & Motor a Jato

RC Carros

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Motor Turbo Ramjet, Mach 3+ Sistema de Propulsao de Admissao & Motor a Jato

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

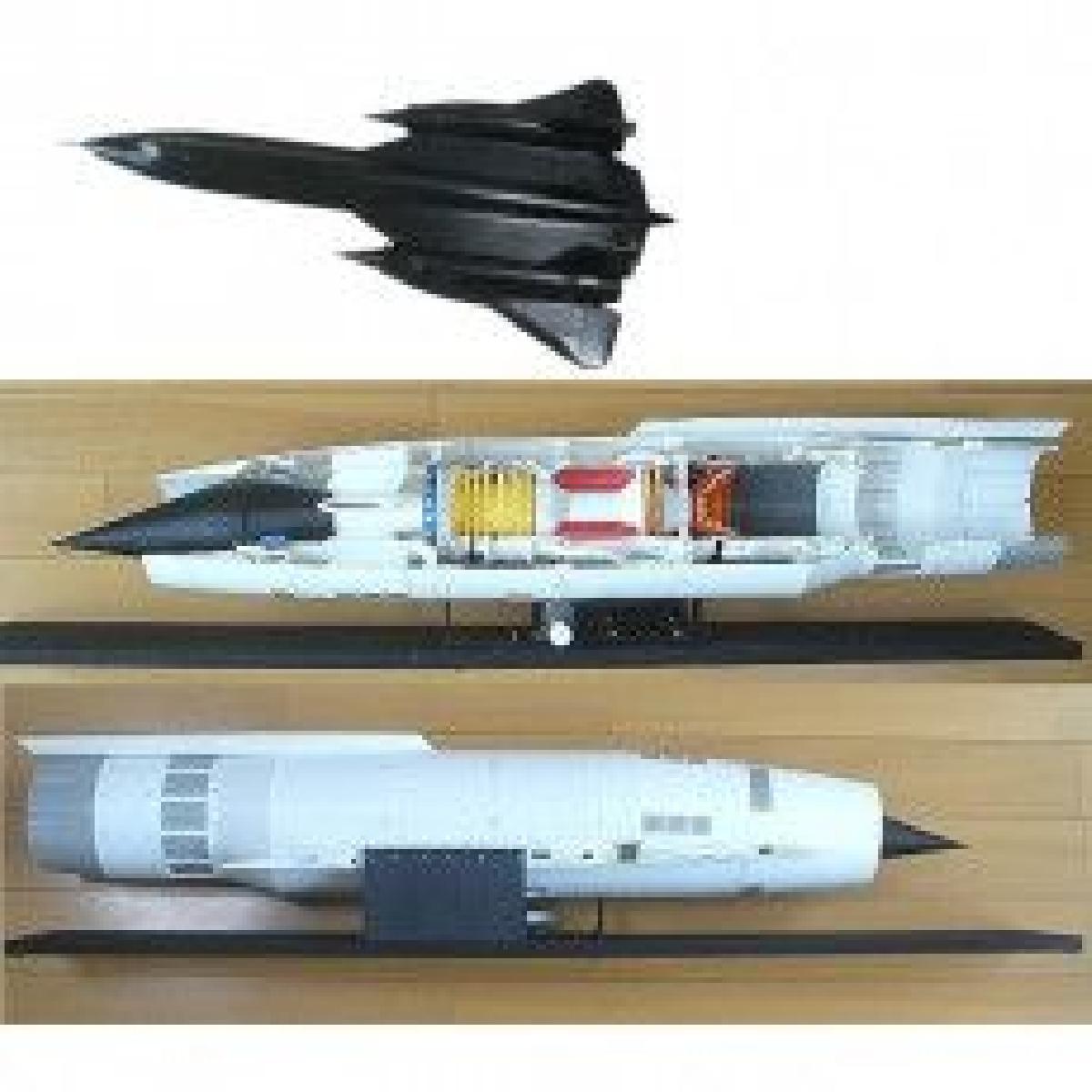

Motor Turbo Ramjet, Mach 3+ Sistema de Propulsao de Admissao & Motor a Jato foi projetado para Impressora 3D. Nota] Este modelo e apenas para "Nacele" e nao esta incluido "Motor". Se voce deseja um sistema total, compre ambos. Para voar do solo a velocidades supersonicas de Mach 3+, e necessaria a combinacao de motor turbojato e motor Ramjet, e isso e chamado de motor turbo-ramjet.A unica aeronave operacional a atingir esse objetivo foi a aeronave supersonica de reconhecimento estrategico de alta altitude Lockheed SR-71 Blackbird, que voou pela primeira vez em 1964 e permaneceu em servico ate 1989.Este extenso voo foi alcancado usando o Motor a Jato de Pos-Combustao de Bypass Variavel (P & W J58 (JT11)) em conjunto com o Sistema de Propulsao de Entrada Especial, estabelecendo o recorde de velocidade de aeronaves a jato de 3.530 km / h (25.929 m de altitude) em 1976. .E uma aeronave famosa, e muitas informacoes sao publicadas na Internet e em livros, e muitos modelos de plastico sao vendidos.Desta vez, desafiei a fazer o modelo educacional que facilitara o entendimento da configuracao basica e das funcoes de espigoes, valvulas, bicos, portas, etc. que operam em varias velocidades. um. O conteudo de cada componente e o seguinte.(1) Sistema de Propulsao de Entrada (Nacele) (1) Spike (2) Sangria do Corpo Central (3) Sangria do Coletor de Choque (4) Porta de Desvio FWD (5) Porta de Desvio AFT (6) Portas de Succao (7) Portas Terciarias (8) Abas Ejetoras [Medidas de alta temperatura] Uso extensivo de titanio(2) Motor a Jato - Bypass Variavel, Pos-combustao de uso continuo Motor turbojato de eixo unico Compressor-9 estagios, Turbina- 2 estagios, Lata (x8) Combustor anular (9) Palheta guia de entrada variavel (borda de fuga) (Manequim) (10) Valvula de sangria (bypass) e dutos (x6) do 4º estagio (11) Anel de pulverizacao pos-combustao e suporte de chama (12) Bocal de exaustao variavel (13) Acionamento direto da partida externa [[Medidas de alta temperatura] uso de titanio, Resistente ao calor Liga Combustivel de alto ponto de fulgor (JP-7)、Ignicao quimica (TEB: Trietilborano) Lubrificante de alta temperatura (graxa a base de silicio) [Video] https://youtu.be/da520YYTyAA B. Manual de Montagem (formato PDF) O manual esta estruturado da seguinte forma (1) Sistema de Propulsao de Entrada (Nacele) (TJE-07INLET) (25 paginas) (2) Motor a Jato - Bypass Variavel, Pos-combustao de Uso Continuo (TJE-07) (22 paginas) O detalhado manual de montagem, incluindo "Lista de Pecas", "Apos o tratamento de impressao" e "Procedimento de montagem" sao preparados com base na "Habilidade Padrao (Arquivamento, Perfuracao, Rosqueamento e pintura)". C. Informacoes de Compra de Pecas; -Sem Rolamento de Metal -Tubo de Aluminio: φ3, 7 (ENG) e φ10 (somente ENTRADA) -Tubo ABS: φ5 -Fio de Piano: φ1 -Parafusos M1.4 e M2 - O tamanho pode ser alterado pela sua experiencia. D. Arquivo STL Os arquivos STL deste modelo sao 57 itens (TJE-07) e 53 itens (TJE-07INLET). "ws" dos ultimos 2 digitos do nome do arquivo significa "Com Suporte" especialmente projetado. E. Tempo Total de Impressao Liquida: Aprox. 93 HR (TJE-07) e 171 HR (TJE-07INLET) - (Estimado como caso de PLA 3D Fila, Bico de 0,4mm, Altura de Camada de 0,2mm, 40% de preenchimento e Sem jangada e suporte) Nota: Quando na impressao real, cada parametro pode ser ajustado pela sua experiencia. Todas as pecas podem ser impressas usando com a impressora 130(W)x150(L)x100(H)mm. Antes de "Down-Loading", observe as fotos com atencao e considere profundamente.Desejo-lhe sucesso!.

Baixar

O arquivo intitulado "Motor Turbo Ramjet, Mach 3+ - Sistema de Propulsão de Admissão & Motor a Jato" é um modelo 3D projetado para impressão em impressoras 3D, focando especialmente na nacelle, que é a parte do motor que abriga os componentes de entrada do sistema de propulsão. Este modelo educativo visa facilitar a compreensão dos componentes e funcionamento dos sistemas de propulsão usados em velocidades supersônicas, inspirando-se especialmente no icônico Lockheed SR-71 Blackbird.

### Características do Modelo

1. **Componentes Inclusos**:
- O modelo inclui uma série de elementos cruciais do sistema de propulsão de entrada, que são essenciais para a operação de motores turbo-ramjet, como:
- Spike (espigão)
- Sangrias do corpo central e da armadilha de choque
- Portas de desvio (frontal e traseira)
- Portas de sucção e terciárias
- Abas ejetoras

2. **Contexto Histórico**:
- O texto menciona a importância do Lockheed SR-71 Blackbird, que é um marco na aviação, tendo estabelecido recordes de velocidade e altitudes durante suas operações entre 1964 e 1989, utilizando uma configuração avançada de motor a jato (J58) e um sistema de propulsão de admissão.

3. **Educação e Aprendizado**:
- O autor do modelo procura criar uma ferramenta educacional que não só represente a forma, mas que também ajude na compreensão das funções e interações dos diversos componentes do sistema de propulsão do motor.

### Especificações Técnicas

- **Material**: Embora o projeto sugira o uso intenso de titanio devido às altas temperaturas, é importante considerar que, para impressões 3D, o modelo pode ser feito de materiais mais comuns como PLA, especialmente considerando as características de cada componente.
- **Manual de Montagem**: O arquivo também vem com um manual de montagem em PDF, estruturado em seções, que fornece instruções detalhadas de montagem, uma lista de peças e orientações sobre o tratamento pós-impressão.
- **Tempo de Impressão**: A impressão do modelo leva aproximadamente 93 horas para o motor turbo-compressor (TJE-07) e 171 horas para a nacelle (TJE-07INLET), dependendo da configuração da impressora e dos parâmetros de impressão escolhidos.

### Considerações Finais

O modelo de motor turbo-ramjet é uma excelente escolha para educadores e entusiastas da aviação que desejam entender o funcionamento interno de sistemas propulsores avançados. Através da impressão em 3D e do estudo dos componentes individuais, os usuários podem obter uma perspectiva mais profunda sobre engenharia aeronáutica e design de motores, além de apreciar a complexidade e a sofisticação que proporcionam o voo em velocidades supersônicas. O link para um vídeo promocional e o manual de montagem complementam a experiência, oferecendo insights adicionais sobre o projeto e seu funcionamento.
