motor radial de 3 cilindros a ar comprimido (Funcionando)

Brinquedos Mecânicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D motor radial de 3 cilindros a ar comprimido (Funcionando)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

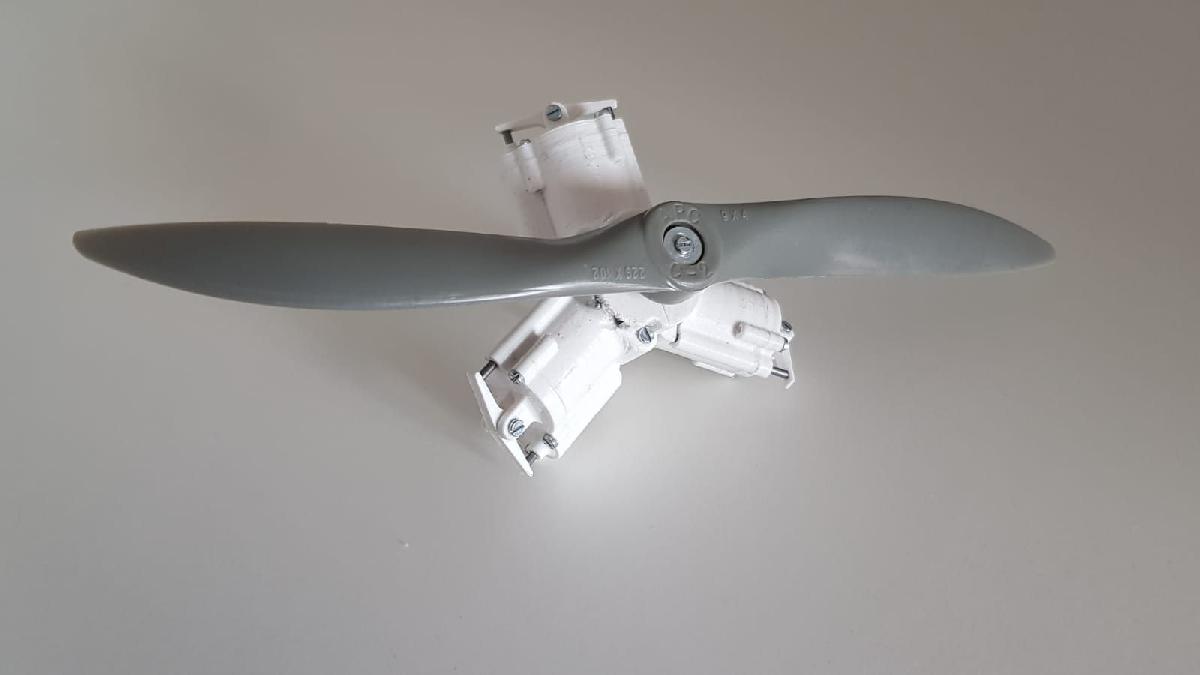

motor radial de 3 cilindros a ar comprimido (Funcionando) foi projetado para Impressora 3D. Eu fui inspirado pelo trabalho de Tom Stanton (Obrigado Tom!).Infelizmente, eu nao vi um motor de multiplos cilindros funcionando e, como era hora de melhorar minhas habilidades de desenho, pensei em projetar e imprimir o meu proprio.Depois de optar por um motor de dois cilindros em linha, houve pouco esforco extra em fazer um radial e, como e efetivamente um motor de 2 tempos, poderia ser auto-iniciavel, entao foi isso que eu fiz ;)O motor usa alguns rolamentos, aneis o, municao de airsoft, molas, algumas hastes de 2mm e varios parafusos m2.O rolamento do virabrequim tem as seguintes dimensoes:15mm externo6mm interno5mm de espessura.Os rolamentos das hastes:5mm externo2mm interno2,5mm de espessuraTodos os parafusos sao m2, que na verdade sao pequenos demais para serem roscados adequadamente no plastico.24X m2x10mm1X m2x12 (virabrequins)6X m2x15as hastes de empurrar sao 2x32mmmolas: 17mm de comprimento, 5,4mm de diametro externo, 0,5mm de espessura do fio.aneis o: 4,5mm interno, 8,5mm externoEu tentei fazer com que tivesse um deslocamento de 3x 2,5cc (curso de 11mm, diametro de 17mm). Eu ainda nao usei juntas entre os cilindros e cabecotes, o que poderia melhorar a eficiencia. O comando foi minha primeira tentativa, parece funcionar bem o suficiente.Esta ronronando agradavelmente a 1 bar:https://www.youtube.com/watch?v=g_-GaT5-JkgE soa melhor a 4 bar:https://www.youtube.com/watch?v=pnACFU9a8LIAlguns dados de desempenho (nao muito precisos):helice 9x4 apc c21 bar: 930 rpm2 bar: 2250 rpm3 bar: 3000 rpm4 bar: 3960 rpm5 bar 4500 rpm6 bar 5250 rpm, momento em que a helice ficou um pouco solta, o que diminuiu drasticamente o desempenho.Eu adicionei um novo virabrequim. Ele usa um parafuso m3 no centro para manter as 2 metades juntas. Isso permitira uma helice de 12mm de espessura ou algo assim e suportou os 8 bar que eu joguei nele.Ele girara uma helice 13x8 a 3000 rpm a 6 bar e aumentara um pouco a 8 bar. Eu vi 3250. Sem problemas ate agora, exceto dedos congelados. Ele realmente movimenta o ar..Soou mais vivo com a helice menor, mas mais estavel a essas velocidades. Ainda e plastico..
