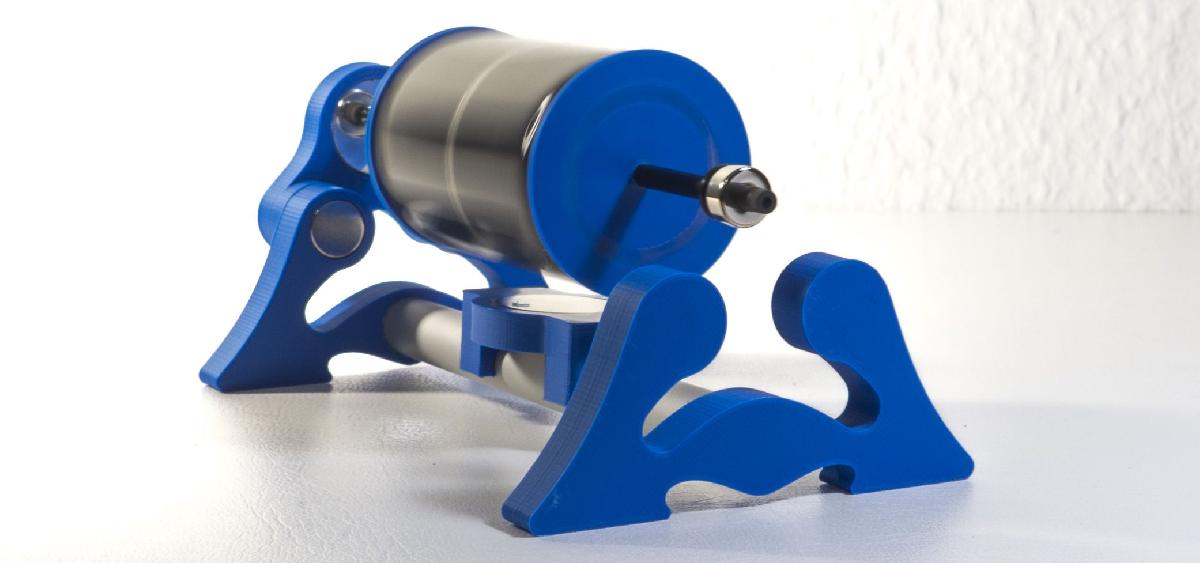

Motor Mendocino muito detalhado
Aprendizagem
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Motor Mendocino muito detalhado
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Motor Mendocino muito detalhado foi projetado para Impressora 3D. ATUALIZACAO: 07 de outubro de 2018 Adicionado: 22mm_solar_cell_holder.stl (para celulas solares com largura de 22 mm) Este e um motor mendocino projetado por mim. Este motor esta levitando e funcionando muito bem. Eu quase construi 100 deles e todos ainda estao funcionando. O motor atinge uma velocidade superior a 2.000 rpm. De uma olhada no meu video do YouTube sobre como montar (As instrucoes de montagem sao muito detalhadas). Apenas por diversao, um motor mendocino totalmente levitante :) As seguintes pecas sao necessarias: Pecas impressas: 1 x suporte de espelho 2 x parte lateral 1 x suporte de ima de base 2 x suporte de celula solar 1 x suporte de bobina Imas de neodimio: 4 x ima de parte lateral - N45-12-6 (diametro: Ø 12mm, altura: 6mm) 2 x ima de suporte de espelho - N42-5-5-5 (comprimento da aresta: 5mm) 1 x ima de base - N42-25-7 (diametro: Ø 25mm, altura: 7mm) 2 x ima de eixo - N45-12/4-6 (diametro externo: Ø 12mm, diametro interno: Ø 4mm, altura: 6mm) Os imas de eixo e os imas de parte lateral devem ser pelo menos de qualidade N45. Outros: 1 x fio de cobre esmaltado Ø 0,28mm 1 x tubo de fibra de carbono Ø 4mm 1 x esfera de aco cromado Ø 4mm 1 x tubo de aluminio Ø 12mm, comprimento 140 mm 1 x espelho ou redondo semelhante Ø 20mm 4 x anel de vedacao 6 x celula solar (0,5V, 200mA ou superior) 1 x cola super Eu usei celulas solares com dimensao de 20 x 65mm, entao os suportes de celula solar sao projetados para a largura de 20mm. Se voce precisar de outras dimensoes para o suporte de celula solar, por favor, deixe um comentario. Voce precisara de parafusos sem cabeca M4 em diferentes comprimentos para equilibrar o motor. Use apenas parafusos nao magneticos, como aco inoxidavel A4 e/ou poliamida. Por fim, observe que ao equilibrar o motor, voce precisa equilibra-lo estaticamente e dinamicamente, caso contrario, seu motor mendocino vai cair assim que o sol aparecer.
