Motor eletrico para caiaque DIY Motor fora de borda para caiaque DIY

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Motor eletrico para caiaque DIY Motor fora de borda para caiaque DIY

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

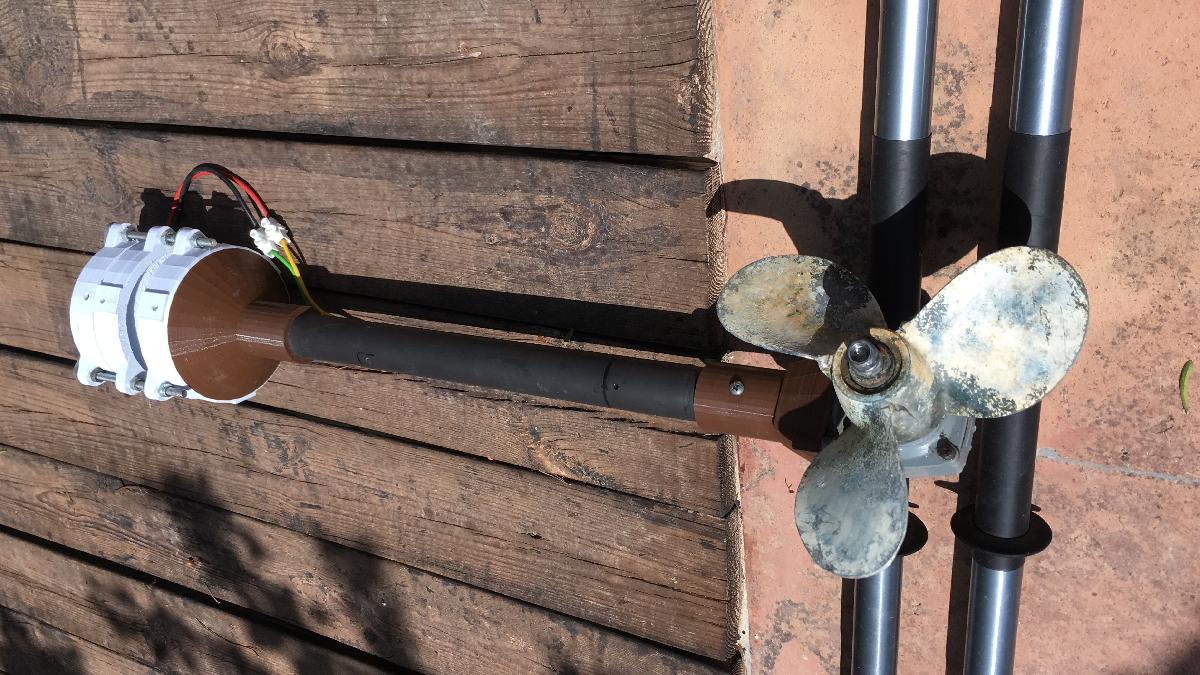

Motor eletrico para caiaque DIY Motor fora de borda para caiaque DIY foi projetado para Impressora 3D. Projeto DIY do meu motor fora de borda para uso em caiaque. Esta feito com a cabeca de uma serra radial danificada, uma perfuradora antiga de 18v (com bateria danificada) e tubo de PVC. A bateria para usa-lo e de 12V 65amp A helice que monta este modelo, voce pode encontra-la aqui:https://www.thingiverse.com/thing:4511544 EDICAO PARA A VERSAO 2.0 (13/07/2020)Substituido o motor da perfuradora por um motor eletrico de ventilador automotivo (para ter mais rotacoes)Reducida a cana do eixo em 20cmReducido o eixo em 20cmMudei a helice impressa em 3D por uma helice de aluminio de 3 laminas (muito mais potencia) EDICAO PARA A VERSAO 2.1 NOVO CONTROLE REMOTO (17/07/2020)Apos ter navegado 3 vezes com o novo setup 2.0, hoje o controle remoto (feito com a eletronica da perfuradora que aparece nas fotos) morreu. Agora eu coloquei um rele com um interruptor (nova caixa de design adicionada) entao eu so tenho marcha a frente e um acelerador de tudo ou nada.Tambem nao e um problema, porque depois de ter navegado alguns dias ja com o primeiro controle, percebi que realmente nao uso a marcha a re, e ter que pressionar o gatilho do acelerador constantemente, com o tempo se torna cansativo. Agora so preciso apertar o interruptor e assim tenho as duas maos livres para poder dirigir o caiaque com o remo. Nos proximos dias vou testar como vai o novo sistema. PS: em breve virao novas atualizacoes, ja que pedi um controlador de motor com triplo interruptor (frente, neutro e re) junto com um potenciometro que controla a velocidade.. mas isso vem da China entao vai demorar um mes para chegar.. Citacoes de outras coisas que modifiquei e/ou usei para me inspirar ao realizar meu projeto:O controlador vem daqui:https://www.thingiverse.com/thing:3335443A helice vem daqui:https://www.thingiverse.com/thing:620329 ///////// POR FAVOR! nao use isso ou qualquer outra contribuicao minha para ganhar dinheiro.Elas sao compartilhadas para aprimorar o DIY.Obrigado Se esse projeto foi util ou voce gostou dos designs, por favor, clique no botao "gostar". Assim continuarei compartilhando mais coisas.Se voce imprimir um, adoraria ve-lo na secao "eu fiz um"Claro, todas as opinioes e conselhos sao bem-vindos, voce sempre pode melhorar o design.. obrigado por assistir

Baixar

O projeto "Motor elétrico para caiaque - DIY - Motor fora de borda para caiaque DIY" é uma interessante iniciativa de criação que combina a criatividade e a sustentabilidade, permitindo que os entusiastas de caiaque convertam equipamentos antigos em uma solução prática para propulsão. Abaixo estão alguns detalhes sobre o modelo e suas atualizações, assim como algumas dicas e recomendações para quem deseja reproduzi-lo.

### Descrição do Projeto

#### Materiais Utilizados:
- **Cabeça de serra radial danificada**: Esta parte atua como o suporte do motor e também como a estrutura principal da montagem.
- **Furadeira a bateria de 18V**: Originalmente utilizada como motor, mas substituída em versões posteriores por um motor elétrico de ventilador automotivo para maior eficiência.
- **Tubo de PVC**: Utilizado para construção do eixo e estrutura adicional, o PVC é um material leve e fácil de trabalhar.
- **Bateria de 12V 65Ah**: Potente o suficiente para alimentar o motor e permitir um tempo de operação razoável.

#### Atualizações Importantes:
1. **Versão 2.0**:
- Substituição do motor da furadeira por um motor elétrico de ventilador automotivo, melhorando a taxa de rotação.
- Eixos e canos foram encurtados em 20cm para otimizar o design.
- Mudança da hélice impressa em 3D para uma hélice de alumínio de 3 lâminas, proporcionando muito mais potência.

2. **Versão 2.1**:
- Implementação de um sistema de controle mais simples com um relé e interruptor, permitindo controle de aceleração de "tudo ou nada". Isso facilita a operação, liberando as duas mãos para manobrar o caiaque.
- Considerações sobre a funcionalidade do controle, revelando que a marcha à ré não é frequentemente utilizada.

#### Links Úteis:
- Hélice utilizada: [Hélice 3D](https://www.thingiverse.com/thing:4511544)
- Controlador de motor: [Controlador de Motor](https://www.thingiverse.com/thing:3335443)
- Hélice de alumínio: [Hélice de Alumínio](https://www.thingiverse.com/thing:620329)

### Recomendações para Reprodução do Projeto
- **Planejamento**: Faça um esboço do projeto e verifique se você possui todos os materiais necessários antes de iniciar a construção.
- **Experimentação**: Esteja aberto a testar diferentes motores e hélices para ver qual combinação oferece o melhor desempenho.
- **Segurança**: Ao lidar com eletricidade e componentes mecânicos, use sempre equipamentos de proteção e siga boas práticas.

### Considerações Finais
Este projeto destaca a filosofia DIY (faça você mesmo), incentivando os usuários a reutilizar peças e a personalizar sua experiência com o caiaque. Além disso, ao compartilhar seu trabalho, o criador promove um espírito comunitário entre os entusiastas de DIY, entre os quais as sugestões e feedbacks são sempre bem-vindos. Para aqueles que gostam de projetos de bricolagem e desejam inovar em suas aventuras aquáticas, este motor fora de borda é uma excelente opção para explorar.
