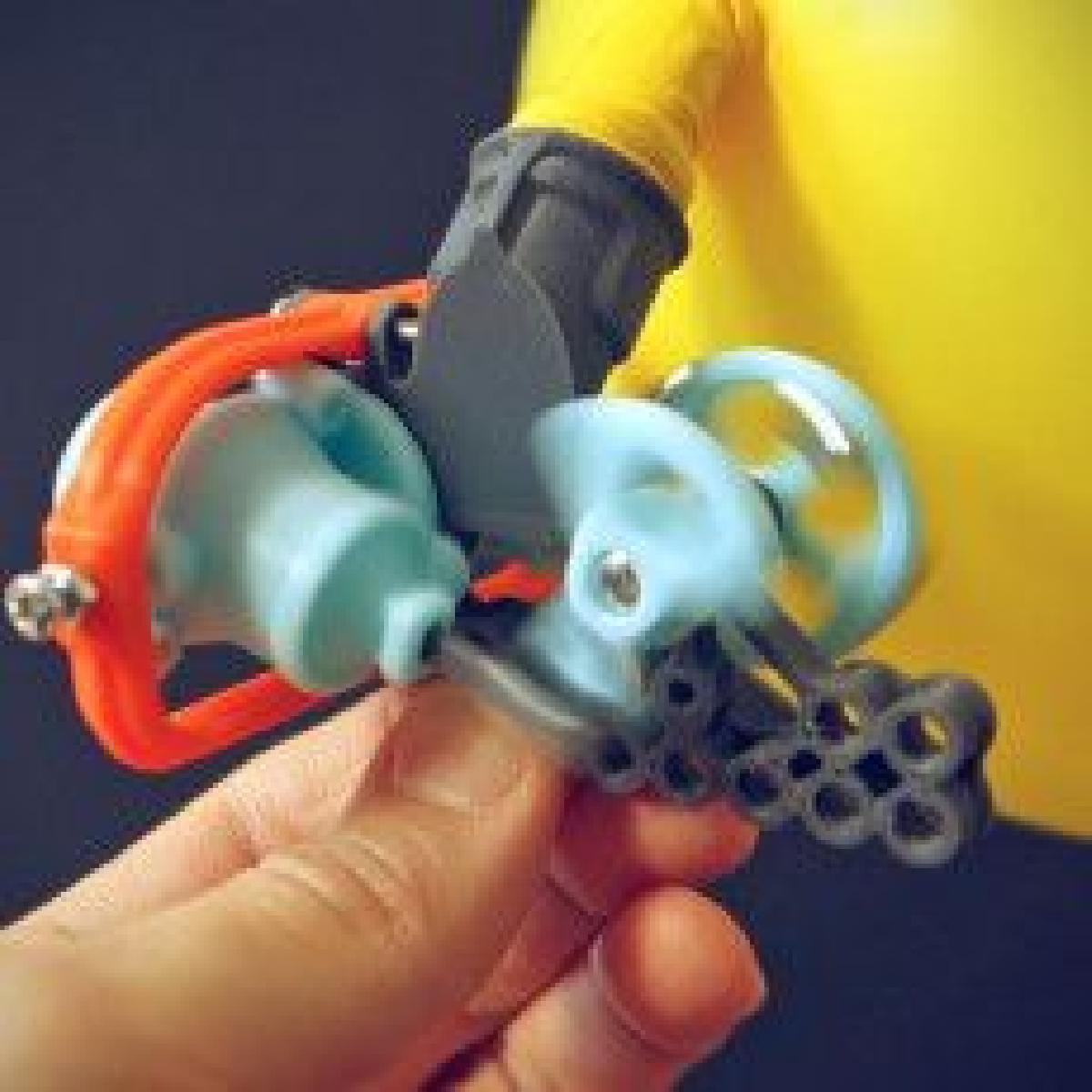

Motor do cilindro oscilante para LEGO

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Motor do cilindro oscilante para LEGO

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Motor do cilindro oscilante para LEGO foi projetado para Impressora 3D. Voce pode ve-lo em acao aqui no Youtube.Animacao do trabalho no visualizador 3d (Sketchfab): https://skfb.ly/6ZxOsPode ser impresso com bico de 0,6 (ou menor), a 0,2 de altura de camada.Leva cerca de 7 horas (e 14m de filamento) para imprimir a 20mm/s.Muito mais vazante do que o Motor Radial, mas parece um pouco mais legal, com todas as partes moveis expostas. Funciona por cerca de 15 segundos em um balao de parede dupla (um balao inserido dentro do outro). Tambem pode funcionar em um unico balao, apenas precisa de uma borda do 2º balao para a vedacao.Pecas extras necessarias:Dedos de luva de nitrilo ou PET para as membranasParafusos: M3x6 x9, M3x8(ou 10) x2, m3x14 x2, m3x10(ou maior) x2, m3x26 x1Porcas M3 x4Dois baloes de arMontagem:Vou adicionar um video de montagem um pouco mais tarde, por enquanto voce pode usar esta demonstracao no visualizador 3d como guia https://skfb.ly/6ZxOs:Corte a ponta de um dedo de uma luvaColoque-a em uma peca 4_3_Cylinder_RingInsira o 4_1_Piston no 2_1_Cylinder_L_Front, ele deve se mover livrementeColoque o 4_2_Piston_Washer na extremidade do pistaoColoque a 2ª arruela, para que a ponta do dedo da luva fique fixada entre as arruelasInsira o Anel do Cilindro no Cilindro, remova o excesso da ponta do dedo da luvaPrenda o 2_2_Cylinder_L_Back com 3 parafusos M3x6Desbaste a parte plana (com furos de entrada) do cilindro montado para remover a costura e as linhas de camadaDesbaste um pouco as partes planas (com furos de ar) do 1_1_BaseInsira o 1_3_Axle_Pin no 1_1_BaseUse o modelo no visualizador 3d como guia para as partes restantesApos a montagem, pressione os cilindros em direcao a base com os parafusos dos lados - nao deve haver muita friccao entre o cilindro e a baseVoce pode usar um pouco de lubrificante no pistao e nas outras partes que se esfregamZ_Plate_ALL_PARTS.stl, como o nome sugere, contem todas as partes em uma placa.Partes com X_ em seus nomes sao opcionais - voce pode montar um motor de um cilindro usando a peca X_3_1_OneCylinder_Lid, ou um motor com cilindros de acao simples usando as pecas ..._HalfCylinder. A segunda funciona bastante mal mesmo em balao de 2 paredes, mas funciona por quase 30 segundos e faz um som mais legal.

Baixar
