Sobre o objeto 3D Motor de Furadeira Sem Fio Harbor Freight e Conversao de Caixa de Engrenagens BB
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

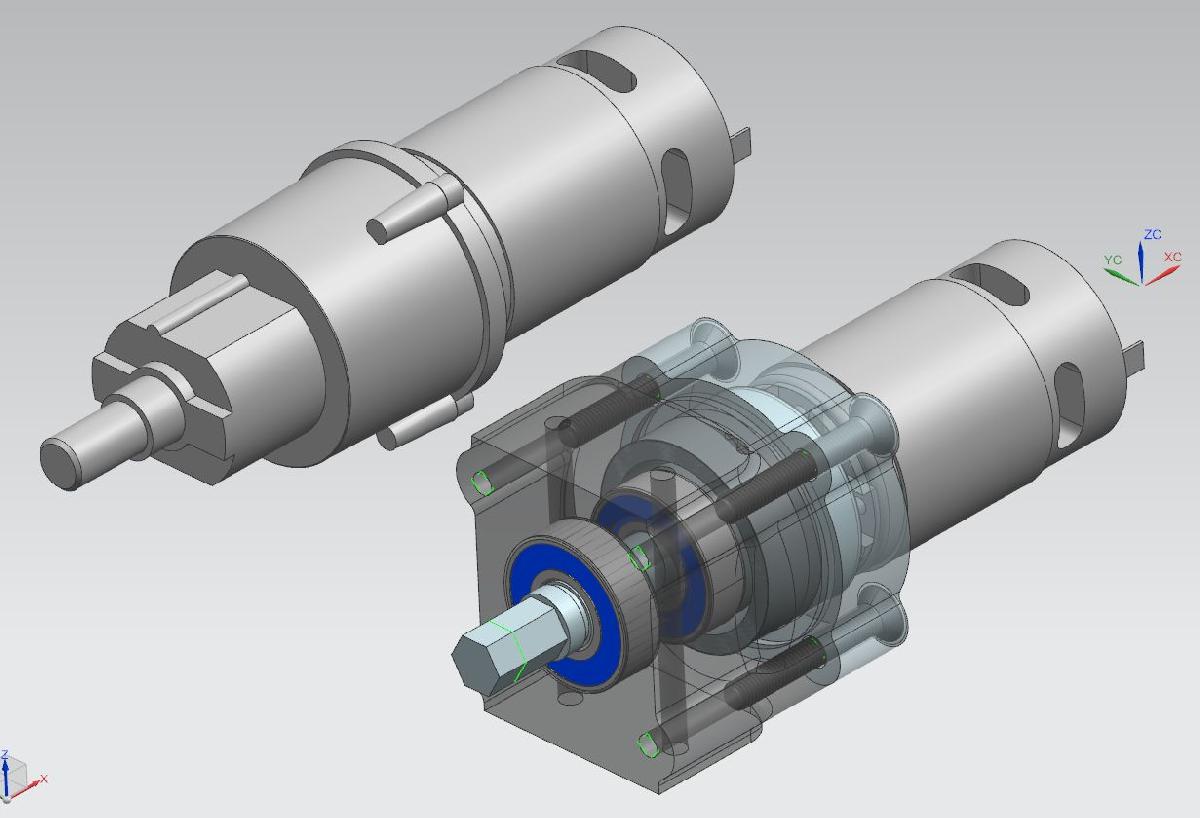

Motor de Furadeira Sem Fio Harbor Freight e Conversao de Caixa de Engrenagens BB foi projetado para Impressora 3D. Este projeto surgiu como resultado do desejo de ter um eixo de saida suportado por rolamento de esferas no meu projeto de robo para este ano. Originalmente, utilizei furadeiras sem fio da Harbor Freight para os motores em ambos os lados do meu robo de 12 lb, bem como para a elevacao da arma. Voce pode usar a carcaca do redutor original, mas ela e suportada apenas por buchas e, portanto, exigiria lubrificacao periodica para manter as coisas lubrificadas e frias. O fato e que o redutor da HF nao foi projetado para cargas laterais que a linha de transmissao ira impor a ele.Entao aqui esta; montavel de tres lados diferentes com fixadores M5. O redutor e mantido unido por quatro parafusos de cabeca chata M5 x 35mm de comprimento. Ha um espaco na junta para aceitar um anel O de 1,5 ID x 1,75 OD, ajudando a manter a graxa dentro do redutor. Eu os comprei na loja de ferragens local por $0,65 cada. O motor se conecta a tampa do redutor com os mesmos fixadores que foram usados na montagem do redutor original. O anel de snap original e uma das arruelas de empuxo completam a montagem com um minimo de folga axial. Os rolamentos sao de 28mm OD x 12mm ID x 8mm de altura, com protecao, e eu os comprei atraves da Fastenal por $1,49 cada. Dois sao necessarios por redutor.Custo total da conversao, sem incluir o frete e;Fixadores $0,92Anel O $0,65Rolamentos $2,98Filamento PLA 3D Fila $1,16Total de $5,71Especificacao do anel O Rolamentos Fixadores Aqui esta a furadeira da Harbor Freight Voce pode modificar o eixo de saida como desejar. O meu esta sendo convertido para um Hex de .375.
