Sobre o objeto 3D Motor a vapor (ar) oscilante

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

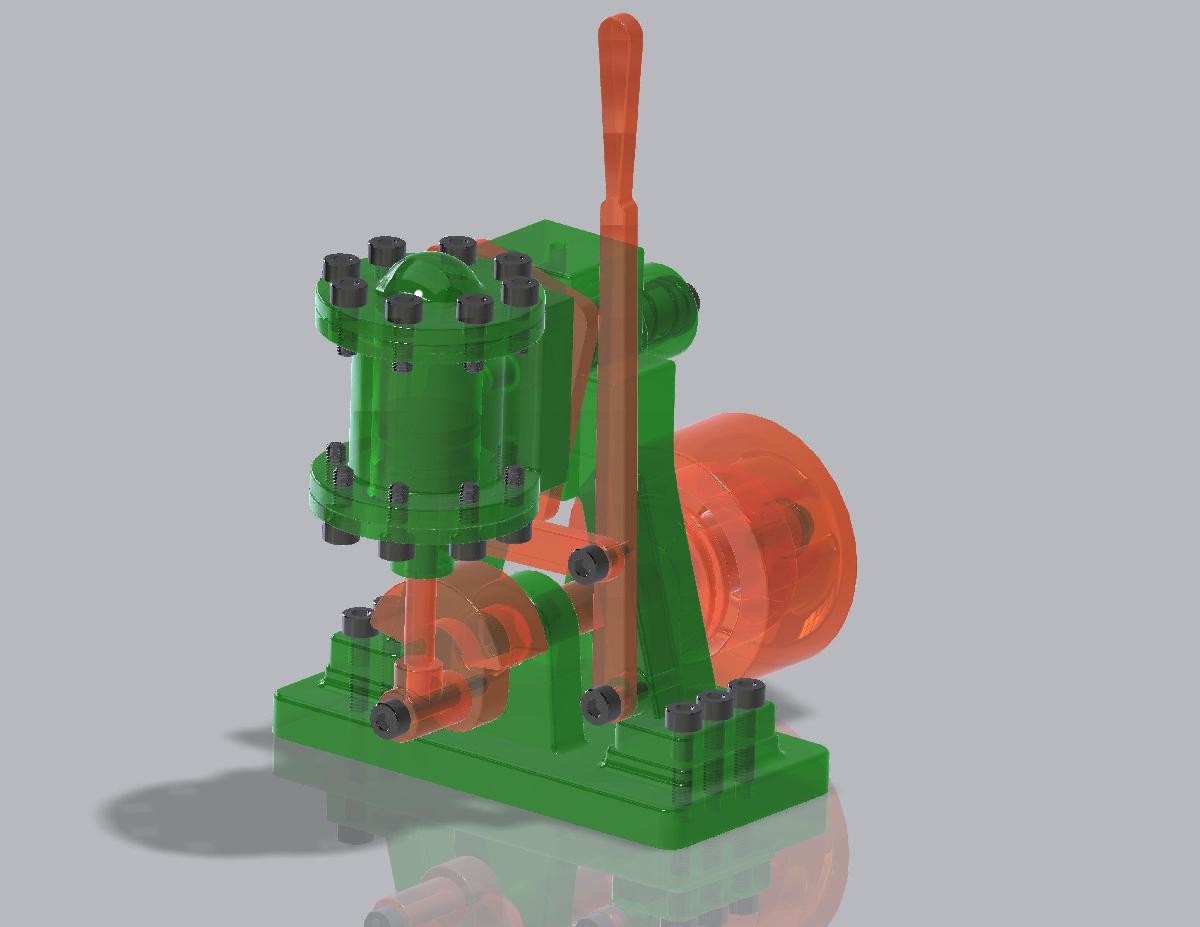

Motor a vapor (ar) oscilante foi projetado para Impressora 3D. Em abril de 1941, a revista Popular Science teve um artigo sobre como construir um motor a vapor oscilante. Este modelo e uma reproducao desse motor usando os detalhes das pecas no artigo. Tentei me manter fiel as pecas em quase todos os aspectos. Algumas coisas foram alteradas para permitir a impressao 3D.Este modelo possui uma alavanca reversivel que redireciona o fluxo de ar para permitir a rotacao no sentido horario e anti-horario.Embora originalmente projetado em metal para uso com vapor, este motor funciona com ar comprimido. Por favor, nao tente vapor. E um design muito vazado.Este motor esta funcionando em torno de 1500-1600 RPM.Detalhes da Construcao:Embora a lista de Montagem indique parafusos de 8 mm, os de 6 mm devem funcionar na maioria dos lugares, especialmente nas cabecas dos cilindros. O item 3, parafuso de 12 mm, pode ser mais curto.A mola tem 23/64 de diametro x 1 3/8 de comprimento.IMPORTANTE: Certifique-se de montar a tampa inferior do cilindro (12) no pistao antes de montar o mancal do pistao. Anexe com Super Cola.Monte o Eixo do Balancim (20) no Cilindro (6) com Super Cola.As superficies de contato do Cilindro (6), Placa Reversora (19) e Estrutura (9) precisam ser lisas.As pecas 4 e 5 foram combinadas.Por favor, me avise se voce precisar de mais detalhes ou encontrar algum problema.AproveiteATUALIZACAO: Adicionado arquivo .step da montagem - 18 FEV 18Video do motor em movimentohttps://www.youtube.com/watch?v=K9ak1HcorfgVideo do motor em camera lenta.https://www.youtube.com/watch?v=iP8OPRIgomELink para o Artigo Originalhttps://books.google.com/books?id=iycDAAAAMBAJ&lpg=PP1&dq=april+1941+popular+science&pg=PA188&hl=en#v=twopage&q&f=falsehttp://www.jefferyjensen.com/dw/engineer-mechanical/steamengines - Cerca de metade da pagina.
