Sobre o objeto 3D Motor a jato, turbofan com engrenagem (GTF)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

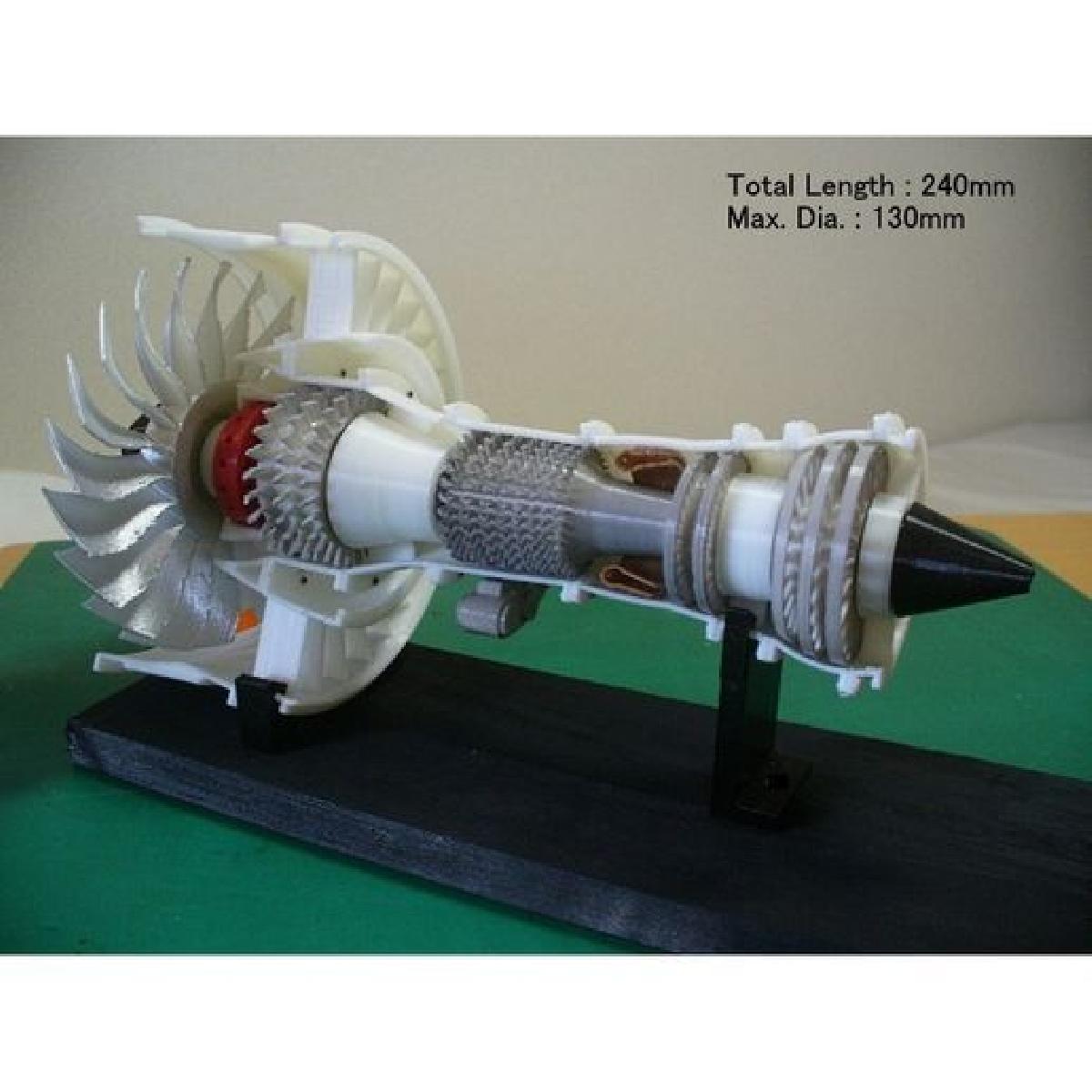

Motor a jato, turbofan com engrenagem (GTF) foi projetado para Impressora 3D. Motor a jato; Turbofan com engrenagens (GTF) Para o mais recente motor a jato para avioes de passageiros, a taxa de desvio e cada vez maior para melhorar o desempenho do motor. Para um deles, o Geared Turbofan (GTF) e desenvolvido. O modelo 3D para explicar este sistema foi projetado e feito. Os pontos do design sao; Compacto "Sistema de Engrenagem de Acionamento do Ventilador" que possui Taxa de Reducao de 3 para 1. (mostrado pela cor "VERMELHO" nas fotos) Para a rotacao de cada carretel, sao preparados o metodo do rolamento de esferas e o metodo do manequim. Todas as palhetas do estator sao omitidas desta vez, por evitar o atrito de palhetas e laminas. E cada rotor, exceto o LPT, e projetado com suporte para que possa ser impresso como uma peca unica. O angulo da lamina e feito para concordar na direcao de rotacao do carretel (View from Reback). Carretel HP: Sentido horario Carretel LP: Sentido anti-horario Ventilador: No sentido horario Alem disso, algumas partes que a impressao e considerada dificil sem suporte, sao preparadas arquivo STL com suporte. O ultimo dos dois digitos do nome do arquivo e identificado como "ws". Para facilitar o entendimento sobre o conteudo de cada peca e a ordem de montagem, sao elaboradas a divisao e a lista de pecas. Os arquivos de download incluem; -files: Arquivos STL -imagens: Detalhamento de pecas para auxiliar de montagem -Arquivo Excel: Lista de Pecas Informacoes de pecas de compra; -Rolamentos (Podem ser usados BRGs ficticios em vez dos seguintes, consulte a lista de pecas) DDL-1370ZZ (7 x 13 x 4) 2ea - Para bobina LP 689ZZ (9 x 17 x 5) 3ea - Para HP-Spool e Ventilador 675ZZ (5 x 8 x 2.5) 2ea - Trem de engrenagens de acionamento por ventilador -Tubos de aluminio Veja a lista de pecas -Parafusos Micro parafusos M1.4x3L - Appox. 60 ea - Aparafuse diretamente no orificio de 1 mm de diametro (sem porca), Parafusos M2 x 6L - 4 ea, Veja a Lista de Pecas Parafusos M3 x 8L e Arruela - 1 cada, Veja Lista de Pecas Pontos de montagem Habilidade padrao (como perfuracao, rosqueamento, arquivamento, aperto, pintura e colagem, etc.) e necessaria e perseveranca tambem. Para engrenagens: A rebarbacao (remocao das arestas vivas, etc.) e muito importante para uma rotacao suave. Rotor HPC e LPC: Tome cuidado ao remover o suporte das pas. Tempo total de impressao liquida: aprox. 31 horas (Estimado como caso de PLA 3D Fila, bico de 0,4 mm, altura de camada de 0,2 mm, 40% de preenchimento e sem jangada e suporte) Nota: Quando na impressao real, cada parametro deve ser ajustado pela sua experiencia. [Atualizacao] Ventilador opcional; https://cults3d.com/en/3d-model/tool/jet-engine-geared-turbofan-gtf-optional-fan - 2018.2.16 Rotor Modificado; https://cults3d.com/en/3d-model/tool/jet-engine-geared-turbofan-gtf-modified-parts - 21/3/2018 [Atualizacao 2018.07.12] Apenas descricao revisada. [Atualizacao] 2019.09.01 As pecas do portador de FDG sao modificadas como segue para melhorar a malha dos dentes da engrenagem. 1. Arquivos STL alterados - Indice 11 FDG-FRT-Panel201 → FDG-FRT-Panel301 - Indice 15 FDG-Rr-Panel201 → FDG-Rr-Panel301 Por favor, consulte a imagem e a foto sao adicionadas. [Atualizacao] 2021.07.14 Tamanho da foto e da imagem alterados [Atualizacao] 2024.02.04 O "Manual de Montagem" detalhado foi carregado no URL abaixo. Se voce estiver tendo problemas para monta-lo, consulte-o uma vez. https://cults3d.com/en/3d-model/tool/assembly-manual-for-jet-engine-geared-turbofan
