Motor a jato imprimivel em 3D, motorizado.

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Motor a jato imprimivel em 3D, motorizado.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

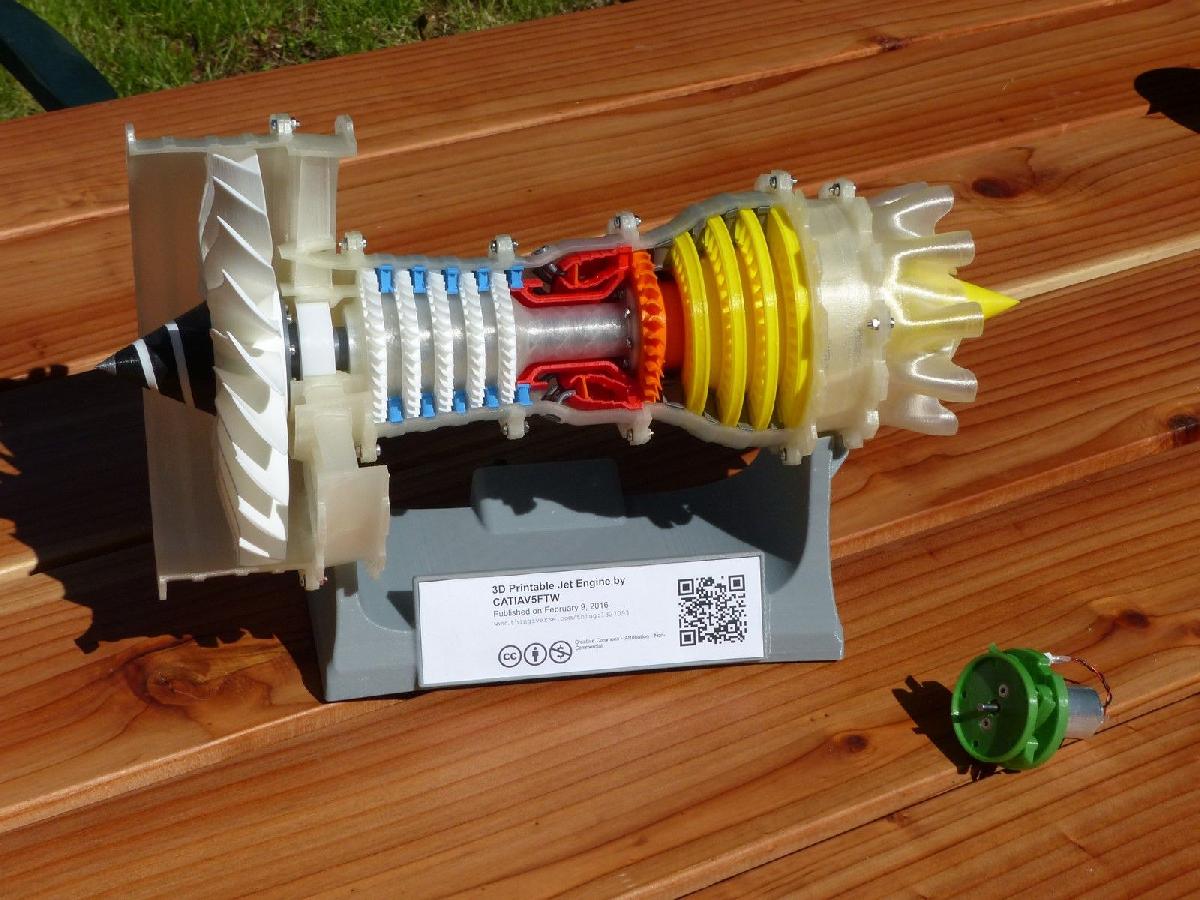

Motor a jato imprimivel em 3D, motorizado. foi projetado para Impressora 3D. Este e um remix do excelente Motor a Jato Impressao 3D criado por CATIAV5FTW.Modifiquei varias partes para incorporar um motor eletrico, para animar este maravilhoso modelo.Tempo de impressao do conjunto: 190 h 30 minutos. Cerca de 1,5 kg de PLA 3D Fila.Mantenha-se atualizado com a evolucao dos detalhes verificando a caixa de Observacao.Voce provavelmente ja percebeu, este e um remix do trabalho de CATIAV5FTW pelo qual tenho o maior respeito, estando bem colocado para saber a quantidade de trabalho de modelagem que isso lhe custou.Por isso, voce nao encontrara aqui todos os arquivos STL deste modelo, mas apenas aqueles que eu modifiquei. Voce tera que baixar os arquivos do objeto original depositados por CATIAV5FTW e especialmente ler as indicacoes que ele teve a gentileza de escrever. Observe tambem que o arquivo STEP do conjunto completo modificado por mim esta disponivel entre os arquivos que eu depositei, o que permitira que aqueles que desejarem modifiquem partes a sua vez e gerem novos arquivos STL.Atenciosamente e boas impressoes 3D.06/07/2017Otimizacao do "Coupleur_Moteur-arbre baixa pressao_V3".Este conjunto de 2 partes fornece a conexao entre o motor eletrico e o eixo de baixa pressao do modelo.Permite um leve desalinhamento do motor eletrico.Quando o motor esta parado, permite que o compressor de baixa pressao gire.(As pessoas sao curiosas e girarao a turbina a mao se voce estiver de costas).Sem acionar o motor com engrenagem, que nao e necessariamente reversivel com um baixo torque.06/09/2017O "coupleur_moteurV3" impresso com PLA 3D Fila ainda nao tem a resistencia desejada.Eu o reimprimi com o Colorfabb XT-CF20 e o resultado parece melhor.Assim, testarei uma extensao de 3mm V4, com PLA, para ver se as coisascontinuam se movendo na direcao certa. Quero evitar a obrigacao de usar algo alem do PLA para esta parte que me da trabalho.Tambem e necessario usar PLA de qualidade muito alta, caso contrario, quebra.29/06/2017O modelo voltou do Salao de Aeronautica de Paris. Ele funcionou de forma autonoma (com baterias) mais de 10 horas por dia, durante 7 dias. 2 baterias de 9V garantem um minimo de 25 horas de operacao a 1Hz. Com todas as baterias, um minimo de 100 horas de operacao e aceitavel.Para o show, eu instalei um acoplador V1, o modelo estava em vitrine e os acopladores V4 nao tinham a confiabilidade que me parecia necessaria.21/07/2017Adicao do diagrama de fiacao.Exemplo de motores adequados:https://www.pololu.com/product/1585/specshttps://www.pololu.com/product/1584Este tambem e adequado: item Pololu #: 158327/10/2017A pedido de OLGA_M, dividi o suporte em duas partes: Esquerda e Direita para imprimir em uma impressora 3D menor.Arquivos STL e STEP fornecidos.Suportes necessarios.Um rebaixamento foi feito para facilitar o alinhamento das pecas para o montagem por colagem.Para responder a pergunta de Olga sobre os dois conjuntos de folga axial, adicionei uma vista em secao com flechas indicando sua localizacao. A espessura dessas calcas depende da precisao de suas impressoes e deve ser ajustada conforme necessario. No melhor dos casos, elas nao serao necessarias.28/11/2017Ola OlgaA parte marcada com 1 e o eixo de saida do motorreductor de sua escolha.As outras partes sao hardware padrao. Nao sao pecas impressas.Como sao parafusos mecanicos, e necessario roscar os buracos que os recebem.Atenciosamente.15/12/2017Ola OlgaSimplesmente usei "Coupleur_Moteur-arbre_BP_V1_Slic3r"Esta e uma peca "fusivel" que se quebrara se alguem tentar girar a turbina a mao ou parar o compressor de baixa pressao enquanto o motor esta funcionando. Portanto, forneca uma ou duas pecas de reposicao para reparar em caso de exposicao publica.Por minha parte, a turbina esta sob uma campana transparente quando a exponho.Melhores cumprimentos.20/02/2018Adicionados os datasheets dos componentes eletricos usados e suas fontes.

Baixar

O arquivo "Motor a jato imprimível em 3D, motorizado" é uma recriação impressionante que mistura design técnico e funcionalidade, criado como uma versão remixada da obra original de CATIAV5FTW. Este modelo não só mantém a estética de um motor a jato, mas também o torna interativo, incorporando um motor elétrico que anima o modelo, oferecendo um toque dinâmico que chama a atenção em exposições e demonstrações.

### Características Técnicas

- **Tempo de Impressão**: O conjunto leva aproximadamente 190 horas e 30 minutos para ser impresso, consumindo cerca de 1,5 kg de PLA. Esse tempo refere-se à impressão de todas as peças necessárias para a montagem do motor, demonstrando a complexidade e o nível de detalhe do design.

- **Material**: O modelo é projetado para ser impresso em PLA, um material comum em impressoras 3D, com suas propriedades padrão. No entanto, para algumas partes críticas, como o acoplador, foram realizados testes com outros tipos de PLA, como Colorfabb XT-CF20, para aumentar a durabilidade e resistência das peças.

### Melhorias e Modificações
O autor fez várias melhorias e otimizações ao design original:
1. **Acoplamento do Motor**: A parte "Coupleur_Moteur-arbre baixa pressao_V3" foi projetada para conectar o motor elétrico ao eixo de baixa pressão do modelo, permitindo um leve desalinhamento, o que ajuda na operação manual sem danificar o mecanismo.

2. **Divisão do Suporte**: Para facilitar a impressão em impressoras 3D menores, o suporte foi dividido em duas partes, "Esquerda" e "Direita", com ajustes para melhor alinhamento durante a montagem.

3. **Especificações dos Motores**: O autor adicionou links e sugestões para motores adequados que podem ser usados para o projeto, ajudando os interessados a encontrar componentes eletrônicos compatíveis.

### Considerações Finais
O trabalho respeita o esforço original de CATIAV5FTW e, por isso, não inclui todas as peças do modelo original, mas sim as partes que foram modificadas. O autor incentiva a colaboração e exploração, disponibilizando tanto os arquivos STL das modificações quanto um arquivo STEP para quem desejar fazer suas próprias alterações.

O modelo serve como uma excelente oportunidade para hobbyistas e entusiastas de impressão 3D, oferecendo um desafio interessante e um resultado visualmente impressionante e funcional. A ideia de incluir um motor elétrico e toda a complexidade envolvida também traz um elemento educativo e experimental a quem o imprime e monta.
