Sobre o objeto 3D Motor a jato, 2 carreteis, corrente

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Motor a jato, 2 carreteis, corrente foi projetado para Impressora 3D. Motor a jato; 2 estagios, atualPara o motor a jato atual para avioes de passageiros de classe media, e utilizado o motor melhorado de 2 estagios.Um modelo 3D foi projetado e criado para explicar as diferentes caracteristicas em comparacao com os mais recentes modelos de motor turbofan "3 estagios" e "com engrenagem".https://www.thingiverse.com/thing:2437217 (3 estagios)https://www.thingiverse.com/thing:2462343 (GTF)Os pontos do design sao;Para a rotacao de cada estagio, apenas o metodo de rolamento simulado esta preparado.Todas as laminas do estator estao omitidas desta vez, para evitar atrito entre as laminas e as palhetas.Alem disso, algumas partes que a impressao e considerada dificil sem suporte, tem arquivo STL preparado com suporte. Os ultimos dois digitos do nome do arquivo sao identificados como "ws".Para facilitar a compreensao sobre o conteudo de cada parte e a ordem de montagem, uma lista de partes e detalhamento sao preparados.Os arquivos para download incluem;-arquivos: Arquivos STL (43 itens)-imagens: Detalhamento das partes para auxilio na montagem-Arquivo Excel: Lista de partesInformacoes sobre a compra de pecas;-Tubes de aluminioVer lista de partes-ParafusosParafusos micro M1.4x3.5L - Aproximadamente 40 un - Parafuso direto em buraco de 1 mm de diametro (sem porca)Parafusos M2 x 6L - 4 un, Ver lista de partesPontos de montagemHabilidade padrao (como furar, rosquear, desbastar, apertar, pintar e colar, etc) e necessaria, assim como persistencia.Tempo total de impressao liquida: Aprox. 52H(Estimado como caso de PLA 3D Fila, bico de 0,4 mm, altura de camada de 0,2 mm, 40% de preenchimento e sem plataforma e suporte)Nota: Quando na impressao real, cada parametro pode ser ajustado de acordo com sua experiencia.[Atualizacao]Rotor; https://www.thingiverse.com/thing:2835643 - 22.3.2018

Baixar

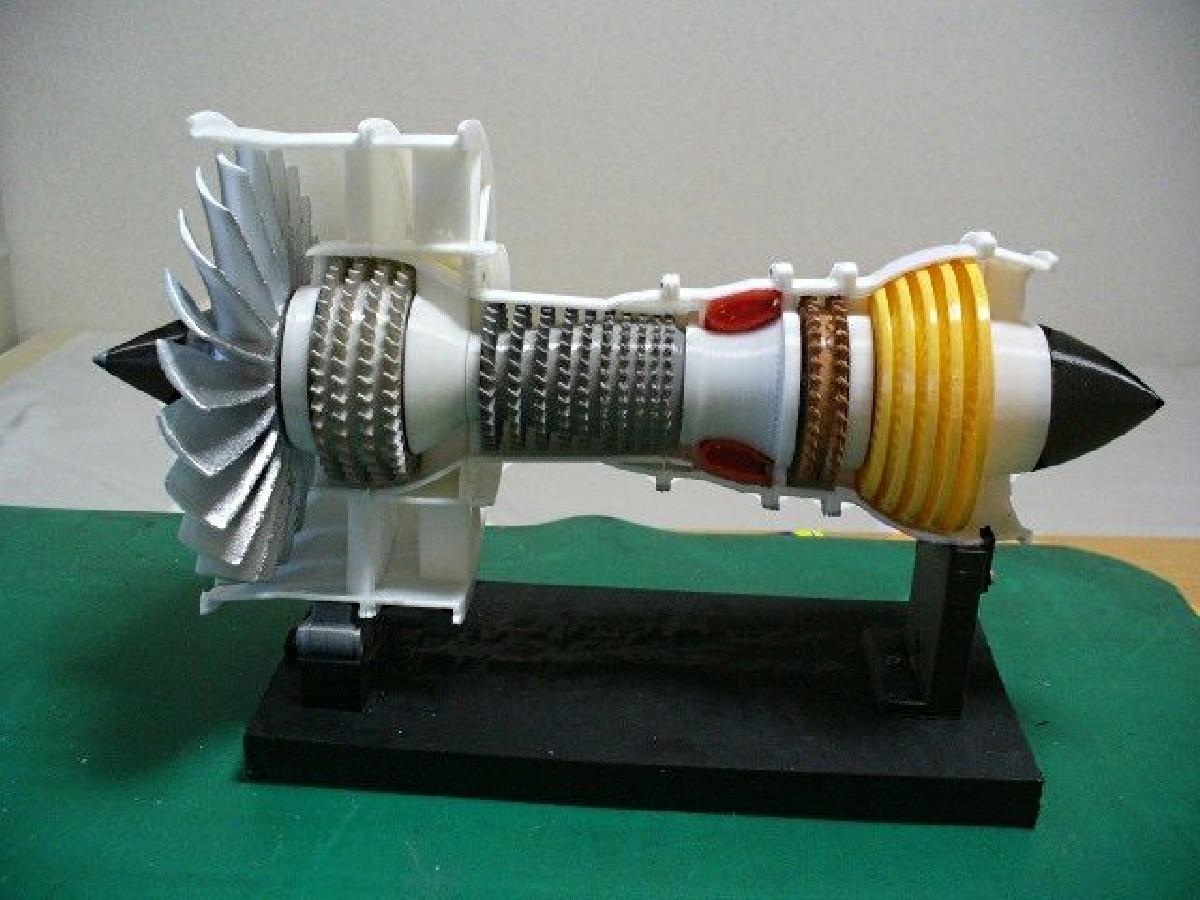

O modelo 3D chamado "Motor a jato, 2 carreteis, corrente" é uma representação detalhada de um motor a jato de dois estágios, projetada especificamente para simular e demonstrar suas características em comparação com os modelos mais recentes de turbofan, como o de três estágios e o com engrenagem.

### Descrição do Modelo

Este motor é destinado a aeronaves de passageiros de classe média e utiliza um design melhorado que visa otimizar o desempenho e a eficiência. O modelo 3D foi planejado para ser educativo, permitindo a observação e a análise de suas partes em relação a outros motores de aviação.

### Características do Design

1. **Método de Rolamento Simulado**: O modelo utiliza um sistema de rolamento falso para a rotação de cada estágio, proporcionando uma representação mais clara de como o motor funcionaria na prática.

2. **Ausência de Lâminas do Estator**: O design omite as lâminas do estator, a fim de evitar atrito entre elas e as palhetas, o que pode melhorar a eficiência na simulação do motor.

3. **Arquivos STL com Suporte**: Para facilitar a impressão, particularmente em partes que podem ser desafiadoras sem suporte, alguns arquivos STL são fornecidos com suporte incluído, identificados com "ws" nos últimos dois dígitos do nome do arquivo.

### Conteúdo do Download

Os arquivos disponíveis para download incluem:
- **Arquivos STL**: Um total de 43 itens que compõem o modelo do motor.
- **Imagens**: Detalhes visuais das peças para auxiliar na montagem do modelo.
- **Arquivo Excel**: Uma lista de peças necessárias para a construção.

### Materiais Necessários

Para a montagem do modelo, os seguintes materiais são recomendados:
- **Tubos de Alumínio**: Consultar a lista de peças para detalhes específicos.
- **Parafusos**: Inclui parafusos micro M1.4x3.5L (aproximadamente 40 unidades) e parafusos M2 x 6L (4 unidades), com a especificação de que os primeiros são para inserção sem porca.

### Habilidades Necessárias

A montagem do modelo exige habilidades padrão de trabalho manual, como:
- Furação
- Rosqueamento
- Desbaste
- Apertar
- Pintura
- Colagem

Além disso, é necessário ter perseverança para realizar uma montagem bem-sucedida.

### Tempo de Impressão

O tempo estimado para a impressão é de aproximadamente 52 horas, considerando condições padrão de impressão com PLA e um bico de 0,4 mm. Os parâmetros podem ser ajustados conforme a experiência do usuário.

### Atualizações

Houve atualizações no modelo, incluindo um novo arquivo relacionado ao rotor, que pode ser encontrado no link fornecido.

Este modelo 3D oferece uma ferramenta valiosa para estudantes, entusiastas de aviação e profissionais da engenharia, permitindo uma melhor compreensão do funcionamento e das características dos motores a jato contemporâneos.
