Sobre o objeto 3D MONTAGEM FPV

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

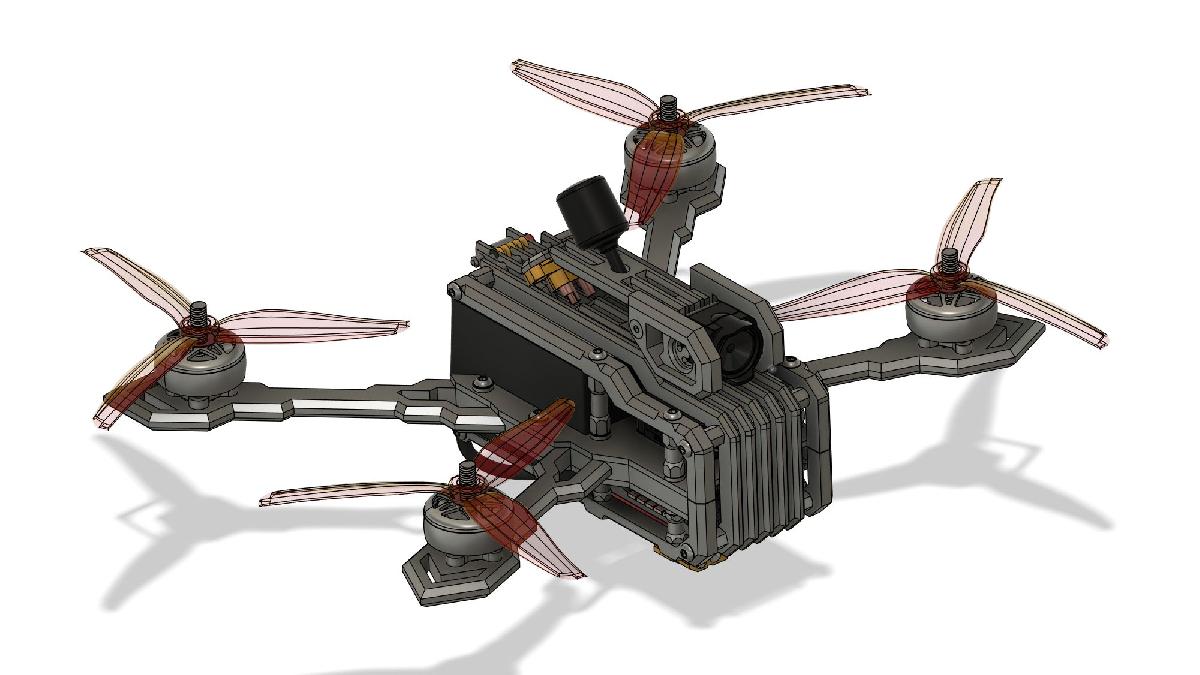

MONTAGEM FPV foi projetado para Impressora 3D. Ola a todos, aqui esta um prototipo de um quadro FPV. Ele tem varias vantagens:protecao de lipo excelente centro de gravidadeconexao e travamento de lipo faceisMas tambem algumas desvantagens: complexo de configurarpode ser pesado Uma parte do quadro deve ser impressa com uma impressora 3D e a outra deve ser fabricada em CNC para as partes de carbono. para parafusos, espacadores, porcas, voce pode encontra-los no ali-express:-Espacadores hexagonais de aluminio M3 (20mm) x 2-Espacadores hexagonais de aluminio M3 (15mm) x 2-Espacadores hexagonais de aluminio M3 (10mm) x 4Parafusos torx M3 (10mm) x 2Parafusos torx M3 (14mm) x 12Parafusos torx M3 (35mm) x 4Conector macho XT60E-M XT60E1-M macro count60Bateria lipo: 1800mha ZEEE 120c 6s 22.2v 39.96WhBateria lipo: 1500mha ZEEE 120c 6s 22.2v Dimensoes LIPO : (z; 44mm) (y; 53mm) (x; 60→100mm)

Baixar

### Montagem FPV: Um Guia Completo para Impressão 3D e Fabricabilidade

A popularização dos drones e da tecnologia FPV (First Person View) revolucionou a maneira como interagimos com o mundo ao nosso redor. Entre os vários componentes que compõem um drone, o quadro é um dos elementos mais críticos que define o desempenho e a estrutura geral da aeronave. Neste contexto, o arquivo de montagem denominado "MONTAGEM FPV" oferece um protótipo que se destaca por suas vantagens e desvantagens touchadas com precisão pelo autor. Este artigo irá explorar em profundidade os detalhes do modelo, sua montagem, os materiais necessários, assim como considerar suas vantagens e desvantagens.

#### O Que é FPV?

Antes de começarmos a dissecação do modelo “MONTAGEM FPV”, é essencial entender o que significa FPV. Um sistema FPV permite que os pilotos visualizem o que uma câmera montada no drone está capturando em tempo real, proporcionando uma experiência de voo imersiva. Isso é particularmente útil em corridas de drones, filmagens aéreas e em aplicações de modelismo.

### Vantagens do Quadro FPV

1. **Proteção de Lipo**: A proteção das baterias LiPo (Lithium Polymer) é crucial. Em voos acidentais ou em manobras arriscadas, proteger a bateria pode ser a diferença entre um voo intacto e um desastre. O quadro “MONTAGEM FPV” é projetado para garantir que as baterias fiquem seguras, minimizando o risco de danos.

2. **Excelente Centro de Gravidade**: Um centro de gravidade bem posicionado é fundamental para a estabilidade e manobrabilidade do drone durante o voo. O design do quadro idealiza um centro de gravidade equilibrado, o que facilita voos mais suaves e previsíveis, melhorando a experiência do piloto.

3. **Fácil Conexão e Travamento de Lipo**: Um sistema de conexão intuitivo e eficaz para as baterias é vital, especialmente durante a montagem e manutenção do drone. A prototipagem garantiu que o acesso às baterias e o seu travamento sejam simples, o que é uma vantagem significativa para usuários que desejam troca rápida de batarias durante os voos.

### Desvantagens do Quadro FPV

1. **Complexo de Configurar**: Apesar de suas vantagens, um dos principais pontos críticos destacados pelo autor é a complexidade de configuração do quadro. Isso se refere à necessidade de habilidades específicas e possíveis conhecimentos técnicos em eletrônica e montagem, o que pode ser um fator desestimulante para iniciantes.

2. **Peso**: O peso total do drone influencia a sua manobrabilidade e capacidade de voo. Embora algumas partes do quadro possam ser projetadas para serem leves, a combinação de componentes 3D impressos e partes CNC pode resultar em um peso total maior do que o ideal, o que pode afetar o desempenho.

### Materiais Necessários

A construção do quadro envolve tanto partes impressas em 3D quanto componentes mecanicamente fabricados. O autor recomenda o uso de uma impressora 3D para algumas partes do quadro, enquanto outras devem ser fabricadas em CNC, especialmente para as partes de carbono, que são conhecidas por sua leveza e resistência.

#### Componentes Recomendados

- **Espaçadores**:
- Espaçadores hexagonais de alumínio M3 (20mm) x 2
- Espaçadores hexagonais de alumínio M3 (15mm) x 2
- Espaçadores hexagonais de alumínio M3 (10mm) x 4

- **Parafusos**:
- Parafusos torx M3 (10mm) x 2
- Parafusos torx M3 (14mm) x 12
- Parafusos torx M3 (35mm) x 4

- **Conexão**:
- Conector macho XT60E-M, um item tipicamente utilizado para conexões de baterias de drones.

- **Baterias**:
- Baterias LiPo de 1800mAh ZEEE 120c 6s 22.2v (39.96Wh)
- Baterias LiPo de 1500mAh ZEEE 120c 6s 22.2v

- **Dimensões da Bateria LiPo**:
- (z; 44mm) (y; 53mm) (x; 60mm → 100mm)

É recomendável adquirir os itens na plataforma AliExpress, que frequentemente oferece uma ampla gama de componentes à disposição e, geralmente, a bons preços.

### Processo de Montagem

A montagem do quadro FPV requer atenção aos detalhes e um entendimento sólido da mecânica e da eletrônica envolvidas. O primeiro passo começa com a impressão em 3D das partes projetadas, que devem ser feitas com um material robusto para garantir durabilidade. É importante usar uma impressora 3D de alta qualidade que possa fornecer as especificações necessárias.

Após a impressão, as partes devem ser verificadas quanto à precisão de medidas e quaisquer falhas no material. Uma vez que todas as peças estejam em ordem, é hora de proceder à montagem inicial, que envolve a conexão das partes impressas com os componentes de alumínio e parafusos.

Uma parte crítica da montagem envolve a instalação das baterias e as conexões elétricas necessárias. A instalação do conector macho XT60E-M deve ser feita com cuidado, garantindo que as conexões estejam seguras.

### Montagem e Configuração do Drone

Assim que todas as partes estiverem unidas, é essencial assegurar a estabilidade do drone através de testes de balanço e ajuste do centro de gravidade. Isso pode envolver o deslocamento de certos componentes, como a bateria, para encontrar a posição ideal. Após isso, faz-se a calibração dos motores e do controlador de voo, que são cruciais para o desempenho do drone.

### Conclusão

O modelo “MONTAGEM FPV” é um projeto fascinante que combina a inovação da impressão 3D com técnicas de fabricação CNC robustas. Embora apresente algumas desvantagens, suas vantagens em questões de proteção, balanceamento e praticidade na troca das baterias são bastante significativas.

É um projeto que pode não ser ideal para iniciantes, dada sua complexidade de configuração e o peso potencial, mas é extremamente válido para hobbyistas experientes e entusiastas do FPV. A capacidade de personalização e a flexibilidade oferecida pela impressão 3D são, sem dúvida, um atrativo para aqueles que desejam se aprofundar nesse universo.

Portanto, com a correta atenção aos detalhes e uma preparação bem planejada, é possível montar um quadro FPV altamente funcional e eficiente que pode oferecer uma experiência incrível de voo e filmagem.
