Montagem do eixo de 65 mm e sapata de poeira para CNC 3018

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Montagem do eixo de 65 mm e sapata de poeira para CNC 3018

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Montagem do eixo de 65 mm e sapata de poeira para CNC 3018

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

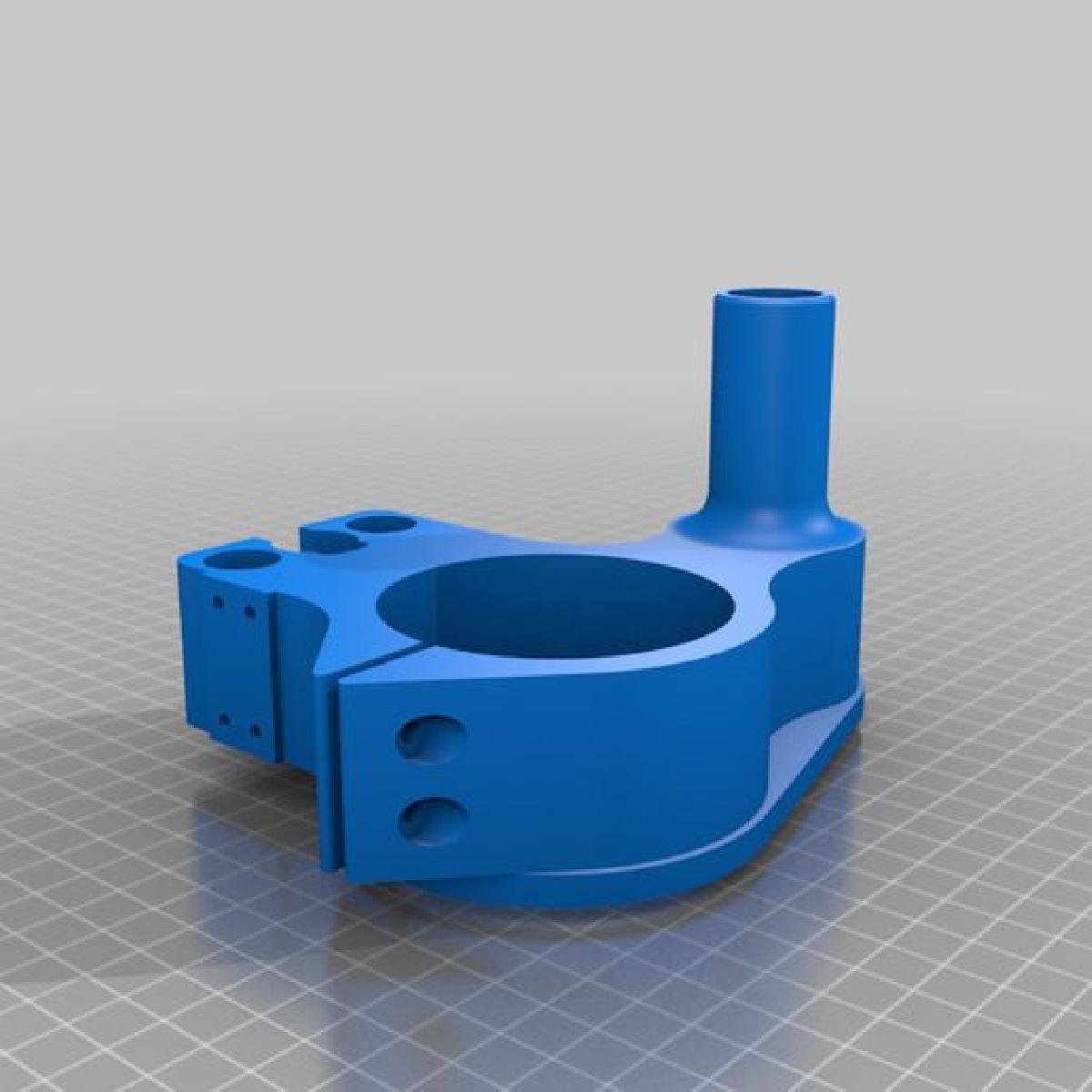

Montagem do eixo de 65 mm e sapata de poeira para CNC 3018 foi projetado para Impressora 3D. Esta e uma combinacao de montagem de fuso e sapata de poeira / bota de poeira para um CNC Sainsmart 3018 para um fuso de 65 mm (por exemplo, Makita RT0701C). O tubo de entrada de vacuo e para uma mangueira de 1". Destina-se a ser um pouco modular. Inclui o design original do Fusion 360, caso voce queira ajusta-lo para sua configuracao. Reutilizei a porca de folga e a mola do suporte do eixo original, mas comprei novos rolamentos. Tambem nao tentei puxar a porca do parafuso de avanco do suporte do eixo original - comprei um novo. No _minimo_ voce precisara de: - 2 - Parafusos e porcas M4x20mm. [[Amazon](https://amzn.to/342y4Ed)] Isso e para apertar o suporte ao redor do eixo. - Porca de parafuso de avanco T8. [[Amazon](https://amzn.to/2DO3cwR)] Eu tenho o parafuso de avanco de estoque que tem um passo de 2 mm e 2 partidas. Se voce trocou o parafuso de avanco, escolha a porca apropriada. - 4 - Rolamentos lineares LM8SUU. [[Amazon](https://amzn.to/31Zgiz6)] Estes sao os mesmos rolamentos usados no suporte do eixo de estoque. Voce pode reutilizar os do suporte do eixo de estoque, se desejar. - 4 - imas redondos de 12 mm x 3 mm. [[Amazon](https://amzn.to/2YF1WDw)] - Epoxi ou outro adesivo para colar os imas nas metades superior e inferior. [[Amazon](https://amzn.to/2YGUGr6)] Se voce quiser o pincel, precisara de: - Escova flexivel, com cerca de 60-70 mm de altura, cerca de 40 cm de comprimento. [[Amazon](https://amzn.to/2VrdFDK)] - Fecho de gancho e laco ("Velcro") de 5/8", cerca de 40 cm. [[Amazon](https://amzn.to/2AbF6Kx)] - Tecido ou cola para artesanato (para prendero gancho e o laco ao pincel) [[Amazon](https://amzn.to/3eHF6AP)] Se voce quiser aparafusar os interruptores de fim de curso no suporte do fuso para o eixo Z: - 4 - Insercoes roscadas M2x6x3,5mm. [[Amazon](https://amzn.to/31ZgO00)] - 4 - Parafusos M2x12mm. [[Amazon](https://amzn.to/3hclo1e)] Ha uma foto dos interruptores de limite que uso abaixo nas instrucoes de pos-impressao. Voce pode ve-los [aqui na Amazon tambem] (https://amzn.to/33Yl16W).

Baixar

O arquivo "Montagem do eixo de 65 mm e sapata de poeira para CNC 3018" é um design projetado para melhorar a funcionalidade de uma fresadora CNC Sainsmart 3018, especificamente adaptado para um eixo de fuso de 65 mm, como o modelo Makita RT0701C. Este modelo é bastante interessante para usuários que desejam personalizar e otimizar sua máquina para melhores resultados.

### Descrição do Projeto:

1. **Estrutura Modular**:
O design é modular, permitindo que os usuários ajustem a configuração conforme suas necessidades específicas. Essa modularidade facilita a troca de componentes ou a adição de novos recursos sem a necessidade de um redesign completo.

2. **Componentes Reutilizáveis**:
O autor fez uso de peças já existentes, como a porca de folga e a mola do suporte original do eixo, além de realizar a compra de novos rolamentos, demonstrando uma boa prática de reutilização e economia.

3. **Peças Necessárias**:
O projeto requer um conjunto específico de peças que são descritas detalhadamente, com links para compra, incluindo suportes, porcas, rolamentos e ímãs. Essa transparência é valiosa para os usuários que desejam seguir as instruções facilmente.

4. **Pincel de Coleta de Poeira**:
Além da montagem principal, o autor oferece uma opção para adicionar um pincel flexível que ajuda na coleta de poeira, aumentando a eficiência e a limpeza durante a operação da CNC.

5. **Interruptores de Fim de Curso**:
Para quem deseja incorporar interrupções de segurança ou monitorar a posição do eixo Z, há uma lista de componentes adicionais para a instalação de interruptores de fim de curso.

### Considerações Técnicas:

- **Impressão 3D**:
O modelo foi criado em software CAD (Fusion 360), permitindo ajustes personalizados no design. Isso é essencial para usuários que podem ter necessidades razões específicas, como tamanhos ou formatos de peças que demandem modificação.

- **Materiais e Montagem**:
Além dos componentes mecânicos, o projeto sugere o uso de epóxi ou outro adesivo para fixação de ímãs, garantindo que o pincel de coleta de poeira funcione de maneira eficaz.

### Conclusão:

Esse arquivo é uma excelente escolha para entusiastas de CNC que desejam aprimorar suas máquinas, proporcionando uma forma de personalização que pode levar a uma melhor performance e eficiência. A documentação completa, com links para os materiais necessários e instruções detalhadas, torna o processo de implementação mais acessível e menos intimidante para iniciantes e experientes.
