Montagem da Base Cinematica Railcore II

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Montagem da Base Cinematica Railcore II

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

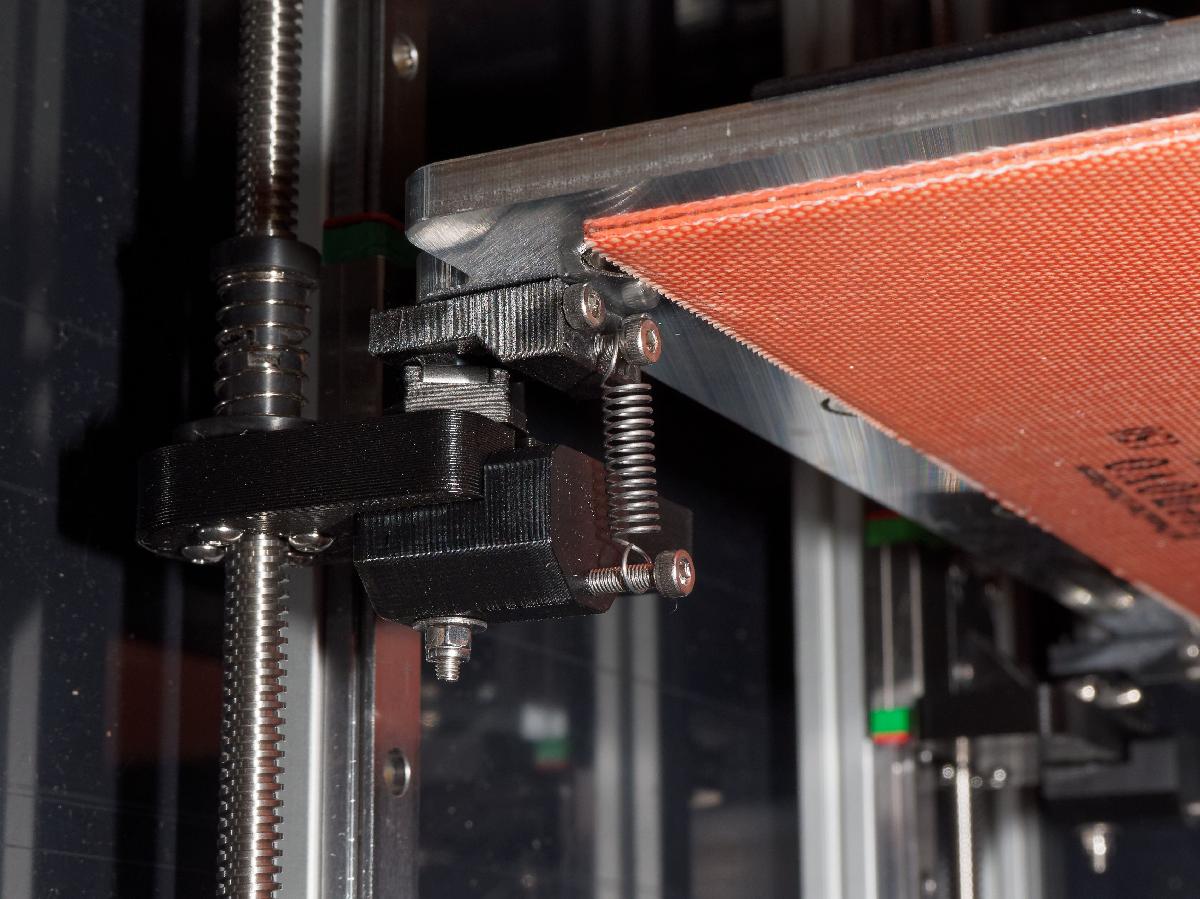

Montagem da Base Cinematica Railcore II foi projetado para Impressora 3D. Atualizacao 12 de julho de 2019)Atualizei isso para incluir pre-tensao usando molas esticadas entre as cabecas dos parafusos do lado da plataforma e do lado do gancho da montagem. Os novos arquivos estao prefixados como MK2.A montagem esferica e diferente para os lados esquerdo e direito, para acomodar os cabos da cama aquecida no lado direito.A escolha da mola sera bastante permissiva, mas eu usei uma dessas em cada montagem do lado esquerdo:https://www.mcmaster.com/9044K194E duas dessas na montagem do lado direito:https://www.mcmaster.com/9044K178Inclui furos nas montagens esfericas, para permitir que voce passe parafusos longos M3 para rigidificar o plastico. Isso parece funcionar muito bem, mas voce provavelmente pode se virar sem eles.As fotos e renderizacoes devem deixar obvio como montar isso. Poste nos comentarios ou me mande uma mensagem se voce tiver alguma duvida.###########Criamos este sistema de acoplamento cinematico para superar o risco de travamento do eixo z na impressora Railcore.Lista de Materiais (para configuracao Maxwell com pre-tensao por mola):As pecas impressas3x parafusos M3x30mm para as montagens do gancho7x M3x ~16mm para as montagens das molas6x porcas M3 & arruelas opcionais3x rolamentos de esferas de aco de 8mm (link da Amazon abaixo)6x hastes de mancal de rosca M3 de 8mm de longo e 6mm de diametro (link da Amazon abaixo)2x Mola McMaster Carr 9044K1942x Mola McMaster Carr 9044K178Parafusos de reforco opcionais:2x M3x40 para montagem da cama do lado direito4x M3x25 para montagens da cama do lado esquerdoO acoplamento cinematico evita a sobre restricao da cama e permite que o eixo z se mova livremente, independentemente de qualquer desalinhamento nos trilhos z.Usar o arranjo de acoplamento cinematico de Kelvin permite que a maior parte do controle posicional venha do trilho frontal esquerdo, que e o mais facil de alinhar. O trilho traseiro esquerdo tera efeito reduzido na posicao da cama, e o trilho do lado direito tera quase nenhum impacto na posicao da cama, alem de mante-la nivelada.Tambem e possivel usar as mesmas pecas para gerar um acoplamento Maxwell, que ira average as alocacoes de cada trilho. Eu nao vejo muito beneficio nisso nesta aplicacao, a menos que a vibracao da impressora passando para a cama prove ser um problema. A configuracao Kelvin pode ser mais suscetivel a aceleracoes bruscas no eixo y, em comparacao com a Maxwell.(Na verdade, esta e uma versao modificada do acoplamento de Kelvin, uma vez que usei dois cilindros cruzados para a posicao de contato de ponto unico, em vez de uma esfera e uma superficie plana. Isso nao afeta a funcionalidade, mas nos permite usar apenas dois tipos de componentes.)Este e um trabalho em andamento, fiz varias impressoes sem problemas, mas minha Railcore e nova, entao nao tenho muitos dados de antes e depois, e eu realmente apreciaria feedback.Um aviso, com o design atual, a cama esta apenas descansando nas montagens, uma forca lateral significativa pode derrubar a cama e causar danos. Tenha cuidado ao remover impressoes ou trabalhar na impressora. Sugiro levantar a cama e apoia-la no fundo da impressora quando nao estiver em uso. Voce tambem precisara reduzir a sua altura maxima do eixo z em aproximadamente 10mm.Alem disso, observe que as montagens superiores estarao a temperatura da cama, entao provavelmente e melhor optar diretamente por ABS ou PC. Todas as pecas sao impressas sem suportes, nas orientacoes mostradas na captura de tela.Se isso se mostrar eficaz, o proximo passo sera adicionar parafusos de pre-tensao flutuantes para mante-lo no lugar.O arquivo do Fusion 360 esta baguncado, mas eu o adicionei.Os diagramas mostram como ele se monta, as hastes podem ser aparafusadas, as esferas apenas se encaixam para mim.Pecas:Uxcell a16050300ux0563 M3 304 Aco Inoxidavel Haste de Manometro Rosqueada para Conector Redondo, 10 pcs https://www.amazon.com/dp/B01HSTUZW8/ref=cm_sw_r_cp_apa_i_AwRgDbDY8JVKA100 Esferas de Rolamento de Aco Cromado de 8mm https://www.amazon.com/dp/B008M3584K/ref=cm_sw_r_cp_apa_i_LiVgDbXHMNW6CLeitura sobre acoplamentos cinematicos:https://en.wikipedia.org/wiki/Kinematic_couplinghttps://www.precisionballs.com/KINEMATIC_ENCYCLOPEDIA.php#k1

Baixar
