Molinillo com ilusao optica

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Molinillo com ilusao optica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

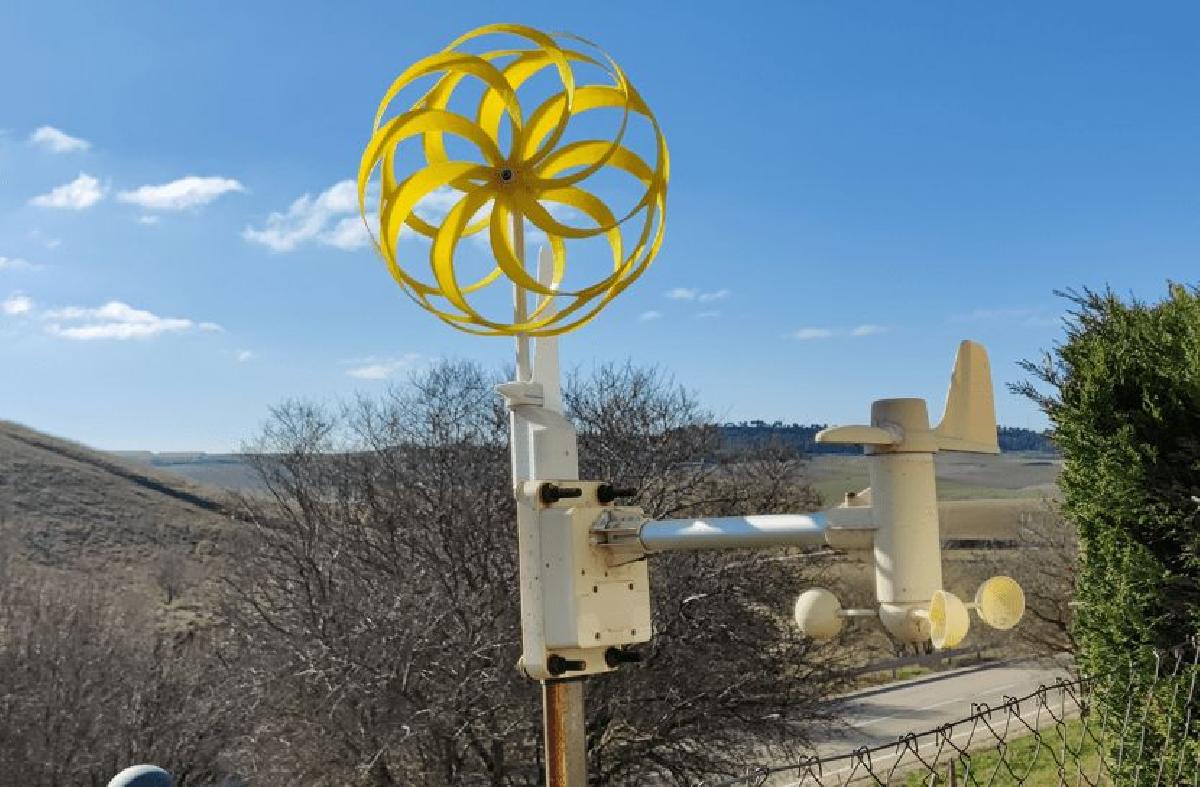

Molinillo com ilusao optica foi projetado para Impressora 3D. NOVA VERSAO 2023.01https://youtu.be/kEni73RmDT4Esta nova versao do moinho de Dalpek https://www.thingiverse.com/thing:705095 e uma variante do moinho que fiz anteriormente https://www.thingiverse.com/thing:5377481, mas com modificacoes importantes:Assim como o original de Dalpek, agora nao possui rolamentos, portanto, nao ha problema em coloca-lo em um local exposto a chuva.Possui um leme (peca 9) que orienta o moinho para que esteja sempre voltado para o vento.Atraves da peca 12, pode-se fixa-lo em qualquer barra ou pedaco de diferentes diametros com um par de bracadeiras.As helices agora medem 20 cm de diametro, um pouco menos do que antes, facilitando a colocacao na cama das impressoras mais comuns.O design tem multiplas pecas para facilitar a impressao sem suportes e, alem disso, as pecas mais sujeitas a desgaste (5, 6, 10 e 12) sao de tamanho pequeno, de modo que se um dia for necessario substitui-las, nao havera muito gasto de filamento.O mastil (peca 8) agora esta reforcado, pois em ventos muito fortes costumava se quebrar (isso aconteceu 3 vezes comigo) e como um deles estava instalado na varanda de um apartamento e acabou na rua, por seguranca, se voltar a quebrar, adicionei um canal ao longo do mastil para introduzir um fio de pesca de 0,5 mm que fica ancorado por baixo com os parafusos 15. Caso um vento forte o quebrasse, toda a parte superior ficaria pendurada, evitando que caia na rua, evitando riscos desnecessarios e que a parte solta se perca ou quebre.PECAS13 pecas impressas em PETG XT 3D Fila (para suportar melhor altas temperaturas):Na captura do Cura, podemos ver a posicao de todas as pecas, menos as helices, para serem impressas sem a necessidade de suportes.1A e 1B sao as helices. Sao diferentes, a 1A vai na parte frontal e a 1B na traseira (onde esta a cauda do leme).4x2, arruelas (possuem uma pequena muesca caso se deseje lubrifica-las por ali)5x2, aneis roscados, roscam-se nas helices6x2, pecas roscadas. Rosqueiam-se no mastil (8) e encaixam-se em (5). Podem ser apertadas/desapertadas com uma chave de 16 mm.8x1, mastil9x1, leme10x1, encaixa-se no mastil e permite a rotacao de todo o conjunto superior conforme a direcao do vento12x1, recobre a (10) permitindo a rotacao da mesma14x1, fechamento que se une a (10)12 pecas nao impressas:2x2: parafusos de m2,5x20mm3x2: arruelas de m2,5 6x0,57x2: porcas de seguranca de m2,511x1: parafuso de m3x5mm e de cabeca redonda13x2: bracadeiras15x2: parafusos m3x10mm16x1: tubo ou barra para colocar o moinho. Aceita variedade de diametros.POS-PROCESSAMENTO:As pecas que suportarao atrito (5, 6, 10 e 12) tem que estar muito lisas, portanto, convem apara-las com uma lima cuidadosamente para evitar pequenas imperfeicoes da impressao (costura, fios, etc.) e assim ter uma superficie o mais suave possivel.As pecas que se encaixam entre si costumam ter uma tolerancia de 0,2 mm. Dependendo de quao ajustada esta sua impressora, podem precisar de um pequeno retoque com uma lima.As pecas roscadas devem ajustar bem sem precisar fazer nada.MONTAGEM:O processo e como mostrado no video.01) Colocamos as duas porcas (7) em seus respectivos espacos nas pecas (6)02) Rosqueamos as pecas (6) no mastil (8). Basta aperta-las com a mao, embora se possa usar uma chave de 16 mm.03) Por outro lado, rosqueamos as pecas (5) nas helices (1A) e (1B)04) Agora, encaixamos as helices com seus aneis nas pecas (6). Por enquanto, nao importa em que lado colocamos cada helice.05) Nos parafusos (2), colocamos primeiro uma arruela (3) e depois uma arruela (4) respectivamente.06) Passamos esses parafusos pelo buraco das helices e, em seguida, pelos buracos das pecas (6), rosqueando-os nas porcas que tem em seu interior. Apertamos para que haja uma uniao solida com as pecas (6), mas que as helices girem livremente.07) Introduzimos o leme (9) no mastil (8). Agora, a orientacao do mesmo e importante, pois determina qual helice estara na frente e qual estara atras. A (1A) deve ficar na frente, pois isso fara com que ambas as helices girem no sentido horario, fazendo com que as pecas roscadas (5 e 6) nao se soltem. Se fosse ao contrario, girariam no sentido anti-horario e poderiam acabar se desenroscando.08) Colocamos a peca (10) ate o fundo no mastil (8) e a fixamos com o parafuso (11) ao proprio mastil.09) Colocamos a peca (12), encaixando-a na (10)10) Por baixo dela, colocamos a peca (14) e a seguramos com os dois parafusos (15).11) Agora falta apenas unir tudo isso a barra ou tubo (16) que temos preparado, isso e feito com um par de bracadeiras (13) que se unem a peca (12).12) OPCIONAL. Embora o mastil esteja muito reforcado, opcionalmente, especialmente se formos colocar o moinho em algum lugar que possa cair na rua em caso de quebra do mastil, pode-se adicionar um fio de pesca pelo conduto que percorre todo o mastil. E necessario fazer um no em uma extremidade do fio e introduzir a outra extremidade por esse conduto, comecando pela rosca da parte superior.No passo 10), ao apertar os parafusos (15), prenderemos o fio com suas cabecas sobre a peca (14).NOTAS:O leme (9) impresso que aparece no video e um pouco diferente do que esta no design. Isso se deve ao fato de que quando reforcei o mastil (8) o leme que tinha impresso nao servia mais, entao, para aproveita-lo, projetei uma peca que permitisse, fazendo as modificacoes necessarias, encaixa-lo no novo mastil.Igualmente, o suporte (12) e diferente, o do video foi feito para uma barra de armario e o do design foi pensado para poder usar tubos ou barras de diferentes diametros, tambem serviria uma barra de armario.Pode-se adicionar um lubrificante nas partes que estao sujeitas a atrito, em algumas ocasioes fiz isso, mas se as pecas estao bem impressas, nao parece muito necessario. Alem disso, tem a desvantagem de sujar as pecas.E melhor fazer as duas helices da mesma cor para que a "ilusao optica" funcione.
