Sobre o objeto 3D Modulo DNX MFACE USB HUB para GPD WIN2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

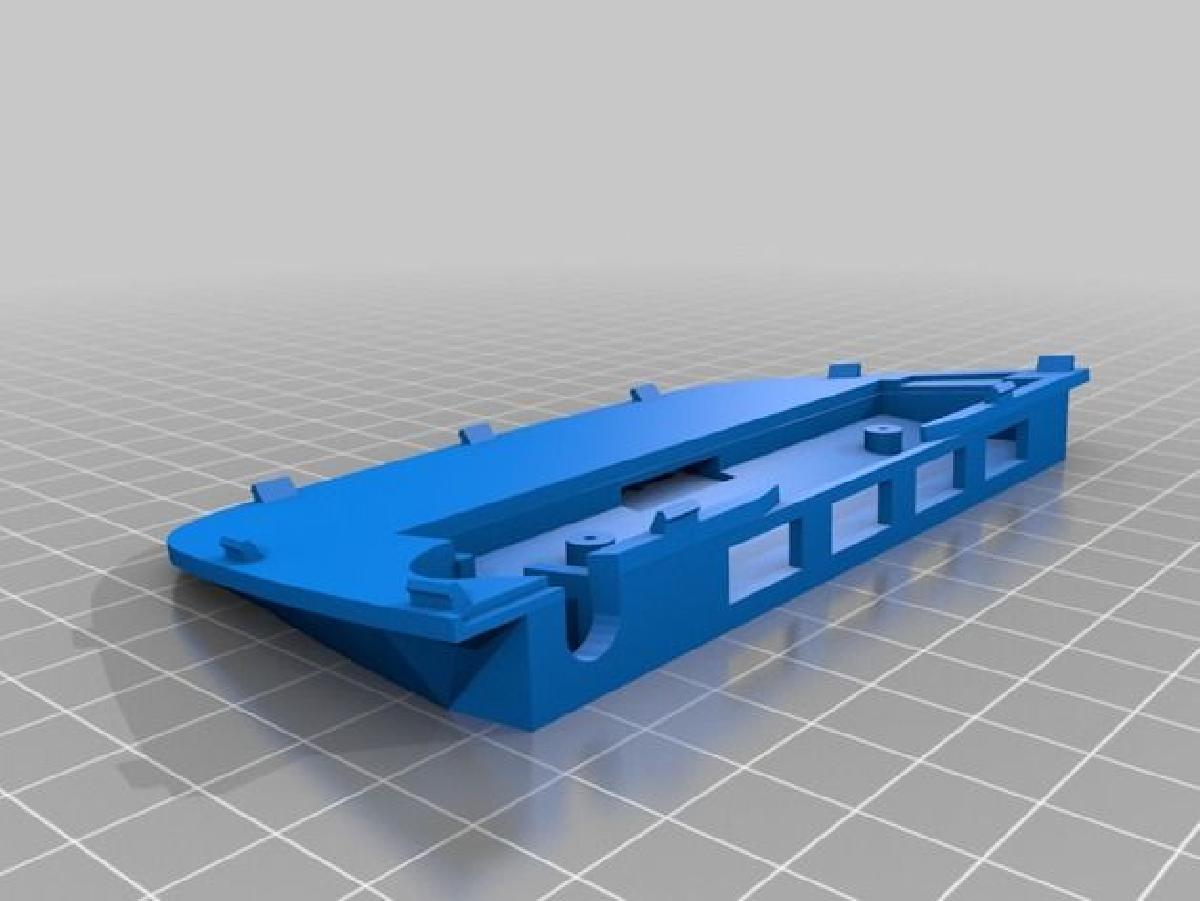

Modulo DNX MFACE USB HUB para GPD WIN2 foi projetado para Impressora 3D. Apresentacao em video e guia de montagemhttps://youtu.be/exUtNHJiUY8PORTUGUES::::::::::::::::::::::::::::::::::::::::Novo modulo para GPD-WIN2O objetivo principal deste modulo e adicionar mais portas USB ao dispositivo, utilizando a placa frontal intercambiavel para instalar um HUB USB 3.0A principal aplicacao deste modulo e com nanodrives como Sandisk Ultra Fit, Lexar JumpDrive S45 ou similares, para expandir facilmente e a baixo custo o armazenamento do dispositivo.Para usar este modulo, voce deve instalar o seguinte HUB USB:UCOUSO UA-H02dEste HUB pode ser encontrado na Amazon, eBay, Aliexpress, etc.Decidi usar este HUB especifico, porque e facil de encontrar/comprar, barato e seu fator de forma e muito fino.Vou tentar lancar uma variante deste modulo com suporte para hubs genericos de tamanho similar, mas por enquanto este so funcionara com este modulo (ou similar em tamanho, portas USB e localizacao dos parafusos)Recomendo comprar alguns desses hubs, pois provavelmente os usarei para outros mods. (E muito facil implementa-los em outros mods)INSTRUCOESQuando voce receber o HUB USB e imprimir o modulo, voce deve:Abra o HUB USBExtraia e guarde os dois parafusos da placaExtraia a placa do HUB USB. Tenha cuidado com o conector do cabo.Passar o conector USB do HUB pelo buraco no modulo (o buraco a direita das portas USB)Com cuidado, instale o cabo USB, com uma forma curvada, tomando cuidado com os fios na placa.Agora, instale a placa no modulo, usando os dois parafusos originais que voce salvou anteriormente.Prenda o modulo MFACE ao GPD-WIN2, tendo cuidado para evitar quebrar as partes de encaixe.Conecte o HUB USB ao WIN2.Tenha cuidado na primeira vez que abrir a tampa, pois o plastico que cobre a dobradica ainda nao esta moldado. Apos algum uso, esta parte se moldara completamente, e voce podera usar o dispositivo normalmente.Note que quando voce colocar o dispositivo no seu bolso, provavelmente precisara desconectar o HUB do dispositivo, pois o conector USB e muito grande para permanecer conectado no seu bolso.Este e um problema comum na maioria dos dispositivos USB que voce deseja usar com o dispositivo, pois os conectores USB geralmente tem um tamanho consideravel.CARACTERISTICAS:Sistema de encaixe melhorado. Agora nao e necessario o braco de ajuste do modulo original que lanceiA placa base e mais fina que o conceito original. Agora a placa frontal se integra melhor com o dispositivo.A dobradica do GPD-WIN2 agora esta totalmente cobertaO HUB USB adiciona 4 portas USB 3.0 de tamanho completoO mod apenas aumenta 1 cm o tamanho do dispositivo.A superficie lisa permite colocar o dispositivo no bolso de uma jaqueta, sem problemas.O design possui espaco livre para permitir o uso dos botoes de ombro sem problemas. Se voce tiver dedos grandes, basta fechar um pouco a tampa para obter espaco extra.Quero receber feedback para melhorar este modulo, entao serao uteis quaisquer comentarios.Espero que voce ache util.OBRIGADOAo cuberootG pelo apoio e ideias para este modulo "Slim & Sexy" ;)SUPORTESe voce achou interessante e util, considere fazer uma doacao (para material de filamento, cafe e chocolate, basicamente)https://paypal.me/Deen0XEOLPor favor, deixe comentarios, feedback e/ou fotos das suas montagens. :DESPANHOL::::::::::::::::::::::::::::::::::::::::Nuevo modulo para la GPD-WIN2El objetivo principal de este modulo es agregar mas puertos USB al dispositivo, utilizando la placa frontal intercambiable para instalar un HUB USB 3.0El uso principal de este modulo es con nanodrives como los Sandisk Ultra Fit, Lexar JumpDrive S45 o similares, para expandir el almacenamiento de forma facil y economica.Para utilizar este modulo, es necesario instalar este modelo de USB HUB:UCOUSO UA-H02dEste modulo lo puedes encontrar en Amazon, eBay, Aliexpress, etc.He decidido utilizar este HUB especifico, porque es facil de encontrar para comprar, barato, y es muy fino.Voy a intentar publicar una variante de este mismo modulo para dar soporte a HUB genericos con tamaño similar, pero solo funcionara el HUB original que he comentado con este modulo (o uno similar de tamaño, con los puertos USB y la ubicacion de los tornillos en las mismas partes)Te recomiendo adquirir un par de estos HUB, porque muy probablemente los utilice para mas mods, ya que me ha resultado muy facil de trabajar con ellos para adaptarlo a otros mods.INSTRUCCIONESCuando tengas el HUB y el modulo impreso, debes:Abrir el USB HUBExtraer y guardar los tornillos de la placa.Extraer la placa del USB HUB. Ten cuidado con el cable que sale de la placaPasar el conector USB por el agujero que hay a la derecha de los puertos USB. Este agujero es especifico para pasar este conector.Con cuidado, instalar el cable USB, dando una forma curvada en el interior del modulo, teniendo cuidado con los cables que salen de la placa del HUB.Ahora, instala la placa en el modulo, utilizando los 2 tornillos que originalmente habias guardado.Instala el modulo MFACE a la GPD-WIN2, teniendo cuidado de no romper las pestañas de enganche y encajando todo con cuidado y perfectamente, con un poco de presion, para que las pestañas enganchen.Conecta el conector USB del HUB a la consola.Ten cuidado las primeras veces que abras la tapa de la consola, porque el plastico del faceplate, en la zona de la bisagra, aun no estara amoldado y hara un poco de resistencia.Despues de varios usos, esta pieza estara amoldada y ya no te dara problemas para abrir la tapa.Notese que cuando quieras guardar la consola en el bolsillo de tu chaqueta, muy posiblemente tengas que desconectar el cable USB del HUB, ya que el conector es muy grande y podrias dañar el puerto de la consola.Esto es un problema generico de casi cualquier dispositivo que utilices en la consola (menos los nanodrives), ya que los conectores USB normalmente son bastante grandes.CARACTERISTICAS:Sistema de enganche mejorado. Ahora no es necesario el brazo de ajuste del modulo que originalmente publiqueEl diseño de base del faceplate es mas fino. Ahora el faceplate se integra mucho mejor con el dispositivo.La bisagra de la GPD-WIN2, ahora esta completamente cubiertaEl USB HUB agrega 4 puertos USB 3.0 de tamaño completo.El mod solo incrementa el tamaño del dispositivo en 1cm.La superficie lisa y suave permite guardar el dispositivo en el bolsillo de una chaqueta sin problemas en general.El diseño permite la utilizacion de los botones de gatillo sin problemas. Si tienes los dedos muy grandes, simplemente cierra un poco la pantalla para obtener mas espacio para poder jugar sin problemas.Espero feedback para mejorar este modulo, por lo que seran muy utiles los comentarios.espero lo encuentres util y sobre todo comodo.GRACIASA cuberootG por su soporte e ideas para que este modulo sea "Slim & Sexy" ;)SOPORTESi crees que te ha resultado interesante y util, considera en hacer una donacion (para material para seguir imprimiendo como filamento, cafe y chocolate)https://paypal.me/Deen0XEOLPor favor, deja tus comentarios, sugerencias, feedback, fotos de tus montajes, etc. Me hacen mucha ilusion y me sirven para seguir trabajando en este projeto.Se voce quiser participar com feedback, ou dar suas ideias, ou simplesmente pertencer a um grupo interessado em impressoras 3D, convido voce a se juntar ao nosso grupo no telegram (basicamente, e o lugar onde vou comentando e mostrando os novos avancos no projeto):3D Printers Unitedhttps://goo.gl/fkZ7AGSe voce quiser se juntar ao nosso grupo de novas consoles Windows:Portable Master Racehttps://t.me/gpdwinhispanoDeen0X

Baixar

O modelo 3D chamado "Modulo DNX MFACE USB HUB para GPD-WIN2" foi desenvolvido para expandir a conectividade do dispositivo GPD-WIN2, um computador portátil compacto. Esse módulo utiliza uma placa frontal intercambiável para integrar um HUB USB 3.0, que permite adicionar mais portas USB ao dispositivo.

### Descrição do Modelo:
- **Objetivo**: O principal propósito do módulo é fornecer mais portas USB, que são muito úteis, especialmente quando se utiliza nanodrives como o Sandisk Ultra Fit ou Lexar JumpDrive S45, facilitando a expansão de armazenamento de forma acessível.
- **Compatibilidade do HUB**: Para a instalação deste módulo, é necessário usar o HUB USB específico identificado como UCOUSO UA-H02d. Este HUB é escolhido por sua facilidade de compra, seu baixo custo e por ser projetado de forma compacta, permitindo uma integração eficiente ao design do GPD-WIN2.
- **Instruções de Montagem**: O autor fornece um guia passo a passo em vídeo e escrito para facilitar a montagem do módulo. As instruções incluem abrir o HUB, inserir o conector USB e fixar a placa no módulo impresso.

### Características:
- **Design Melhorado**: O módulo apresenta um sistema de fixação otimizado, eliminando a necessidade de ajustes com barras. A superfície é mais fina, permitindo que o módulo se integre de forma mais harmoniosa ao dispositivo.
- **Funcionalidade e Usabilidade**: Com a adição de quatro portas USB 3.0, o dispositivo mantém um perfil baixo, aumentando apenas cerca de 1 cm em sua dimensão total, e sua superfície lisa garante que possa ser transportado facilmente.
- **Considerações de Uso**: O autor alerta que ao carregar o dispositivo, é bastante provável que o HUB precisará ser desconectado devido ao tamanho do conector USB, um ponto a considerar para a durabilidade do dispositivo.

### Feedback e Comunidade:
O autor se mostra aberto a feedbacks dos usuários para melhorias no módulo e encoraja a interação da comunidade. Sugestões e experiências dos usuários são bem-vindas e podem ser compartilhadas, assim como fotos das montagens para inspirar outros.

### Apoio:
Há uma solicitação para doações que ajudarão a manter o desenvolvimento e a disponibilização de novos projetos, além de incentivar a troca de ideias e a construção de uma rede de entusiastas em impressão 3D.

Este projeto não apenas destaca a capacidade de inovação e personalização que as impressoras 3D oferecem, mas também mostra como a colaboração e o feedback da comunidade podem levar a melhorias contínuas em produtos personalizados.
