Sobre o objeto 3D Mods Kittaz Taz5 Taz4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

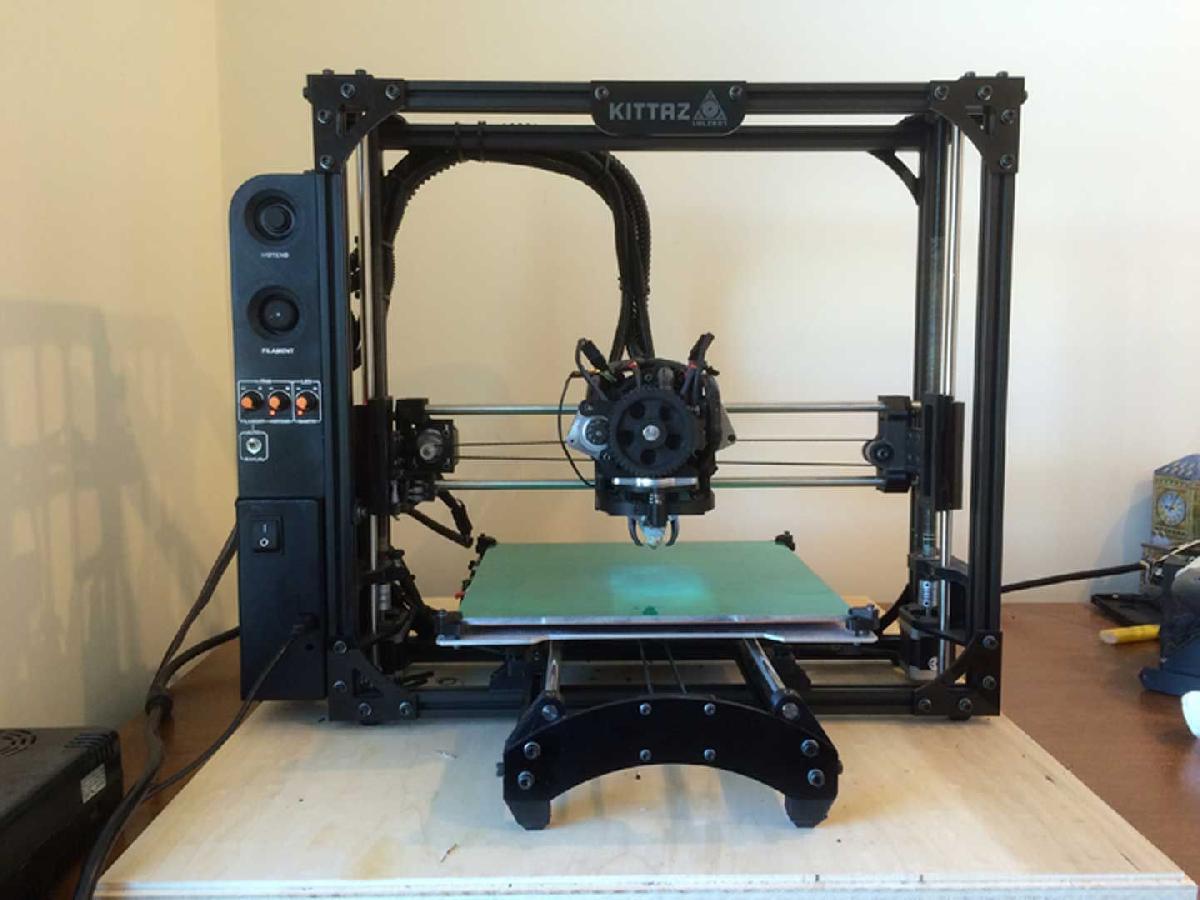

Mods Kittaz Taz5 Taz4 foi projetado para Impressora 3D. Quando o extrusor duplo finalmente saiu para o Taz4, percebi rapidamente que faltava uma maneira de resfriar as aletas de resfriamento e a impressao. Eu vi configuracoes que tem ventiladores de cada lado, mas era muito volumoso adicionar ao design ja volumoso. Como nao havia uma boa solucao a vista, tive que criar minha propria solucao. A melhor solucao foi projetar um novo extrusor duplo; um com menos massa, de preferencia, mas nao vamos reinventar a roda. Eu simplesmente nao tenho tempo para isso. A proxima melhor solucao e modificar bastante. Ha muitos arquivos aqui. Vou listar todas as pecas e fornecer links para os fornecedores. Gracas a politica de codigo aberto da Lulzbot, posso usar e modificar seus arquivos. No entanto, a maioria dos arquivos e projetada do zero.Voce pode encontrar o arquivo original da Lulzbot aqui: http://devel.lulzbot.com/TAZ/accessories/dual_extruder/dual_extruder-1.0/e aqui:http://download.lulzbot.com/TAZ/4.0/Esteja avisado que o ventilador do hotend deve estar constantemente ligado enquanto os hotends estao aquecidos, caso contrario, o extrusor duplo correra o risco de derretimento.Todos os materiais sao impressos em ABS, a menos que especificado de outra forma. O arquivo, Acoplamento de mangueira, e impresso em Ninja Flex.1) Acoplamento de mangueira ABSEsta peca conecta a mangueira nervurada a mangueira do meio do sistema de dutos.2) Divisor de arEsta peca e colada na parte inferior da placa flexivel.3) Divisor de 12mm para 8mmEsta peca divide a mangueira nervurada em duas mangueiras de silicone menores.4) Suporte de mangueiraOpcional5) Placa de montagem 02Modificada com um entalhe extra no meio para acomodar as mangueiras de arHardware:Inserto de latao M3 (4)6) Prateleira inferiorModificada com canais para fios e slots para LEDs.Eletronicos:Adafruit LED Sequins - Branco Quentewww.adafruit.com/products/17587) Carro X 01Modificado para acomodar as mangueiras de ar extrasHardware:Inserto de latao M3 (15)8) Jig DEFP 02Usado para moldar os tubos de cobre em forma.Instrucoes:encontre um objeto metalico longo e cego (pino de metal da minha placa de pinos; arredonde a ponta para melhores resultados)Insira o pino no tubo de cobre e dobre o tubo para a forma aproximada.Coloque o tubo no jig e coloque o jig em um grampo.Comprime, bata o tubo com um martelo para formar a forma desejada e depois remova-o do grampo.Bata o jig com um martelo. Nao use forca excessiva.Corte o excesso de tubo que esta protrudindo do jig.Lixe conforme necessario9) Acoplamento de mangueira (Ninja Flex) (4)Usado para acoplar a mangueira nervurada ao conjunto do duto de ar do extrusor duplo. E impresso em Ninja Flex.10) Placa flexivel do extrusor duploModificada para direcionar o ar para as aletas de resfriamento e impressao.Hardware:Inserto de latao M3 (4)Parafuso metrico de ajuste, allen, ponto de copo, 3mm x 0.5mm x 6mm (4)Fornecedor: BoltDepot.com11) Trabalho de duto 07Direciona o ar das mangueiras para a placa flexivel.Hardware:Parafuso M3 8mm (4)12) Placa do ventilador 27E aqui que os ventiladores, botoes e interruptor estao montados. Tentei imprimir as fontes, mas descobri que a resolucao era muito baixa para fontes. Decidi usar minha fresadora CNC para gravar as palavras e depois pintar de branco. Se voce quiser o arquivo STL com as fontes, me avise, eu vou fazer o upload dos arquivos.Eletronicos:VENTILADOR BLOWER 51.3X15MM 24VDC FIO, nº da peca 603-1116-NDFornecedor: digikey.comVENTILADOR BLOWER 45X10MM 5VDC FIO, nº da peca 603-1365-NDFornecedor: digikey.comControlador de velocidade do motor PWM 2A 1803BK + fusivel de recuperacao automatica DC 1.8V 3V 5V 6V (quantidade 2)Fornecedor: ebay.comControlador de velocidade do motor PWM DC 6V 12V 24V 28V 3AFornecedor: ebay.comInterruptor de alternancia mini toggle SPDT On/On de um polo duplo AC 250V/5A 125V/3AFornecedor: amazon.comParafuso M5 10mm (3)Porca em T M5 (3)Parafuso M4 com arruela (2)Parafuso de rosca grossa 10.25mm x 2.8mm (2)13) MangueirasMangueira nervurada (12mm ID)16 (5m) Mangueira Nervurada Preta Anti Kink Com Grampos de Mangueira Gratis Todos os Tamanhoshttp://www.ebay.com/itm/16-5m-Black-Anti-Kink-Ribbed-Hose-With-Free-Hose-Clamps-All-Sizes-/271748525793?var=&hash=item3f45796ee1Mangueira de silicone 10mm ID (parede de 1mm de espessura)Fornecedor: DesconhecidoMangueira de silicone 8mm ID (2mm de espessuraFornecedor: ebay.com14) Faixa adesiva de borracha neoprene 3/8 de largura x 1/16 de espessura x 33 pes de comprimentohttp://www.amazon.com/gp/product/B00EE8Q83M?psc=1&redirect=true&ref_=oh_aui_detailpage_o08_s0015) Tubo de cobre (.25 polegada de diametro)Fornecedor:Home Depot
