Sobre o objeto 3D ModoriTuk

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

ModoriTuk foi projetado para Impressora 3D. https://www.thingiverse.com/thing:5026102Tambem disponivel aquiEste modelo tambem esta disponivel aquihttps://www.printables.com/social/627939-interaubisMODORITUKE um sistema de codigo aberto para construcao modular em geral, pronto para impressao em 3DCriado (iniciado) originalmente por Daniel SedaZOBOTUK, ORITUK ou apenas TUK sao outros nomes deste projeto. Estando ainda em desenvolvimento nao existe limites ate agora para as suas variacoes.Foi modelado inicialmente no Blender2.93 e vem sendo aprimorado desde entao.Pode ser editado e alterado usando qualquer outra versao mais recente.Ja foi impresso e testado com a Creality Ender3, com a Ultimaker Connect+2 e tambem com a GTMax.Esta licenciado via Creative Commons pela licencaAtribuicao-NaoComercial 4.0 Internacional (CC BY-NC 4.0)https://creativecommons.org/licenses/by-nc/4.0/deed.pt_BRModoriTuk e uma proposta para um sistema construtivo de codigo aberto.O sistema ja funciona como um brinquedo.Possivelmente possa ser usado em aulas de artes como e ou tendo como exercicios de aula a criacao de novos modulos compativeis.Tenho quase certeza que pode ser facilmente adaptado para o uso em aulas de biologia ou como um sistema para criar modelos de proteinas e afins. Como nao tenho os conhecimentos especificos para isto ofereco aqui este projeto para a comunidade mundial esperando que isso possa acontecer.A partir da combinacao de seus modulos o sistema permite a criacao de formas estaveis e tambem de formas dinamicas. A caracteristica mais importante deste sistema e a possibilidade de criar estruturas dinamicas, ou seja, estruturas capazes de mudar sua forma sem que as partes sejam desconectadas. Isso e possivel devido as conexoes serem feitas por tubos e pinos. Cada parte conecta as outras a partir da presenca de pelo menos um tubo ou um pino permitindo o movimento radial.CONFIGURACOES PARA IMPRESSAO 3DO melhores filamentos para este projeto sao o PETG XT 3D Fila e o TPU.As configuracoes basicas para impressao com PETG XT 3D Fila sao:Pelo menos 0.2 mm de altura da camada e pelo menos 20% de preenchimento.Usei 45º de angulo limite para o suporte e 3% de densidade. Tambem usei brim de 8 mm para melhor fixacao das pecas na mesa.Imprimi com qualidade usando ate 80 mm/s de velocidade.230º de temperatura para a extrusora e 50º para a mesa. Uso laque de cabelo para fixacao mas a cola A-Bond ou outra especifica tambem funciona.Tambem imprimi usando ABS e PLA 3D Fila, com 0.2 mm de camada e 20% de preenchimento e 6% de preenchimento para o suporte e com 50 mm/s de velocidade e funcionou bem.Para ABS/PLA 3D Fila posicione o stl 0,2mm acima da mesa para que as pecas sejam impressas sobre uma pequena camada de suporte.Outras configuracoes tambem devem funcionar, estas foram testadas.Para imprimir seja em PETG ou em ABS/PLA use os arquivos adequados pois a milimetragem dos pinos (mas nao dos tubos!) e ligeiramente diferente.Dentro do arquivo Blender, usando o EDIT MODE, voce consegue apagar/desabilitar a pecinha de 0.62 x 0.61cm da ponta de cada pino para exportar cada modulo em stl e imprimir em ABS/PLA.Para ABS/PLA a medida dos diametros dos pinos e 0.59 cm X 0.6 cm.Para o PETG a medida dos diametros dos pinos e 0.61 cm X 0.62 cm.Todos estes filamentos foram testados e funcionam bem mas o resultado em TPU e superior devido a elasticidade e resistencia.Para a impressao em TPU as configuracoes ideais saoDesligar totalmente a retracao em todos os locais e momentos possiveis!Isso e fundamental para uma boa impressao em TPU.0.15 de altura de camadaPelo menos 5 paredes na vertical (outer walls/shells)DETALHES EM INGLESMODORITUKUm sistema construtivo modular de codigo aberto, pronto para impressao 3DCriado (ou iniciado) originalmente por Daniel SedaZOBOTUK, ORITUK ou simplesmente TUK tambem podem ser nomes para este projeto. Como ainda esta em desenvolvimento, nao ha limite para suas variacoes.Modelado inicialmente em 3D no Blender2.93, pode ser editado e modificado usando qualquer versao posterior.Impresso e testado com uma Creality Ender3, e tambem com as impressoras Ultimaker Connect+2 e GTMax 3D.LicencaAtribuicao-NaoComercial 4.0 Internacional (CC BY-NC 4.0)https://creativecommons.org/licenses/by-nc/4.0/Esta e uma proposta para um sistema construtivo de codigo aberto.O sistema como esta ja funciona como um brinquedo.Eu acho que pode ser usado em aulas de arte como e ou com o objetivo de desenvolver outros e novos modulos. Tenho bastante certeza de que tambem pode ser adaptado para uso em aulas de biologia ou como um criador de modelos de proteinas ou algo assim, mas nao possuo os conhecimentos especificos para desenvolver esta versao e, portanto, ofereco este projeto para a comunidade mundial para que isso possa acontecer.Combinando seus modulos, o sistema permite a criacao de formas estaveis e dinamicas. A caracteristica mais importante deste sistema e a possibilidade de criar estruturas dinamicas, ou seja, estruturas capazes de mudar sua forma sem que as partes sejam desconectadas. Isso e possivel devido ao sistema de encaixe feito de tubos e pinos. Cada parte se conecta com as outras atraves da presenca de pelo menos um tubo ou pino.DETALHES PARA IMPRESSAO 3DO MELHOR filamento para este projeto parece ser fortemente o PETG e TPU.As configuracoes basicas do PETG sao:Eu imprimi com pelo menos uma camada de 0,2 e 20% de preenchimentoUsei um limite de 45% para suporte e 3% de densidade de suporte e tambem um brim de 8 para melhor fixacao das pecas na placaA velocidade maxima que usei foi 80mm/s e funcionou bem.Alem disso, 230º para o bico e 50º para a placa (uso um spray de cabelo fraco para aderir as pecas a base aquecida.)Tambem imprimi em ABS e PLA, ambos com camada de 0,3 mm e 15% de preenchimento e 6% de densidade de suporte e 50 mm/s de velocidade e funcionou bem.Melhores qualidades (camada e preenchimento) podem levar a melhores resultados, mas funciona bem com essas configuracoes minimas, e aceitavel.Para ABS/PLA, posicione o STL 0,2 mm acima da mesa para que as pecas sejam impressas sobre uma pequena camada de suporte.Para PLA e ABS, use a versao apropriada, pois existem diferencas em certas medidas. No arquivo Blender PLA/ABS, os pinos conectaveis tem 0,59 x 0,6 cm de diametro.Dentro do arquivo Blender, usando o EDIT MODE, voce pode desabilitar/excluir a peca redonda pequena de 0,62 x 0,61 na ponta de cada pino para exportar cada modulo como STL e imprimi-lo em ABS/PLANo arquivo Blender PETG, as medidas sao 0,62 x 0,61 cm do pino, os furos tem a mesma medida em ambas as versoes.PLA, ABS e PETG funcionam bem, mas encontrei o TPU melhor devido a elasticidade e resistencia.Para impressao em TPU, as configuracoes ideais saoDesligar completamente a retracao em todas as configuracoes possiveis!Isso e fundamental para uma boa impressao em TPU.0.15 de altura da camadaPelo menos 5 paredes na concha externa.

Baixar

**ModoriTuk: Um Sistema Modular de Código Aberto para Impressão 3D**

O ModoriTuk é um inovador sistema modular desenvolvido para a construção de estruturas dinâmicas e estáveis, utilizando a tecnologia de impressão 3D. Criado por Daniel Seda e agora em evolução, este projeto é uma proposta para um ecossistema aberto, permitindo que qualquer pessoa tenha a liberdade de modificar, criar e compartilhar novos módulos.

### Características e Usos

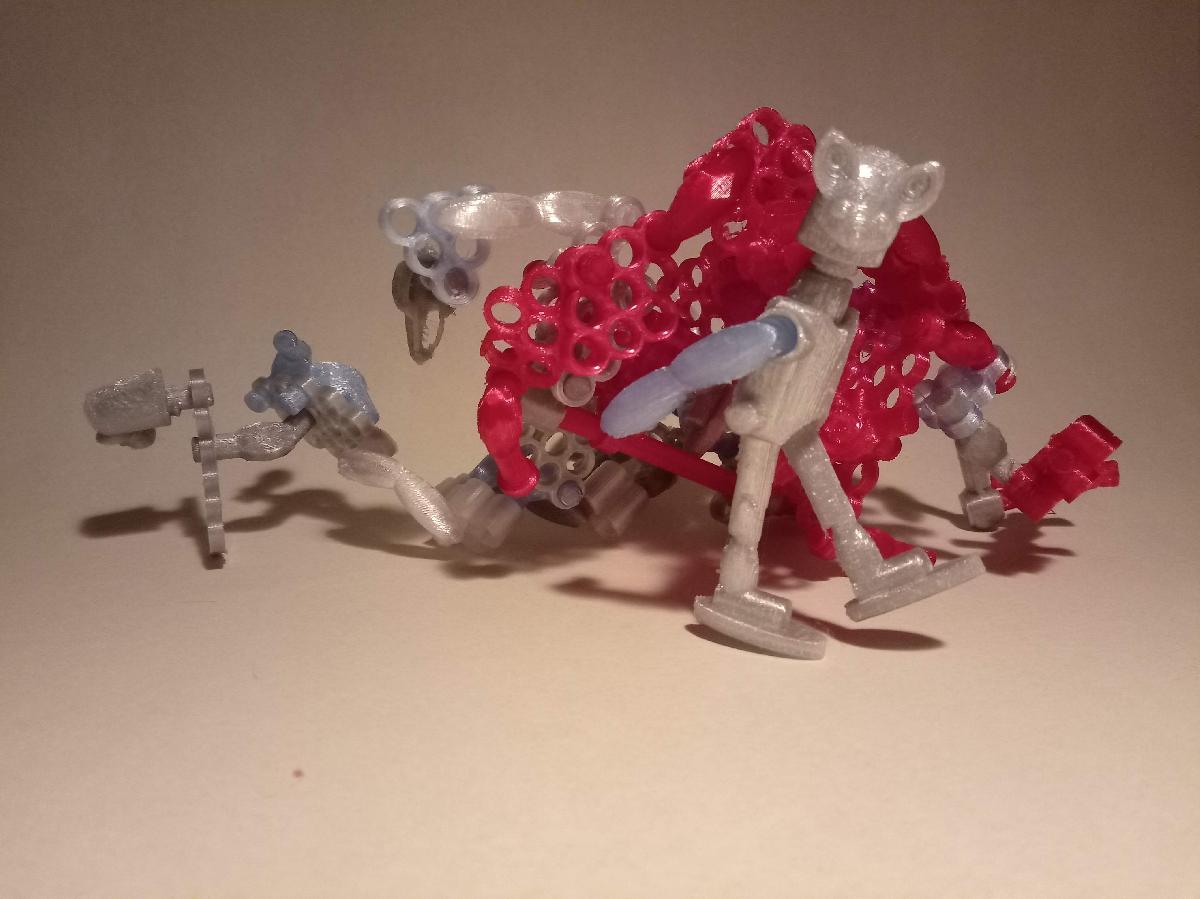

O ModoriTuk se destaca pela sua capacidade de facilitar a combinação de módulos que podem formar tanto formas estáveis quanto dinâmicas. Uma das principais inovações deste sistema é a possibilidade de construir estruturas que podem mudar de forma sem a necessidade de desconectar suas partes. Isso é feito por meio de conexões feitas com tubos e pinos, permitindo um movimento radial entre as peças. Essa característica torna o ModoriTuk não apenas uma ferramenta para entusiastas de modelagem e construção, mas também uma opção educacional, ideal para atividades nas áreas de arte e biologia, possibilitando a criação de modelos interativos.

### Configurações de Impressão 3D

Para garantir uma impressão de qualidade, o ModoriTuk é compatível com diferentes tipos de filamentos, sendo os mais recomendados o PETG e TPU.

#### Configurações para PETG:
- Altura da camada: Mínimo de 0,2 mm
- Preenchimento: Mínimo de 20%
- Suporte: Ângulo limite de 45º, 3% de densidade, brim de 8 mm para fixação
- Velocidade: Até 80 mm/s
- Temperatura do bico: 230ºC
- Temperatura da mesa: 50ºC (uso de laque de cabelo ou cola A-Bond para adesão)

#### Configurações para ABS/PLA:
- Altura da camada: 0,2 mm
- Preenchimento: 20%
- Suporte: 6% de densidade
- Velocidade: 50 mm/s
- O STL deve ser posicionado 0,2 mm acima da mesa.

#### Configurações para TPU:
- Desligar a retração em todas as configurações
- Altura da camada: 0,15 mm
- Pelo menos 5 paredes na concha externa

### Licenciamento e Comunidade

O ModoriTuk está licenciado sob a Creative Commons Atribuição-NãoComercial 4.0 Internacional (CC BY-NC 4.0), o que permite que outros compartilhem e adaptem o projeto, desde que a atribuição ao autor original seja mantida e o uso comercial não seja explorado.

### Conclusão

Com seu potencial para provocar a criatividade e a inovação, o ModoriTuk se posiciona como uma ferramenta valiosa para educadores, estudantes e entusiastas da impressão 3D. Sua abordagem modular e dinâmica abre portas para a experimentação e o aprendizado, ao mesmo tempo em que promove a colaboração e o desenvolvimento na comunidade global de makers.

Links para download e mais informações estão disponíveis nas plataformas de compartilhamento de projetos, como Thingiverse e Printables.
