Sobre o objeto 3D Modo Quiosque do Home Assistant Rpi0w + ili9341 3.2"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

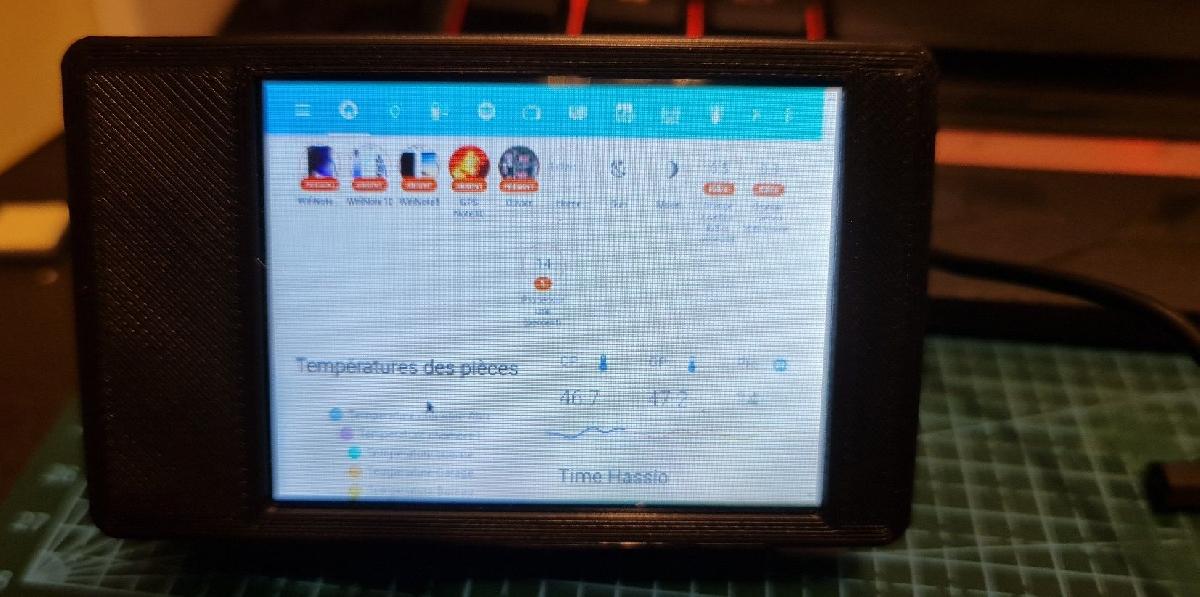

Modo Quiosque do Home Assistant Rpi0w + ili9341 3.2" foi projetado para Impressora 3D. EDIT 03/12/2021: funciona muito bem agora com Rpi 2 W :)Ola,este e o modo Kiosk V1 do HomeAssistant, lento e devagar, mas totalmente funcional, para exibir o painel do assistente domestico, e na verdade, e o painel lovelace do meu servidor HA, com touchscreen xpt2046 totalmente funcional.Imprima com qualquer suporte ;) basta baixar o arquivo stl e imprimir!1-Ajuda rapida para a fiacao/esquemas:T_IRQ GPIO26 (37)T_DO SPI1 MISO (35)T_DIN SPI1 MOSI (38)T_CS SPI1 CE0(GPIO18) (12)T_CLK SPI1 SCLK (40)SDO(MISO) GPIO9(21)LED GPIO22(15)SCK SPI0 SCLK GPIO11(23)SDI MOSI (SPI0) GPIO10(19)DC GPIO24(18)RESET GPIO23(16)CS GPIO8 (CE0)(24)GND GNDVCC 3.3v VCC(1)2-link para instalar o modo kiosk com a versao mais recente do raspiOs de maio de 2021: https://desertbot.io/blog/raspberry-pi-touchscreen-kiosk-setup3-para espelhar a porta HDMI do Pi para a tela ILI9341: link para a configuracao fbcp-ili9341: https://krystof.io/mirroring-raspberry-pi-hdmi-video-to-a-st7789-1-3-inch-lcd-display/ com o excelente driver do @juj: https://github.com/juj/fbcp-ili9341.gitajuda rapida para configuracao: veja "Instrucoes de Instalacao para a Opcao 2 – fbcp-ili9341":cmake -DST7789=ON -DARMV6Z=ON -DGPIO_TFT_DATA_CONTROL=24 -DGPIO_TFT_RESET_PIN=25 -DGPIO_TFT_BACKLIGHT=22 -DUSE_DMA_TRANSFERS=OFF -DSPI_BUS_CLOCK_DIVISOR=30 -DSTATISTICS=0 -DDISPLA 3D FilaY_BREAK_ASPECT_RATIO_WHEN_SCALING=ON ..o espelhamento da porta HDMI comeca apos a inicializacao do Pi.4-Ajuda rapida para a configuracao do touchscreen: dos detalhes de https://www.raspberrypi.org/forums/viewtopic.php?f=107&t=187023a-Crie um arquivo chamado ads7846-spi1-overlay.dts, cole o conteudo no post #2, compile comdtc -@ -I dts -O dtb -o ads7846-spi1.dtbo ads7846-spi1-overlay.dtsentaosudo cp ads7846-spi1.dtbo /boot/overlaysentao adicione ao /boot/config.txt:dtoverlay=spi1-1cs,cs0_pin=18,cs0_spidev=offdtoverlay=ads7846-spi1,penirq=26,penirq_pull=2,speed=50000,swapxy=0 // ou 1 se x,y estiverem invertidosdtparam=pmax=255,xohms=150,xmin=200,xmax=3900,ymin=200,ymax=3900fbtft_device.rotate=90entao Tutorial de Calibracao da Tela Touch:Execute o seguinte comando para atualizar seu sistema:sudo apt-get updateInstale os pacotes para calibrar sua tela touchsudo apt-get -y install xinput libx11-dev libxext-dev x11proto-input-dev evtest dh-autoreconflibts-bin libxi-devBaixe ferramentas de calibracao do github executando este comando:cd ~git clone https://github.com/tias/xinput_calibratorcd ~/xinput_calibratorsudo ./autogen.shsudo makesudo make installCalibrando sua tela touch:DISPLA 3D FilaY=:0.0 xinput_calibratorSecao "InputClass"Identificador "calibracao"MatchProduct "ADS7846 Touchscreen"Opcao "MinX" "-4045"Opcao "MaxX" "65996"Opcao "MinY" "-7054"Opcao "MaxY" "65763"Opcao "SwapXY" "1" # a menos que ja tenha sido definido como 1FimSecaoCrie uma nova pasta e salve os parametros na caixa vermelha da imagem acima no arquivo em/etc/X11/xorg.conf.d/99-calibration.confsudo mkdir -pv /etc/X11/xorg.conf.d/sudo nano /etc/X11/xorg.conf.d/99-calibration.confAPROVEITE!ok, e muito lento, mas com baixo consumo de energia e custo total de 20€...Se voce quiser mais potencia, faca com um tablet usado... ou um barato custa cerca de 60€... ou coloque um RPi4... funciona muito bem, mas nao e uma solucao barata.
