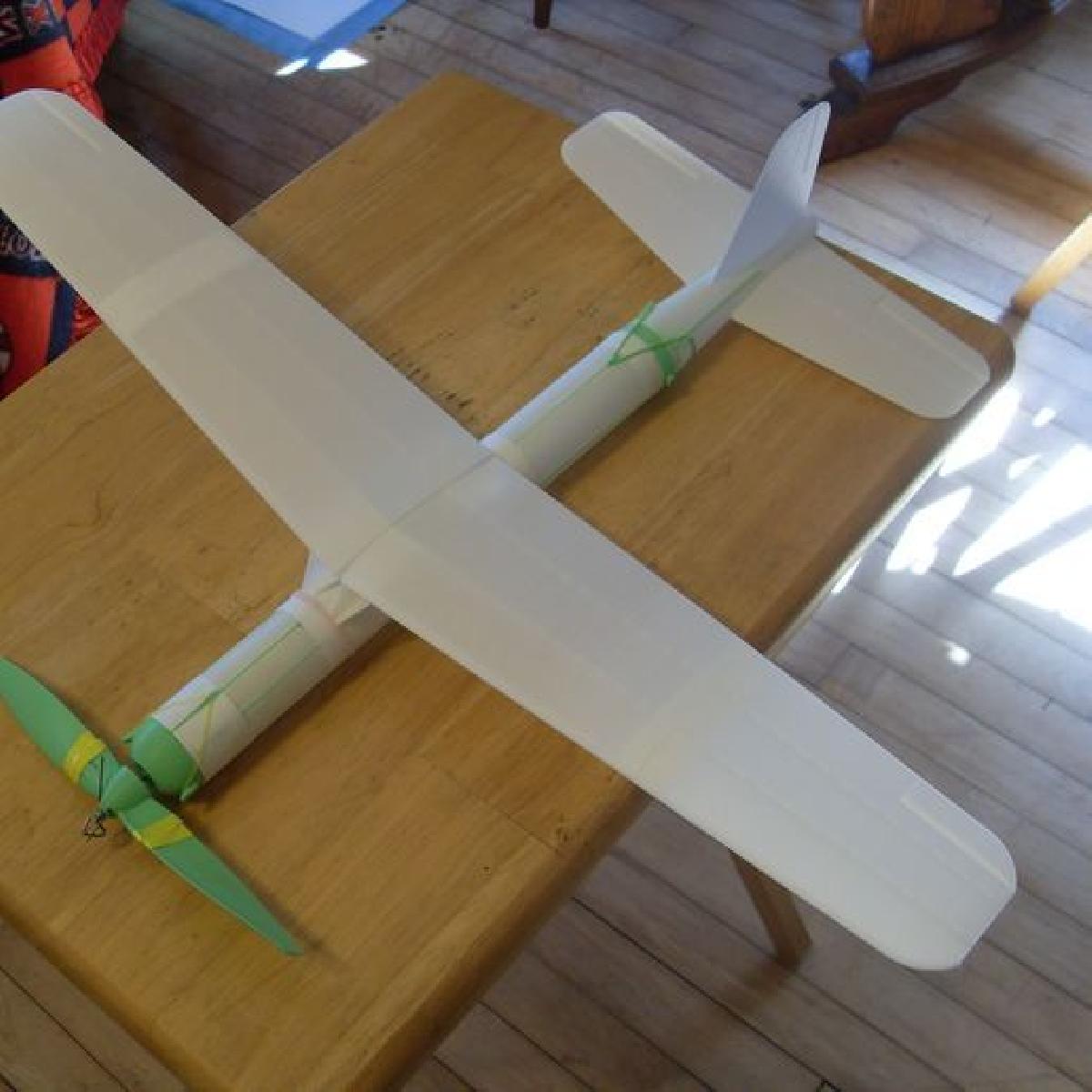

Modificacoes do Flyer Mk. 1a
Vario
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Modificacoes do Flyer Mk. 1a
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Modificacoes do Flyer Mk. 1a foi projetado para Impressora 3D. Com base em experimentos e sugestoes que recebi em foruns de discussao (particularmente no forum 'Free Flight' do rcgroups.com), projetei algumas melhorias no meu design Flyer Mk. 1, que agora estou chamando de Flyer Mk. 1a. Tive alguns voos aceitaveis com esta nova versao do meu aviao, e voce pode ver alguns deles em https://youtu.be/U_MD9a3IsKE. As modificacoes do Flyer Mk. 1a consistem em tres novas asas e duas novas helices. As tres novas asas do Mk. 1a tem o mesmo tamanho e perfis aerodinamicos que as asas do Mk. 1, mas a estrutura da viga e diferente. As vigas das asas do Mk. 1 se estendem da superficie inferior da asa, mas nao estao bem conectadas a superficie superior das asas. Isso diminui a rigidez das asas, especialmente para o design da asa com o perfil aerodinamico fino e com subcamara. As vigas das asas do Mk. 1a se estendem em secoes alternadas de 5 mm de comprimento tanto da parte superior quanto da parte inferior das asas. Isso faz com que a viga se conecte tanto as superficies superiores quanto as inferiores da asa, o que aumenta a rigidez (e, com sorte, a resistencia) das asas. Isso e especialmente notavel com o design da asa fina e com subcamara. As duas novas helices tem passos mais acentuados do que a helice original do Flyer Mk. 1. A helice original do Flyer Mk. 1 tem um passo de 260 mm e um diametro de 200 mm, o que da a esta helice uma razao passo/diametro de 1,3. Ambas as helices do Mk. 1a tambem tem 200 mm de diametro, mas uma tem um passo de 300 mm (para uma razao P/D de 1,5), e a outra tem um passo de 340 mm (para uma razao P/D de 1,7). Eu encorajo voce a experimentar diferentes combinacoes de asas e helices. A combinacao que parece funcionar melhor para mim e a asa fina e com fundo plano com a helice de 200 mm de diametro x 300 mm de passo. Os arquivos anexados incluem apenas os arquivos STL para as novas asas e helices. Para imprimir e montar o restante do aviao, baixe os arquivos para o design do Flyer Mk. 1 em https://cults3d.com/en/3d-model/various/flyer-mk-1. Se voce quiser explorar esses arquivos em seu sistema CAD, tambem inclui arquivos STEP para essas novas asas e helices. Ha tambem um documento de instrucoes em PDF que inclui instrucoes detalhadas de impressao, montagem e voo. Estou muito ansioso para ver alguem imprimir e voar com um desses avioes. Ate onde sei, eu sou o primeiro e unico no mundo a imprimir e voar com sucesso um modelo de aviao movido a borracha impresso em 3D. Quem sera o segundo?
