Sobre o objeto 3D Modificacao WIFI Anycubic I3 Mega!!!

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

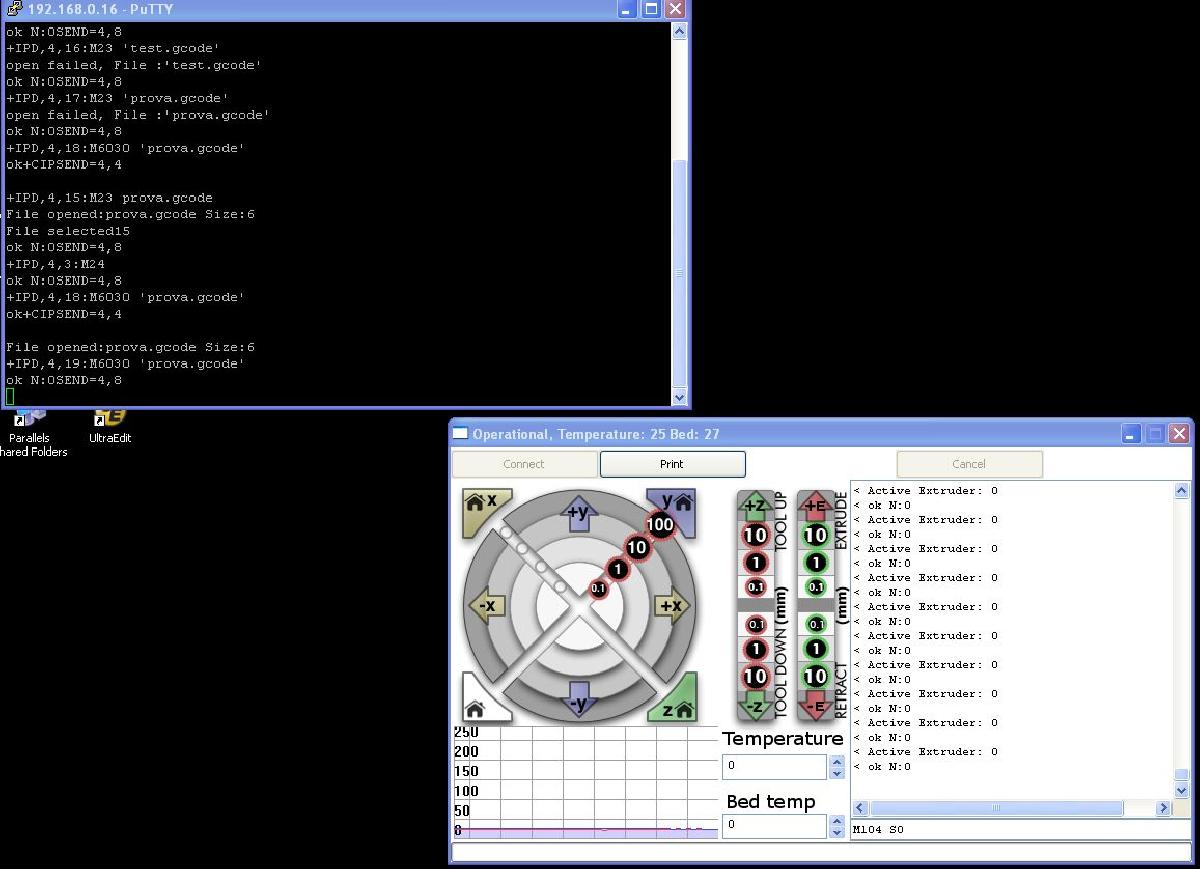

Modificacao WIFI Anycubic I3 Mega!!! foi projetado para Impressora 3D. Oi, estou investigando o Trigorilla-Pro ESP01 Port.Minha impressora tem um firmware v1.4.0RC23/P3,,,,O port e para um modulo wifi ESP01 ESP8266.O Anycubic no Boot se comunica com o modulo wifi com comandos AT a 115200bps, envia um comando AT para mudar para 2.250.000Bps e abre um servidor UDP na porta 3000.Isso e um trafego de snif na porta, comandos enviados da impressoras.Inicie a impressora e ela envia a 115.200 bauds:⸮⸮⸮⸮⸮⸮AT+UART_CUR=2250000,8,1,0,0 ????? dados de sucataAT+UART_CUR=2250000,8,1,0,0 Define um ESP8266 para mudar para 2.250.000 bpsEntao a 2.250.000 bauds a impressora envia:AT+CIPSTART=4,UDP,192.168.1.110,8080,3000,2Define um ESP8266 como servidor UDP na porta 3000 em modo multiconexaoIP 192.168.1.110 e porta 8080 no protocolo UDP sao irrelevantes.(o comando AT+CWMODE=1 nao aparece, mas e necessario enviar antes para aceitar esse comando)Mais coisas:Se eu enviar via console Cura para a impressora alguns comandos como:Comando via console cura:M9005 ssid,senhaE recebo via porta ESP8266 a string:AT+CWSAP=ssid,senha”,5,3Significa no comando AT, colocar o ESP8266 em modo AP com SSID=SSID e 3=WPA_TKIP senha=senha, 5=5 canal em 2,4Ghz.Comando via console cura:M9003 ssid,senhaE recebo via porta ESP8266 a string:AT+CWJAP=ssid,senhaSignifica no comando AT, colocar o ESP8266 em modo Estacao e conectar ao SSID sem fio=SSID e senha=senhaOk, vou fazer alguns testes.Verifiquei os comandos AT da impressora no modulo ESP8266 com firmwares AT e funcionou bem.Agora, conecte o ESP8266 a impressora e nao funciona corretamente. Eu acho que alguns comandos sao necessarios para realizar a operacao de configuracao corretamente.Solucao alternativa:Programe o ESP8266 com Arduino IDE.Programa simples,Coloca um UART em 2.250.000dbsConecta a minha rede sem fio em DHCP Abre um servidor TCP na porta 2000 (como um servidor telnet)Criar uma ponte transparente entre Servidor <> UARTResultados:ESP8266 agora ignorando a string ou comandos da impressora (configuracao fixa sem comandos AT a serem executados *A FAZER) e enviou para a conexao sem fio.Conecte meu PC a porta TCP 2000:recebi algumas strings do tempo de inicializacao no consoleAgora eu envio algumas strings para o console tcp em comandos e respostas no formato AT:Enviar:+IPD,4,3:M20NOTA: +IPD,4,3: < e um comando AT que indica que ele recebeu no canal de stream 4, 3 bytes com a string M30 (o comando M30 Marling e uma lista de arquivos SD)Resposta:Iniciar lista de arquivosANYCUBIC 0=4,12.Spotlight-V100 0.fseventsd 0,14Modelos 0ND=4,10prova.gcode 615AI3M_Print.gcode 4641914Fim da lista de arquivos15ok L:6SEND=4,8A impressora me enviou uma lista de arquivos SD.ANYCUBIC < Nome do SDModelos < Pasta*.gcode sao arquivos gcode, o numero indica bytes do arquivoUau, esta funcionando!!!Alguns outros comandos.....Enviar:+IPD,4,4:M300Resposta:ok N:0SEND=4,8A impressora emite um bipeAgora eu envio uma impressora para imprimir um arquivo SD.Investigando no google, encontrei um comando M6030, abrir arquivo e imprimi-lo, verifique:Enviar:+IPD,4,19:M6030 prova.gcodeResposta:ok N:0SEND=4,8O arquivo prova.gcode contem apenas 1 comando marlin M300, a impressora abre o arquivo e o executa, e a impressora emite um bipe.A FAZER...Aproveitar os comandos M9005 e M9003Implementar codigo rudimentar para executar comandos AT enviados pelas instrucoes M9005 e M9003, definir modo sem fio.A impressora nao tem um menu sem fio, mas e simples de configura-lo, criar um arquivo de texto com comandos gcode M9003 ou M9005 para configura-lo.Investigar para implementar no protocolo optoprint do ESP8266 para possibilitar que o CURA se conecte ao ESP8266 como um servidor optoprint.Isso e tudo por enquanto, avancosPor favor, qualquer informacao e bem-vinda, se voce tiver alguma duvida, pergunte-me.Nota: O ingles nao e minha lingua materna, meu nivel de ingles e bastante baixoFalo catalao e espanhol.
