Modificacao do ventilador de resfriamento de pecas para Zonestar Z5X

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Modificacao do ventilador de resfriamento de pecas para Zonestar Z5X

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

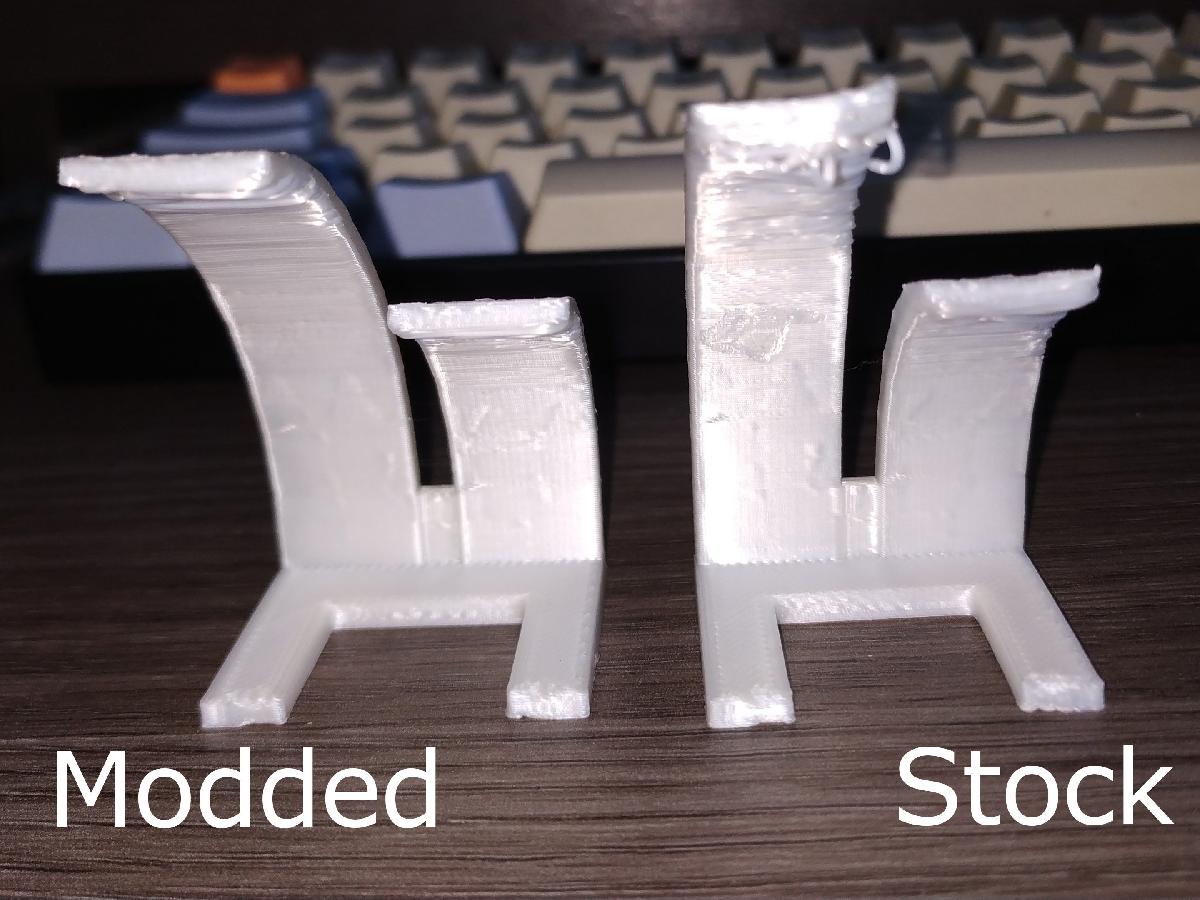

Modificacao do ventilador de resfriamento de pecas para Zonestar Z5X foi projetado para Impressora 3D. A ventoinha original da Zonestar Z5X e basicamente inutil, dado que praticamente nao sopra sobre o filamento que sai do bico. Isso causava bastante curling do lado direito das pecas quando imprimia PLA 3D Fila. Inicialmente, estava planejando projetar um duto completamente novo, mas acabei desistindo dessa ideia quando me dei conta de que um simples reposicionamento da ventoinha ja seria capaz de melhorar o fluxo de ar que incide sobre a peca. Eu imprimi dois testes de overhang (usando o mesmo GCODE), o primeiro usando a ventoinha na posicao original e o segundo usando esse novo suporte, e o resultado final provavelmente nao e tao bom quanto um duto que sopra dos dois lados, mas a melhora e significativa. Para instalar, sera necessario: - 2x Parafusos M4 de 20mm - 2x Porcas M4 - Um arco de serra/Turquesa Sera necessario cortar um dos parafusos M4 em 2~3 mm, para que fique com 17~18 mm de comprimento. Parece que as novas Z5X nao usam a mesma ventoinha que a minha, entao se voce tiver um dos novos modelos (que usa fan de 40mm), nao precisa se preocupar com esse mod. Esse mod so funciona nas primeiras Z5X, que vinham com blower.

Baixar

O arquivo de modelagem 3D intitulado "Modificacao do ventilador de resfriamento de pecas para Zonestar Z5X" foi desenvolvido com o objetivo de melhorar o desempenho do resfriamento na impressora 3D Zonestar Z5X. A posição original da ventoinha, segundo o autor, era ineficiente e resultava em problemas de curling, especialmente ao imprimir usando PLA. O autor observou que essa falta de eficiência de resfriamento resultava em deformações nas peças, particularmente no lado direito, e decidiu projetar uma solução.

Ao invés de criar um novo duto de resfriamento, o autor optou por reposicionar a ventoinha existente de forma que o fluxo de ar incidisse mais diretamente sobre o filamento recém-imprimido. Esse ajuste simples teve um impacto notável na qualidade das impressões e foi testado com dois testes de overhang. O resultado desses testes evidenciou uma melhora significativa na impressão, mesmo que talvez não tão ideal quanto um duto completamente novo que soprasse ar de ambos os lados.

Para a instalação desse mod, o usuário precisará de dois parafusos M4 de 20 mm e duas porcas M4. Além disso, é necessário um arco de serra ou cortador de parafusos, pois um dos parafusos precisará ser reduzido para aproximadamente 17 a 18 mm de comprimento. É importante notar que este mod é específico para as versões mais antigas da Zonestar Z5X que utilizam um blower e pode não ser necessário para as versões mais novas que já vêm com uma ventoinha diferente, de 40 mm.

Em resumo, este projeto representa uma resposta prática e acessível a um problema comum enfrentado por usuários de impressoras 3D, beneficiando a eficiência do resfriamento e, consequentemente, a qualidade das impressões. A ideia de adaptar um componente existente ao invés de criar um novo duto é um excelente exemplo de inovação prática e engenhosidade na comunidade de impressão 3D.
