Sobre o objeto 3D Modificacao do revestimento termico cativo do hotend Creality Mk8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

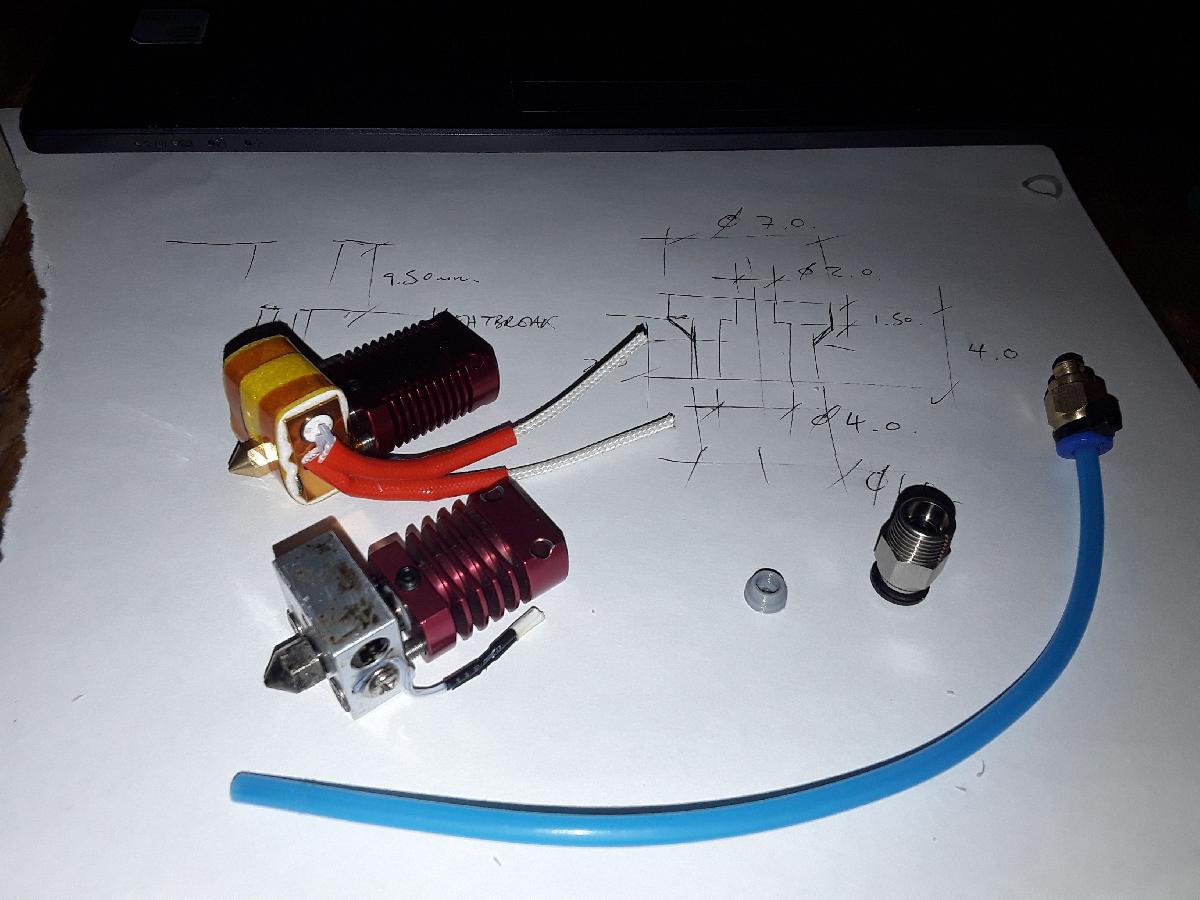

Modificacao do revestimento termico cativo do hotend Creality Mk8 foi projetado para Impressora 3D. Esta e uma modificacao totalmente reversivel do hot end da Creality que elimina o problema conhecido do tubo de PTFE escorregando na conexao Bowden, permitindo que uma pequena folga se forme entre a extremidade do tubo e a parte de tras do bico. Esta e a causa mais comum de extrusao parcial ou insuficiente. Esta modificacao utiliza um pequeno comprimento do seu tubo de PTFE original e o prende na quebra de calor, tornando impossivel a formacao da folga. As trocas de bico podem ser feitas exatamente como antes, e ao usar tubos de maior desempenho, permite que o hotend original imprima de forma confiavel em temperaturas mais altas. Devido as baixas temperaturas na parte superior do dissipador de calor, o PLA 3D Fila e perfeitamente adequado para o espacador. Imagem 1: Mostra tudo o que voce precisara. O hotend original com a conexao Bowden removida. Um pedaco de tubo de PTFE. O espacador. Imagem 2: Empurre o tubo para dentro do hotend, ate o bico. Marque o topo do dissipador de calor no tubo. Observe que a extremidade do tubo que entra em contato com o bico deve ser plana e quadrada para que uma vedacao eficaz seja produzida. Imagem 3: Use a parte roscada da conexao Bowden para marcar um novo ponto em direcao a extremidade do bico do tubo. Corte o tubo neste novo ponto usando uma faca afiada. Imagem 4: Coloque o espacador sobre a extremidade recem-cortada do tubo. Imagem 5: Insira o tubo e o espacador no hotend. Imagem 6: Rosqueie a conexao na parte superior do dissipador de calor apenas ate ficar firme. Qualquer aperto maior pode deformar o tubo, causando a compressao do filamento. Para maior tranquilidade, voce pode usar uma gota de Loctite nas roscas da conexao, mas testes iniciais indicam que isso pode nao ser necessario. Instale o hotend e conecte o Bowden como de costume. Esta e uma modificacao de prototipo e, embora funcione, eu apreciaria qualquer feedback ou relatos de problemas a longo prazo. Por favor, note que foi trazido a minha atencao que pode haver varios designs de dissipadores de calor da Creality por ai, e que alguns podem ter distancia insuficiente do topo da quebra de calor para encaixar o espacador e conseguir rosquear a conexao adequadamente. Voce deve conseguir rosquear a conexao no dissipador de calor cerca de 5mm. Qualquer menos e provavel que cause problemas. Por favor, tambem de uma olhada no trabalho de Luke Hatfield, que desenvolveu algo semelhante. A escolha e boa!
