Modificacao do Atuador para Portao Estavel Rockler de 4 Polegadas

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Modificacao do Atuador para Portao Estavel Rockler de 4 Polegadas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

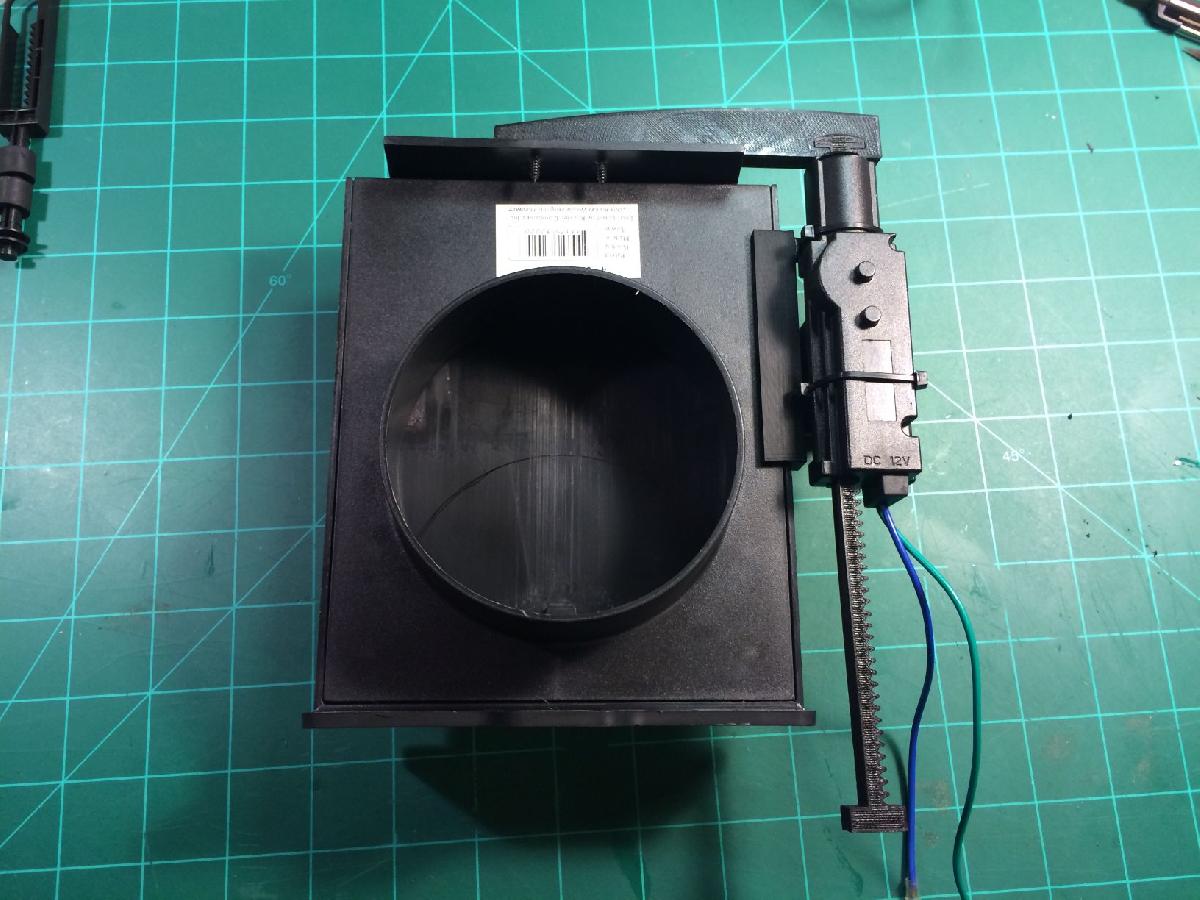

Modificacao do Atuador para Portao Estavel Rockler de 4 Polegadas foi projetado para Impressora 3D. Eu modifiquei um Atuador Universal de Fechadura de Porta para abrir e fechar um portao estavel de 4 polegadas da Rockler para um sistema de coleta de poeira de oficina. Incluidos estao os componentes para fazer as modificacoes e montar o atuador no portao.Remova a bota de poeira e corte a extremidade superior do corpo do atuador logo abaixo do sulco para a bota de poeira. Abra o corpo do atuador e remova a engrenagem grande e a engrenagem/rack do embolo. Use uma ferramenta dremel ou similar para cortar um buraco na parte inferior do atuador para que a nova engrenagem/rack do embolo protruda. Insira o novo embolo e reassemble o atuador. Eu apenas coloquei algumas abracadeiras ao redor para mante-lo unido. Instale o braco no embolo e a montagem no atuador. Alinhe o atuador em sua posicao fechada ao lado do portao e cole a montagem ao lado do portao. Faca pequenos furos na parte superior do deslizamento do portao e use alguns parafusos de chapa metalica para conectar o braco ao deslizamento do portao.Eu ainda preciso descobrir um metodo para criar uma nova bota de poeira. Estou pensando em usar o dedo de uma luva de vinil ou algo similar.Video em https://youtu.be/rlGQl_NfcME
