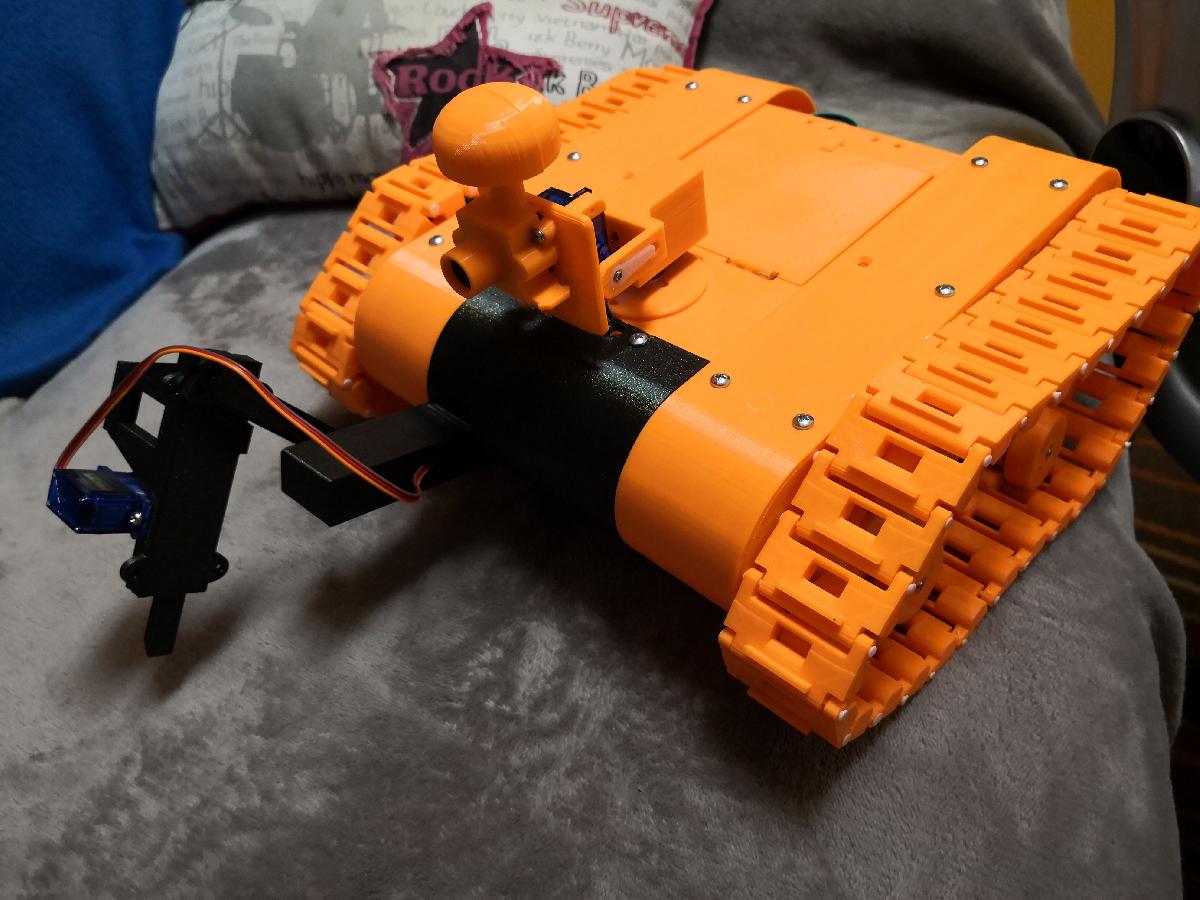

Modificacao de tanque de robo Arduino com suspensao e camera

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Modificacao de tanque de robo Arduino com suspensao e camera

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Modificacao de tanque de robo Arduino com suspensao e camera foi projetado para Impressora 3D. PortuguesRecopilacao de coisas mistas que eu usei para fazer este pequeno projeto RC.Todos os arquivos tem instrucoes em suas respectivas paginas.Basico:Base: https://www.thingiverse.com/thing:3296229Topo (2 opcoes): https://www.thingiverse.com/thing:3284700Suspensao: https://www.thingiverse.com/thing:3282091Trilhos (29x lado): https://www.thingiverse.com/thing:3284554Extra:Suporte de camera: https://www.thingiverse.com/thing:3280131Suporte de bateria: https://www.thingiverse.com/thing:3296256Suporte de modulo de energia: https://www.thingiverse.com/thing:3282864O restante das pecas modificadas, como a tampa frontal ("front"), nao tem uma pagina propria.O projeto consiste em um Arduino UNO conectado a um receptor RC que recebe o sinal do controle RC e o processa para controlar o robo.Comprar:Arduino UNO2x motor barato 5Vdriver de motor L298Nreceptor RC6x molas (suspensao)8x rolamentos 627z (7 x 22 x 7 mm) ou 608 (suspensao)Opcional:2x servo de 9g (controle de camera)2x LED 5VPoder:Arduino UNO + receptor RC e servos: LIPO 2S 7.4V com adaptador de conector.Driver de motor: suporte para 8x pilhas AAA.Codigo:Aqui esta o codigo do Arduino UNO no github:https://github.com/rotura/arduinoRobotEu atualizarei com o diagrama de conexao quando puder.LOG:21/01/2019 - Atualizado o arquivo da tampa frontal e adicionado uma frontal com um suporte para servo. Este suporte e projetado para um servo 9g sg90.13/01/2019 - Adicionado download do codigo do Arduino UNO.

Baixar

O arquivo "Modificacao de tanque de robo Arduino com suspensao e camera" representa um projeto interessante de robótica, onde os entusiastas podem criar um veículo remoto controlado (RC) baseado em uma plataforma de Arduino. O modelo é uma combinação de vários elementos impressos em 3D, cada um com um propósito específico, e inclui instruções para facilitar a montagem e a utilização do robô.

### Componentes Principais

#### Estrutura Básica
- **Base**: O chassi do robô, que serve como a fundação, é projetado para acomodar os componentes eletrônicos e mecânicos e pode ser encontrado no link fornecido.
- **Topo**: Duas opções de topo permitem ao usuário personalizar a aparência e funcionalidade do robô.
- **Suspensão**: Um sistema de suspensão que ajuda a garantir que o robô possa se mover em terrenos irregulares.
- **Trilhas**: Oferecidas em quantidade adequada para montagem e mobilidade do robô.

#### Componentes Extras
- **Suporte para Câmera**: Um suporte dedicado para instalação de uma câmera, permitindo que o usuário tenha uma visão ao vivo do que o robô está "vendo".
- **Suporte para Bateria**: Essencial para garantir que a energia necessária para os componentes seja fornecida de forma segura.
- **Suporte para Módulo de Energia**: Para gerenciar a distribuição da energia no projeto.

### Componentes Eletrônicos
- **Arduino UNO**: O cérebro do robô, responsável pela execução do código que controla o funcionamento do veículo.
- **Motores**: Dois motores de 5V são usados para movimentar o robô.
- **Driver de Motor L298N**: Necessário para controlar a direção e velocidade dos motores.
- **Receptor RC**: Utilizado para receber sinais de controle, possibilitando que o robô seja operado remotamente.

### Energia e Alimentação
O projeto indica que o Arduino, receptor e servos podem ser alimentados por uma bateria LIPO 2S de 7.4V, enquanto o driver de motor é alimentado por uma porta de pilhas AAA, garantindo que o robô tenha energia suficiente para funcionar.

### Opções Opcionais
Embora não sejam imprescindíveis, a adição de servos para controle de câmera e LEDs pode enriquecer a experiência do usuário, lidando com funcionalidades extras, como a movimentação da câmera ou outros efeitos visuais.

### Código e Instruções
O código fonte para programar o Arduino UNO está disponível no GitHub, o que permite que os usuários baixem e implementem funcionalidades específicas ou personalizem o comportamento do robô. O autor também menciona planos de atualizar o projeto com um diagrama de conexões, o que seria útil para facilitar a montagem.

### Atualizações e Registro
As datas de atualização no log indicam um contínuo desenvolvimento do projeto, mostrando que o autor se preocupa em melhorar a usabilidade e a funcionalidade, como a adição de um novo design para o suporte do servo.

### Conclusão
O projeto "Modificacao de tanque de robo Arduino com suspensao e camera" é uma ótima opção para quem deseja montá-lo e aprender mais sobre a robótica e a programação com Arduino. Com os links para todas as peças necessárias e as instruções detalhadas, ele oferece uma base sólida para a exploração e personalização do veículo.
