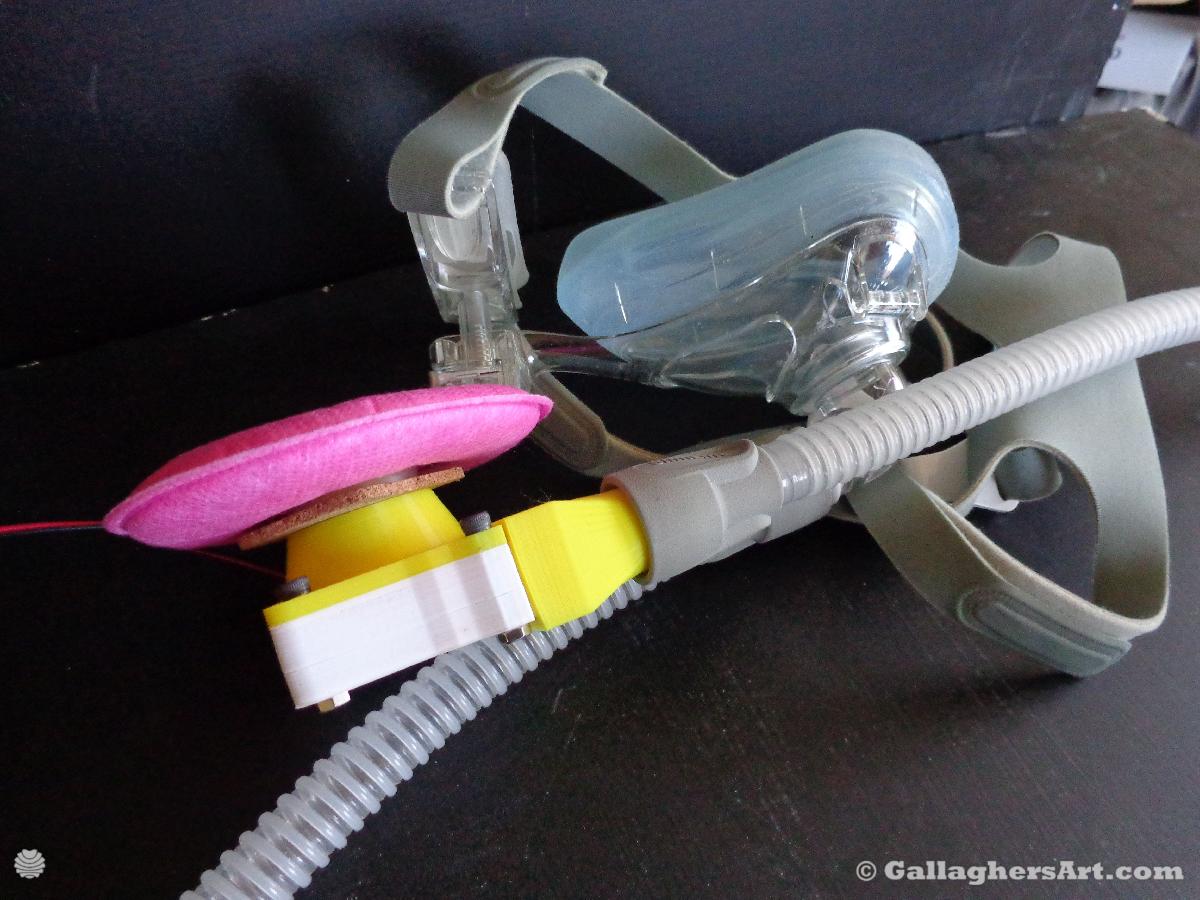

Modificacao de Respirador Purificador de Ar com Alimentacao (PAPR) para mascaras faciais CPAP e mais

Agregado familiar

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Modificacao de Respirador Purificador de Ar com Alimentacao (PAPR) para mascaras faciais CPAP e mais

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Modificacao de Respirador Purificador de Ar com Alimentacao (PAPR) para mascaras faciais CPAP e mais foi projetado para Impressora 3D. Nao estou mais postando no Thingiverse ou atualizacoes. Se voce deseja ver todo o meu trabalho e atualizacoes sobre itens postados no Thingiverse, visite meu site pessoal, ou pesquise GallaghersArt 3D (GallaghersArt e uma unica palavra, sem espacos). Thingiverse foi divertido!Respirador purificador de ar (PAPR) Mod para mascaras faciais CPAP e maisAtualizacao de 13 de abril, finalmente consegui um pouco de filamento e testei mais algumas pecas... desculpe, tudo que consegui foi preto e nao tiram boas fotos. 1ª Atualizei ambos os suportes do tipo 3M para que os cartuchos 3M fiquem verticais uma vez anexados. 2ª adicionei suportes duplos 3M para ambos os filtros e cartuchos. 3ª adicionei um modelo de teste para a face do voltimetro. 4ª atualizei o suporte de teste 3M e adicionei a versao de teste do filtro. 5ª Mudancas menores na parte inferior da bateria com cinto. 6ª adicionei suporte para 8x18650 com voltimetro. 7ª Atualizei as estatisticas para ar alimentado a partir do uso real. mais por vir...Atualizacao de 9 de abril de 2020: 1ª Modifiquei a parte da bateria para melhor gerenciamento de cabos, 2ª adicionei outra tampa de bateria para abrigar o regulador de voltagem, 3ª Atualizei o suporte do filtro 3M e os dividi em 2 versoes diferentes - uma para cartucho e uma para filtro 3M de papel/tecido que se estende para o filtro para expandi-lo, para que nao colapse. 4ª Redimensionei as partes principais. 5ª adicionei estatisticas sobre o uso.Isso esta em andamento, tenho mais coisas para adicionar a isso assim que eu as imprimir e estiverem prontas para uso. Por favor, visite meu site para mais material relacionado e mais. Usando pecas extras que eu tinha para minha impressora 3D e uma mangueira e mascara CPAP antigas, criei este adaptador alimentado para filtrar o ar que entra. Isso so seria bom se nao estivesse doente, nao ha como filtrar o ar que sai. Fiz esses para serem modulares. Assim, posso ter diferentes adaptadores de mangueira de saida e adaptadores de filtro de entrada. Juntamente com um adaptador de filtro caseiro substituivel.Usei alguns ventiladores XX 24v. Eles podem funcionar com 10v, mas 12v parece ser o melhor para o fluxo de ar. 24v era demais. Idealmente, anexado a parte traseira da pessoa em seu cinto. E ter qualquer filtro tambem coberto com algo para estendera vida util dos filtros.Eu tenho 1 modulo de bateria que abriga 4x 18560 em serie. Os suportes de bateria que me darao entre 17v e 12v. Sem eletronicos, apenas baterias conectadas diretamente ao ventilador, entao o usuario tera fluxo variado enquanto usa, dependendo da carga da bateria. Voce tambem pode usar seu proprio pacote de bateria. Eu tenho um que abriga 8x 18650 e posso definir a voltagem de saida, para que o ventilador permaneca consistente.Uma vez que todas as pecas estejam impressas, verifique se tudo se encaixa, algumas lixacoes com pequenas lixas funcionam bem para mim. Fiz os modulos para aceitar 4x parafusos M4 de 25mm. A conexao da mangueira apenas desliza firmemente. As pecas tambem podem ser coladas para uma configuracao permanente, resultando em uma leve economia de peso por nao usar parafusos.Dependendo do caminho que voce seguir, isso pode precisar ser impresso de forma diferente ou com pecas adicionais.1# Ter seu proprio pacote de bateria que fornecera 12-18v2# Adaptador de energia AC para aqueles que estarao estacionarios3# Baterias de unidade unica e unidade de ventilador como uma, troque as baterias por carregadas4# Unidade unica de voltagem ajustavel e carregue a bateria enquanto em uso. (Em breve, tenho pecas para unidade unica)Se usar colaVerifique se todas as pecas se encaixam, incluindo mangueira e filtros, antes de colar. O adaptador de filtro de entrada de ar correto precisa ser colado ao modulo do ventilador. Antes de colar, verifique se as pecas se encaixam corretamente e alinham. Algumas lixacoes em uma superficie plana podem precisar ser feitas. Se o ventilador estiver solto, adicione algum acolchoamento em areas nao relacionadas ao fluxo de ar - isso tambem funcionara para uma melhor vedacao. Pecas deformadas nao funcionarao. Limpe as pecas apos uma lixacao final superfina das superficies. Aplique cola e segure no lugar ate que a cola endureca. Eu nao recomendaria colar o adaptador da mangueira, caso as mangueiras mudem.Usando adaptador de filtro 3M®© personalizadoEu tinha algumas juntas de cortica para motores NEMA 17 destinadas a uma futura impressora 3D. Elas tem 2,9mm de espessura e, quando comprimidas, cerca de 1,5mm de espessura. Muito mais grossas do que a junta de borracha nas mascaras faciais 3M. Usando o modelo de junta impresso em 3D, marque e corte a junta (se usar juntas 3M, certifique-se de imprimir o STL correto para a menor folga da junta).Parafuse as pecas juntas ou cole, adicione a cortica/junta SEM COLA. De energia sem o filtro para verificar se esta tudo bem. Em seguida, instale o filtro e de energia novamente. Eu notei que com os filtros 3M 209x eu preciso de cerca de 12v de energia. Para os grandes filtros 609xx, preciso de @14v para obter o mesmo resultado.Estatisticas de uso com apenas 4x 18650 conectadas diretamente ao ventilador. Usando filtro de tecido 3M 20914.19v baterias para comecar16.71v 12:1016.54v 13:1016.46v 14:1016.36v 15:1016.34v 16:1016.31v 17:1016.24v 18:1016.20v 19:1016.17v 20:1016.13v 21:1016.03v 22:1015.95v 23:1015.87v 24:10Fim da voltagem 3.96v, funciona muito melhor do que eu esperava. 12+ horas e ainda 3.87 volts ate chegar a 12v. Dependendo de quanto custaria a reducao, espero estenderesse tempo ainda mais com o regulador de voltagem DC ajustado para 13v.Enquanto sentado, 12-13v parece funcionar. Outro dia fui fazer compras... sim, recebi alguns olhares. Depois de usar, eu maximizava a voltagem de 4x18650 o tempo todo. Fazendo um suporte de bateria 8x18650 para que eu possa obter talvez @18v enquanto em uso. Pedi alguns interruptores de energia baratos e controlador de ventilador com botao... postarei assim que estiverem prontos e impressos. Espero que eles consumam menos energia do que o regulador de voltagem que esta consumindo ate 3v.Todos, exceto a tampa da bateria, nao precisam de suportes, eles estao embutidos no STL, facil de remover apos a impressao.Bico FDM de 4mm, largura de linha e parametro de 5mm, altura da camada de 0,2mm. Ponte simPecas, sem links de afiliados, apenas linksO suporte de bateria 4x 18650 que eu tinha nao esta mais a venda no mesmo local. Isso parece ser o mesmo A versao futura tera interruptor liga/desliga junto com botao de velocidade (da digikey) e melhor suporte de bateria como estes Alem disso, nao consegui localizar o vendedor original do regulador de voltagem, mas isso e a mesma coisa que voce pode obter de muitos lugares.
