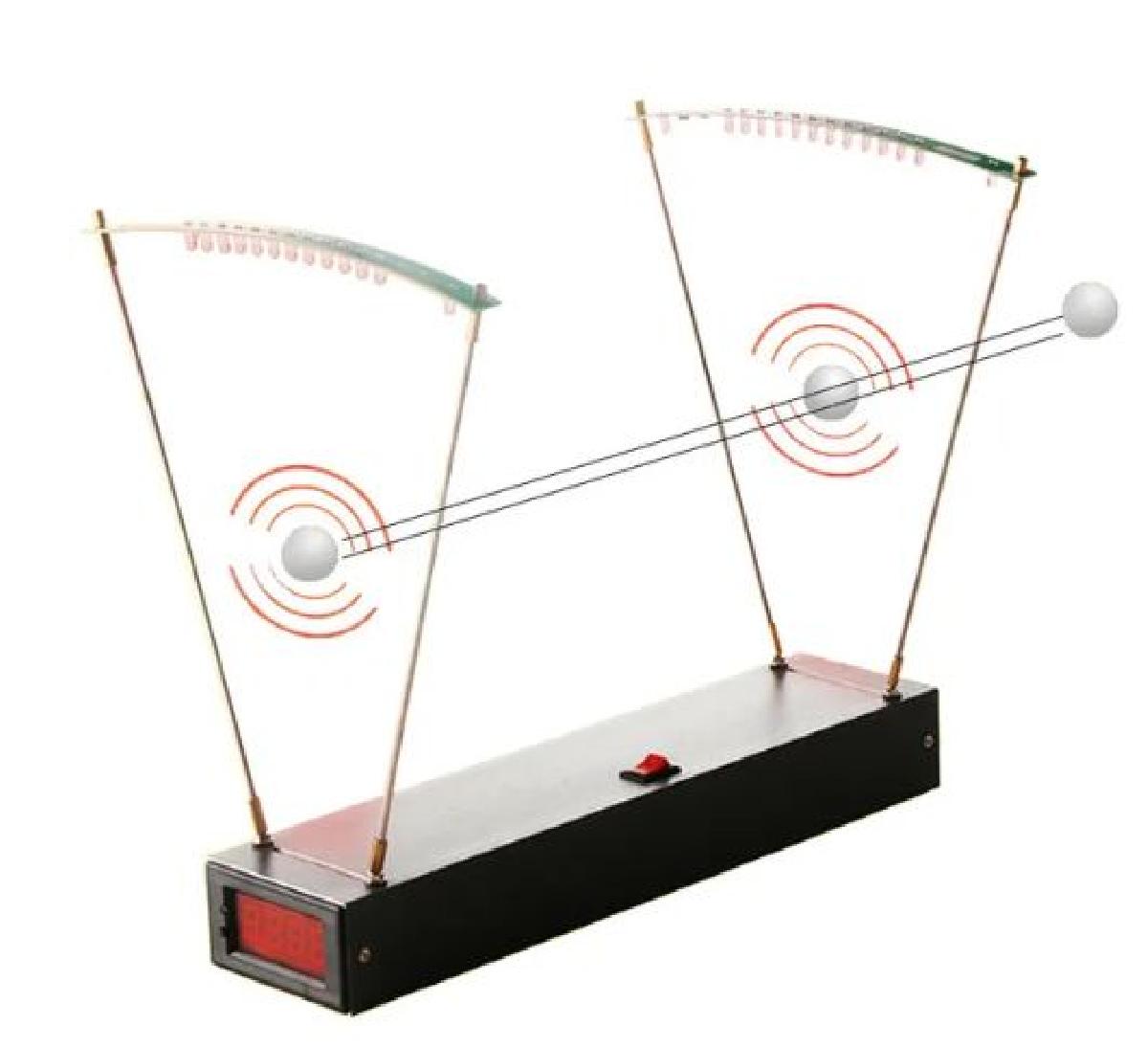

Modificacao de cronografo balistico chines foi projetado para Impressora 3D. Versao 2.42 em 15/05/2024O cronografo balistico chines e basico, mas funciona bem. Eu o adaptei ao meu gosto. O microprograma e atualizado a cada correcao de bug.xLoader (https://github.com/xinabox/xLoader/releases/tag/v1.339) pode ser usado para carregar o programa no ARDUINO.Especificacoes:-programacao da distancia ate o alvo de 3 a 999 m para exibir a deflexao vertical teorica do projetil em mm-escolha da unidade de exibicao da velocidade em FPS ou MPS-programacao da massa do projetil de 0,1 a 9,99 gramas-exibicao do valor em joules-exibicao da velocidade de 0,5 a 999 mps (e 1,64 a 3276 fps nao testados)-exibicao do numero de disparos realizados de 0 a 32 no maximo-memoria para 32 disparos-estatisticas de tiro: velocidade minima, maxima e media-exibicao grafica das velocidades do projetil-V2.42 Correcao de bugs-V2.41 Homogeneizacao das manipulacoes + deteccao de erro-V2.3 exibicao grafica das velocidades-V2.21 memorizacao em EEPROM dos valores de distancia ate o alvo, unidade mps ou fps, massaA corrente das barreiras IR e de aproximadamente 100 mA, o que esgota as baterias rapidamente. A eletronica consome apenas alguns mA insignificantes em comparacao aos 100 mA. Uma evolucao possivel pode ser implementar um economizador que ativa ou desativa as barreiras a vontade. A ver...Material:-cronografo de baixo custo-placa de teste 40x60-componentes eletronicos conforme esquema, utilizei resistores SMD-conectores-encoder ky-040-tela OLED 128x64-arduino nanoMontagem da placa de apoio/PCB-Montar o fecho e a manobra no suporte,-Colar os 2 ganchos no suporte-Atencao:1-a instalacao do codificador requer desoldar o conector em angulo para solda-lo no lado oposto do circuito PCB2-o conector OLED pode precisar ser dobradoUso:-Ao ligar, os 3 menus sao exibidos um apos o outro por 3 segundos e mostram os valores padrao: distancia ate o alvo 10 m, MPS, massa do projetil 0,45 g.-Entao, a tela OLED esta pronta para exibir os tiros:=>1ª linha: joules e massa=>2ª linha: deflexao vertical teorica e otima em mm a distancia do alvo=>3ª linha: velocidade=>4ª linha: unidade escolhida (mps ou fps) e numero de disparosPara modificar um valor:-ligar,-esperar que o parametro a ser modificado apareca e girar o botao para ajustar o valor, sentido horario para aumentar e anti-horario para diminuir,-pressionar o botao para validar-a exibicao dos menus restantes ocorre automaticamente, exceto se desejarmos modificar um valor.-comecar o tiro para registrar os valores-32 valores de velocidades sao memorizados; quando o 32º e alcancado, a exibicao indica "32 MAX"-girando no sentido horario (cw) um passo o botao, os valores de velocidades de tiro passam do primeiro ao ultimo ()-girando no sentido anti-horario (ccw) um passo o botao, as estatisticas numericas sao exibidas por 3 segundos e, em seguida, graficos de velocidades sao exibidos por 5 segundos ()(*) Ao girar mais um passo, a exibicao volta sem atraso a tela de tiroSe o projetil e detectado pela barreira de entrada, mas nao e detectado pela barreira de saida, a mensagem "Err" sera exibida ate o proximo tiroObrigado por relatar bugs. Eu verei o que posso fazer a respeito.Apos esta publicacao, e possivel que em breve encontremos uma evolucao deste produto basico a venda em sites ;-)

Baixar

O arquivo "Modificacao de cronografo balistico chines" é um modelo 3D projetado para ser impresso em impressoras 3D, que se destina a ser parte de um cronógrafo balístico básico, mas funcional. O autor, na versão 2.42, fez várias adaptações e melhorias ao design original, demonstrando um enfoque na personalização e eficiência do dispositivo.

### Descrição Geral do Modelo
- **Objetivo**: O cronógrafo balístico serve para medir a velocidade e o desempenho de projéteis, sendo útil em contextos como tiros de armas, testes de velocidade de pellets e outras aplicações de balística.
- **Componentes Principais**: O modelo inclui uma estrutura física que pode suportar componentes eletrônicos, como uma tela OLED, um Arduino Nano, um encoder (ky-040), além de barreiras infravermelhas (IR) que são essenciais para a detecção do projétil.

### Funcionalidades
As especificações do cronógrafo são bastante abrangentes e incluem:
- Programação da distância ao alvo entre 3 e 999 metros.
- Exibição do desvio vertical teórico do projétil em milímetros.
- Opção de unidades para exibição da velocidade (FPS ou MPS).
- Programação do peso do projétil na faixa de 0,1 a 9,99 gramas.
- Memória para armazenar até 32 disparos.
- Estatísticas como velocidades mínima, máxima e média.
- Visualização gráfica das velocidades.
- Atualizações contínuas no microprograma para correção de bugs e melhorias.

### Consumo de Energia
O cronógrafo consome cerca de 100 mA nas barreiras IR, o que pode levar ao esgotamento rápido das baterias. O autor sugere que uma melhoria futura poderia incluir um modo de economia de energia que ligue e desligue as barreiras conforme necessário.

### Materiais Necessários
Para a montagem do cronógrafo, o autor lista diversos materiais:
- Cronógrafo de baixo custo.
- Placa de teste de dimensões 40x60.
- Componentes eletrônicos específicos.
- Conectores e resistores SMD.
- Tela OLED de 128x64.

### Montagem e Uso
A montagem envolve a incorporação de vários componentes de forma cuidadosa, incluindo soldagem e posicionamento de conectores. Após energizar o dispositivo, ele apresenta três menus com configurações padrão. Usuários podem ajustar parâmetros, iniciar medições e revisar dados coletados diretamente no display.

### Conclusão
Este cronógrafo balístico modificado representa uma solução DIY (faça você mesmo) acessível e customizável para entusiastas de balística. A possibilidade de modificações e a interface amigável para o usuário, combinadas com seu design em 3D, fazem deste projeto uma interessante contribuição para a comunidade que trabalha com medição de velocidades de projéteis. Assim, ele pode ser apreciado tanto por quem busca um dispositivo funcional quanto por aqueles interessados em eletrônica, programação e impressão 3D.
