Modelo Raspberry Pi 3 Personalizavel

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Modelo Raspberry Pi 3 Personalizavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

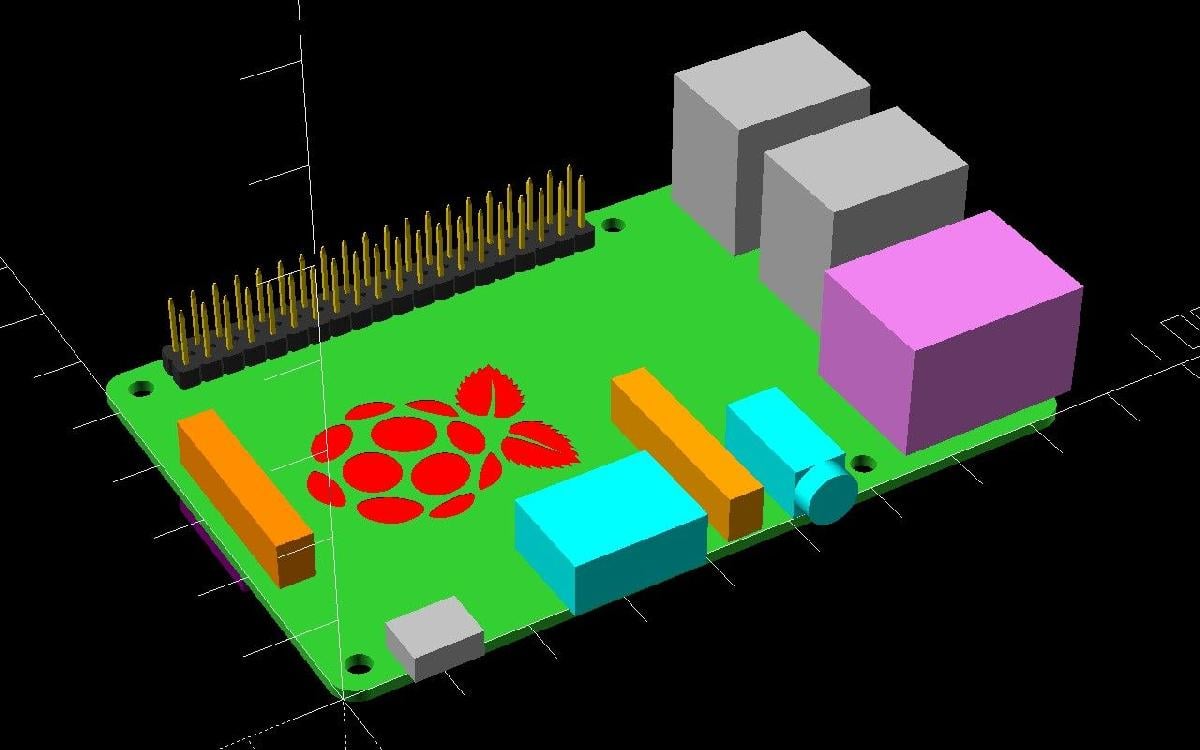

Modelo Raspberry Pi 3 Personalizavel foi projetado para Impressora 3D. URLhttps://gitlab.com/joaquinfq/openscad/blob/master/Modules/Models/PCB/RaspberryPi.scadEspanholEstes dias eu precisei fazer varias coisas com Raspberry's, mas nao encontrei um modelo que fosse configuravel a partir de fora sem ter que ler todo o codigo e extrair manualmente os valores. O design que trago hoje tem as seguintes caracteristicas:Os valores de cada bloco sao obtidos em uma funcao chamada getBlocks que aceita um parametro para ajustar a tolerancia das medidas.Cada indice esta referenciado em uma constante para que o valor nao precise ser lembrado.block: Modulo que aceita o indice do bloco a ser desenhado. Por exemplo, fazendo block(RPI_B_ETH()) desenha-se apenas o conector ethernet.logo: Modulo que desenha o logo da Raspberry Pi.pcb: Modulo para desenhar apenas o PCB da Raspberry, sem conectores nem logo.raspberry3: Modulo que desenha a Raspberry Pi 3.Cada bloco e formado por um array de 4 elementos:0: As dimensoes do bloco.1: A cor a ser usada para desenhar o bloco.2: Posicao sobre o PCB.3: Angulo de rotacao.Nos proximos dias eu subirei um sistema que permite gerar carcacas personalizadas da Raspberry para serem usadas em diferentes situacoes: suporte VESA, suporte para disco rigido, LCD, empilhaveis, etc., tudo em um unico projeto.InglesEsses dias eu precisei fazer varias coisas com Raspberry's, mas nao encontrei um modelo que fosse configuravel a partir de fora sem ter que ler todo o codigo e extrair manualmente os valores. O design que trago hoje tem as seguintes caracteristicas:Os valores de cada bloco sao obtidos em uma funcao chamada getBlocks que aceita um parametro para ajustar a tolerancia das medicoes.Cada indice esta referenciado em uma constante para que o valor nao precise ser lembrado.block: Modulo que aceita o indice do bloco a ser desenhado. Por exemplo, fazendo block (RPI_B_ETH()) desenha-se apenas o conector ethernet.logo: Modulo que desenha o logo da Raspberry Pi.pcb: Modulo para desenhar apenas o PCB da Raspberry, sem logo e conectores.raspberry3: Modulo que desenha a Raspberry Pi 3.Cada bloco e um array de 4 elementos:0: As dimensoes do bloco.1: A cor a ser usada para desenhar o bloco.2: Posicao sobre o PCB.3: Angulo de rotacao.Nos proximos dias eu subirei um sistema que permite gerar carcacas personalizadas da Raspberry para serem usadas em diferentes situacoes: suporte VESA, suporte para disco rigido, LCD, empilhaveis, etc., tudo em um unico projeto.

Baixar
