Sobre o objeto 3D Modelo de trelica de diamante

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Modelo de trelica de diamante foi projetado para Impressora 3D. Modelos de rede sao ferramentas de ensino atraentes e uteis, mas nao sao faceis de construir. A rede de diamante e um exemplo tradicional. O diamante se cristaliza para formar uma celula cubica na qual cada atomo de carbono forma quatro ligacoes. A rede de diamante possui simetria octaedrica e a visao de cada uma das 12 arestas da celula e a mesma. O Laboratorio de Pesquisa Naval em Washington possui ha muito tempo uma Divisao para a Estrutura da Materia. O NRL abriga uma grande colecao de estruturas de redes cristalinas. Nota: O NRL nao hospeda mais essas paginas - novos links abaixo - https://homepage.univie.ac.at/michael.leitner/lattice/spcgrp/index.html Em uma de suas paginas da web, encontrei um conjunto de coordenadas do celula unitaria do diamante para download. https://homepage.univie.ac.at/michael.leitner/lattice/struk/a4.html Como em "Buckyballs", usei um programa em Fortran para fazer chamadas de modulo openSCAD. Expand_diamond.f pega as coordenadas da celula unitaria do diamante, as expande para um cubo de 27 celulas e gera as chamadas necessarias. Fiquei surpreso com a qualidade em que o modelo foi impresso. Recentemente, instalei um extrusor MK7 que parece produzir resultados mais limpos. Havia 276 atomos nas primeiras impressoes e todos, exceto quatro, imprimiram perfeitamente. Quatro atomos, dois em cada uma de duas arestas, estavam inclinados para baixo e nao imprimiram bem. Eu os removi do modelo e comecei a obter impressoes perfeitas. A imagem exibe tres dos modelos. A versao menor no centro mostra a superficie de construcao; os atomos soltos da plataforma tem marcas em suas superficies. Os modelos maiores tem cerca de 65 mm de lado; aquele a direita mostra uma vista de uma aresta. O programa em Fortran usado para gerar as chamadas do modulo openSCAD do diamante, expand_diamond.f, esta abaixo, assim como o programa openSCAD e a saida STL que imprimiu melhor.

Baixar

O modelo 3D denominado "Modelo de Trelica de Diamante" é uma representação educativa interessante da estrutura cristalina do diamante. O diamante é conhecido por sua estrutura de rede cúbica, onde cada átomo de carbono forma quatro ligações covalentes, resultando na famosa dureza e brilho desse material.

### Características do Modelo:

1. **Estrutura Cristalina**: A rede de diamante possui simetria octaédrica e é um clássico exemplo de um sistema cristalino, conhecido por sua complexidade e beleza geométrica. Os 12 arestas da célula unitária são uniformes, o que proporciona uma forma equilibrada e simétrica.

2. **Processo de Geração do Modelo**: O autor utilizou um programa em Fortran (expand_diamond.f) para gerar as coordenadas da célula unitária do diamante. Essas coordenadas foram expandidas em um cubo de 27 células, resultando em um conjunto rico em átomos que compõem a rede do diamante.

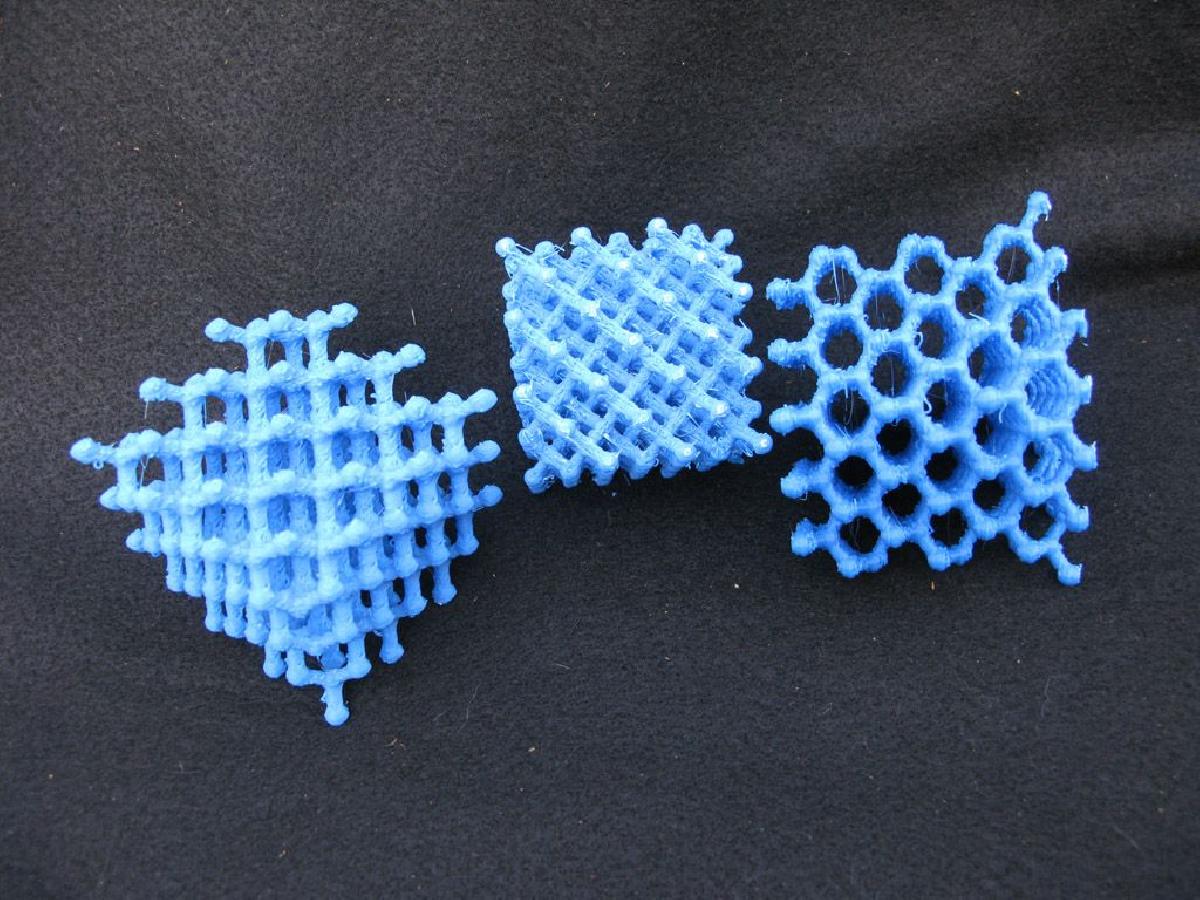

3. **Impressão 3D**: O modelo foi impresso usando um extrusor MK7, que proporcionou impressões de alta qualidade, onde 276 átomos foram incluídos na versão inicial do modelo. Após identificar que quatro desses átomos estavam inclinados e não imprimiram como esperado, o autor ajustou o modelo para remover essas partes problemáticas, com sucesso, resultando em impressões perfeitas.

4. **Dimensões do Modelo**: A parte maior do modelo tem cerca de 65 mm de lado, e uma das vistas permitiu observar a estrutura das arestas, oferecendo uma visão de como a rede de átomos se interliga.

5. **Importância Educacional**: A criação e a impressão desse modelo servem como uma ferramenta valiosa no ensino de estruturas cristalinas, permitindo que alunos e entusiastas entendam a complexidade e a beleza das ligações atômicas em um material comum como o diamante.

6. **Recursos Adicionais**: O autor menciona links para páginas que, embora não estejam mais hospedadas no Laboratório de Pesquisa Naval em Washington, ainda fornecem informações sobre estruturas de redes cristalinas e coordenadas úteis para a construção de modelos.

### Conclusão:

O "Modelo de Trelica de Diamante" ilustra não apenas a complexidade da estrutura do diamante em formato 3D, mas também a importância do uso de tecnologia, como a impressão 3D e programas de modelagem, para a educação e visualização de conceitos científicos. Esse tipo de modelo pode ser extremamente útil em contextos acadêmicos, onde a visualização de estruturas tridimensionais complementa o aprendizado teórico sobre química e física dos materiais.
