Modelo de Transmissão Automática
Engenharia
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Modelo de Transmissão Automática
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

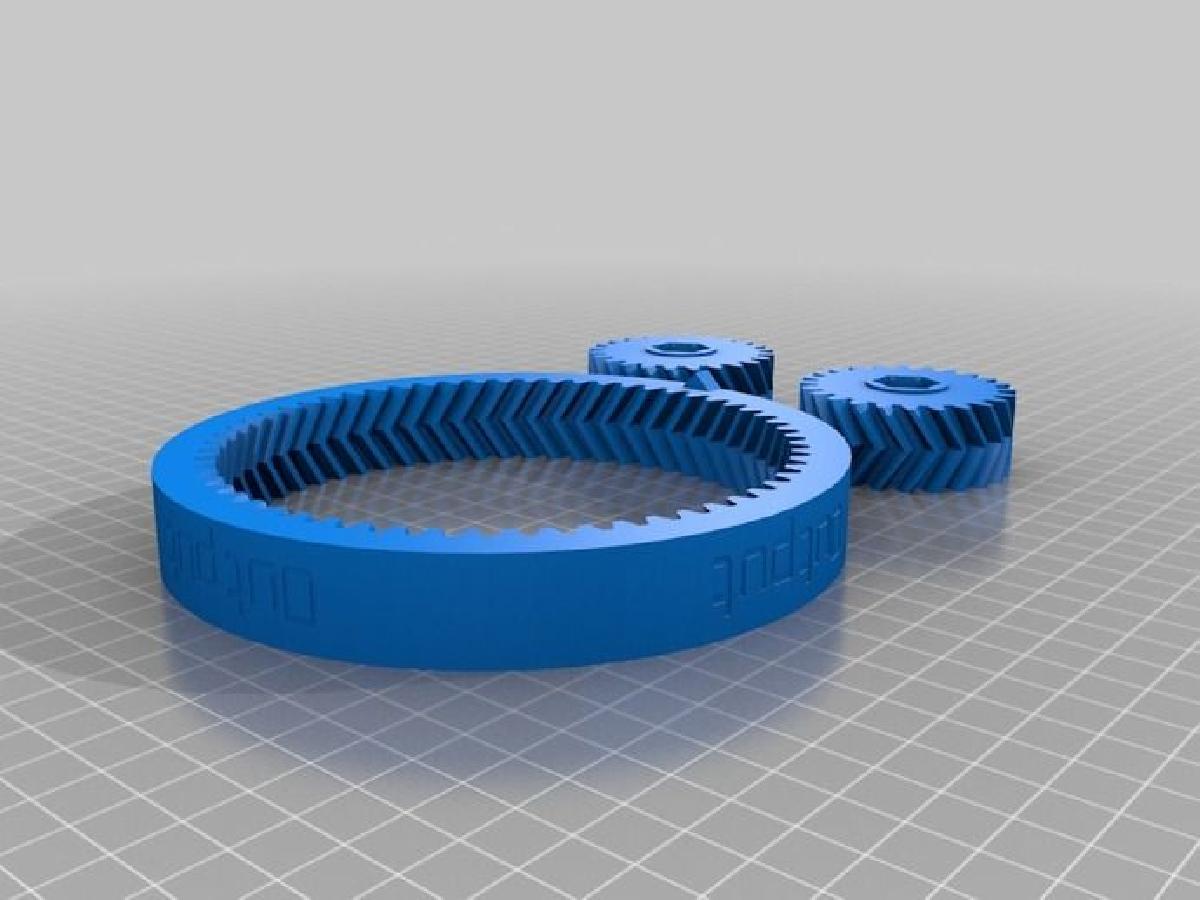

Modelo de Transmissão Automática foi projetado para Impressora 3D. Voce ja se perguntou como funciona uma transmissao automatica? Eu me perguntei, entao pesquisei e desenhei este modelo de mesa. Ele tem seis marchas para frente e uma marcha re. Transmissoes automaticas reais possuem um sistema hidraulico ou eletrico que aciona diferentes embreagens e freios para trocar as marchas dependendo da situacao de conducao. Com este modelo, voce controla essas embreagens e freios simplificados por conta propria.A embreagem e ativada ao deslizar o eixo de transmissao para diferentes posicoes (cada uma com duas marcacoes de marcha), enquanto tres freios separados tambem possuem duas marcacoes de marcha. Voce seleciona uma marcha acionando a posicao do freio e da embreagem associada a marcha desejada. Veja o video de demonstracao: http://www.youtube.com/watch?v=-FyC3dn3HJYEu tentei projetar as relacoes de marcha para que fossem bastante proximas do que alguns carros reais usam, e este e o resultado, onde a entrada e a manivela e a saida e o anel:1ª marcha: 1 : 4,292ª marcha: 1 : 2,5, aumento de 71%3ª marcha: 1 : 1,67, aumento de 50%4ª marcha: 1 : 1,3, aumento de 28%5ª marcha: 1 : 1, aumento de 30%6ª marcha: 1 : 0,8, aumento de 25%Marcha re: 1 : -3,93O arquivo OpenSCAD esta incluido e e altamente parametrico, caso voce queira brincar com diferentes relacoes de marcha. Se voce selecionar um numero diferente de dentes, ele imprimira as relacoes de marcha resultantes no inicio da saida. Tambem usei Matlab para investigar mais detalhadamente como os tamanhos das engrenagens afetavam as varias relacoes. Usei transmission.m como ajuda para otimizar as relacoes para que fossem um pouco espacadas uniformemente.Tudo foi impresso em PLA 3D Fila a 120 mm/s em um Replicator 1 com firmware Sailfish, altura de camada padrao (0,27 mm). Tudo saiu perfeitamente na primeira impressao. Eu juro, modelos complexos nao precisam ser dificeis, e quem precisa de cola quando voce pode imprimir encaixes de pressao?
