Sobre o objeto 3D Modelo de Setor de Anel com Bandeja

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

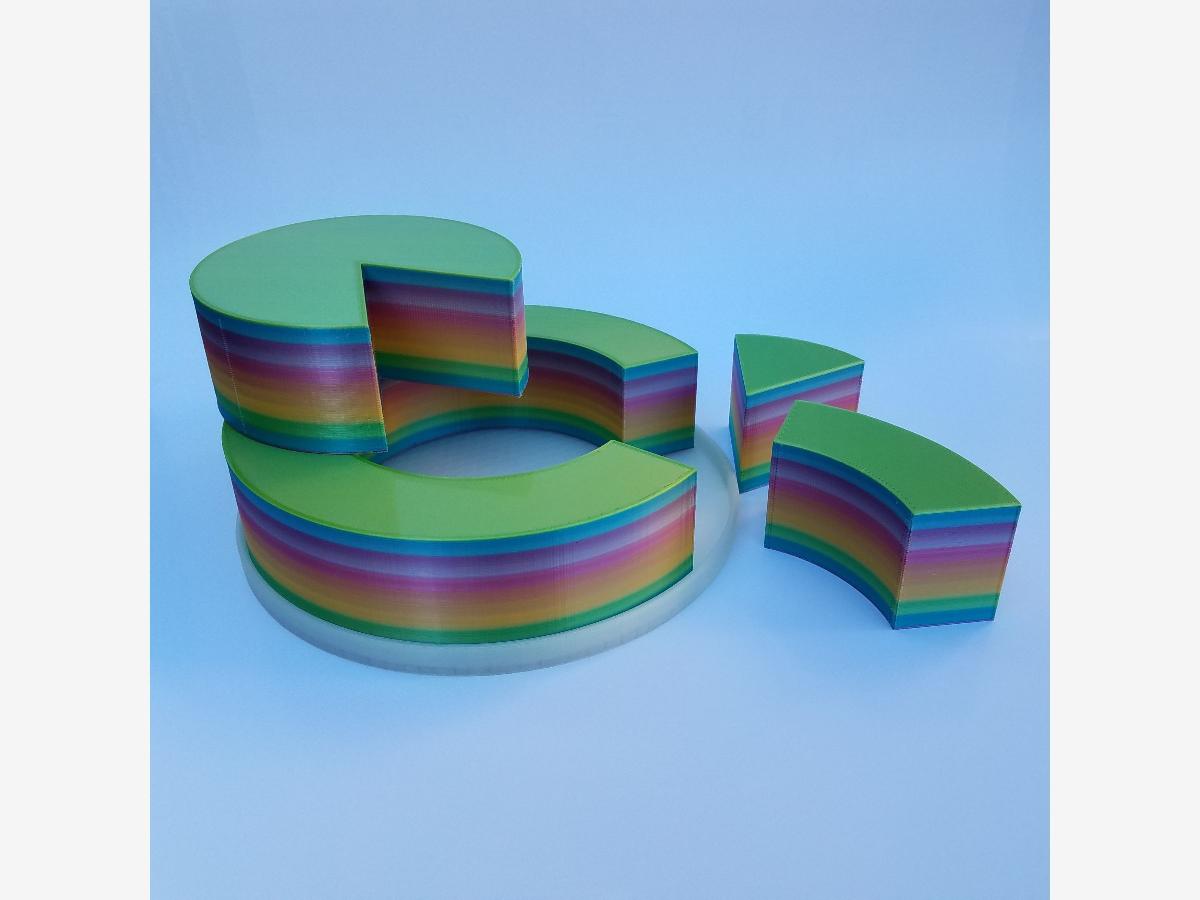

Modelo de Setor de Anel com Bandeja foi projetado para Impressora 3D. Quando ensino coordenadas cilindricas, frequentemente me refiro a forma rotulada aqui como "Setor de Anel". Ela e formada criando um setor de um cilindro e, em seguida, removendo um setor com o mesmo angulo, mas um raio menor. Outro professor do meu departamento queria algo semelhante para demonstracoes em aulas sobre area de superficie e volume. Nos tivemos a ideia de ter o anel externo junto com o pedaco do setor. Eu adicionei o circulo interno e o setor para um modelo agradavel em forma de quebra-cabeca que ilustra tudo isso e poderia ser usado para mais formas e atividades. A bandeja mantem tudo junto de forma eficiente.Eu imprimi isso com filamento arco-iris para que a parte superior e a parte inferior fossem de cores diferentes, permitindo uma opcao durante as demonstracoes para destacar varias pecas ao vira-las. Isso teve o efeito adicional de uma divertida coloracao arco-iris em todas as bordas internas. Cores diferentes para a parte superior e inferior tambem poderiam ser criadas com uma troca de filamento.Imprimi todas as pecas juntas para que tivessem a mesma coloracao com o filamento arco-iris. Elas tem uma tolerancia de 0,3 mm entre as pecas e eu precisei de uma ferramenta para ajudar a separa-las. Lembre-se de que fazer as pecas menores reduziria essa tolerancia. Certamente as pecas poderiam ser impressas separadamente, entao esse nao e um problema.Veja tambem meu Modelo de Cilindro Dividido com Bandeja e meus Elementos de Volume.Mais dos meus modelos matematicos no Cults:https://cults3d.com/en/users/abbymathInformacoes de ImpressaoO modelo inteiro tem diametro de 160 mm e altura de 40 mm. A bandeja tem diametro de 167 mm e altura de 10 mm. Eu imprimi o modelo com altura de camada de 0,3 mm e a bandeja com altura de camada de 0,2 mm. O angulo do setor e de 60 graus.Modelo impresso com Stronghero3D "Exquisite" Rainbow PLA 3D Fila. Eu usei 5% de preenchimento, 4 camadas superiores, 4 camadas inferiores e 3 camadas de contorno/perimetro.

Baixar

O **Modelo de Setor de Anel com Bandeja** é um excelente recurso para ensinar conceitos matemáticos de uma forma interativa e visual. Este modelo é particularmente útil em aulas sobre coordenadas cilíndricas, área de superfície e volume. Sua estrutura é composta por um setor de cilindro que foi parcialmente removido, criando uma forma que parece um anel, o que torna a explicação desses conceitos muito mais tangível para os alunos.

### Descrição do Modelo
- **Estrutura**: O modelo é formado por um setor de um cilindro que, em seguida, remove um setor com o mesmo ângulo, mas com um raio menor. O resultado é um anel externo, juntamente com um pedaço do setor, proporcionando uma visualização clara das relações entre diferentes partes do modelo.
- **Base**: A bandeja é projetada para manter todas as peças unidas, garantindo que possam ser manuseadas facilmente durante as demonstrações em sala de aula, quase como um quebra-cabeça que ilustra formas e atividades relacionadas.

### Impressão 3D
- **Material**: O modelo é impresso utilizando filamento arco-íris, o que proporciona cores diferentes na parte superior e inferior. Isso permite que o educador destaque diferentes partes do modelo durante as aulas e ainda adiciona um efeito visual interessante com as bordas internas coloridas.
- **Tolerâncias**: A montagem das peças requer uma tolerância de 0,3 mm entre elas. Para modelos menores, essa tolerância precisaria ser ajustada, mas é possível imprimir as peças separadamente, caso desejado.
- **Dimensões**: O modelo possui um diâmetro de 160 mm e altura de 40 mm. A bandeja, por sua vez, tem um diâmetro de 167 mm e altura de 10 mm.
- **Configurações de Impressão**: O autor utilizou uma altura de camada de 0,3 mm para o modelo principal e 0,2 mm para a bandeja, com um preenchimento de 5%, 4 camadas superiores e inferiores, e 3 contornos.

### Aplicações Educativas
O modelo pode ser utilizado em várias atividades educativas, ajudando alunos a compreender conceitos matemáticos de maneira prática. A possibilidade de trocar cores de filamento também permite personalização e diferentes abordagens didáticas durante a apresentação dos conteúdos.

### Modelos Relacionados
O autor menciona outros modelos que podem ser de interesse, como o **Modelo de Cilindro Dividido com Bandeja** e **Elementos de Volume**. Essas adições enriquecem ainda mais o material didático disponível para professores e alunos.

### Conclusão
O Modelo de Setor de Anel com Bandeja é não apenas uma ferramenta educacional inovadora, mas também uma demonstração do potencial da impressão 3D para facilitar o aprendizado em Matemática. O uso de impressoras 3D na educação torna possível materializar conceitos abstratos, tornando-os mais acessíveis e compreensíveis.
