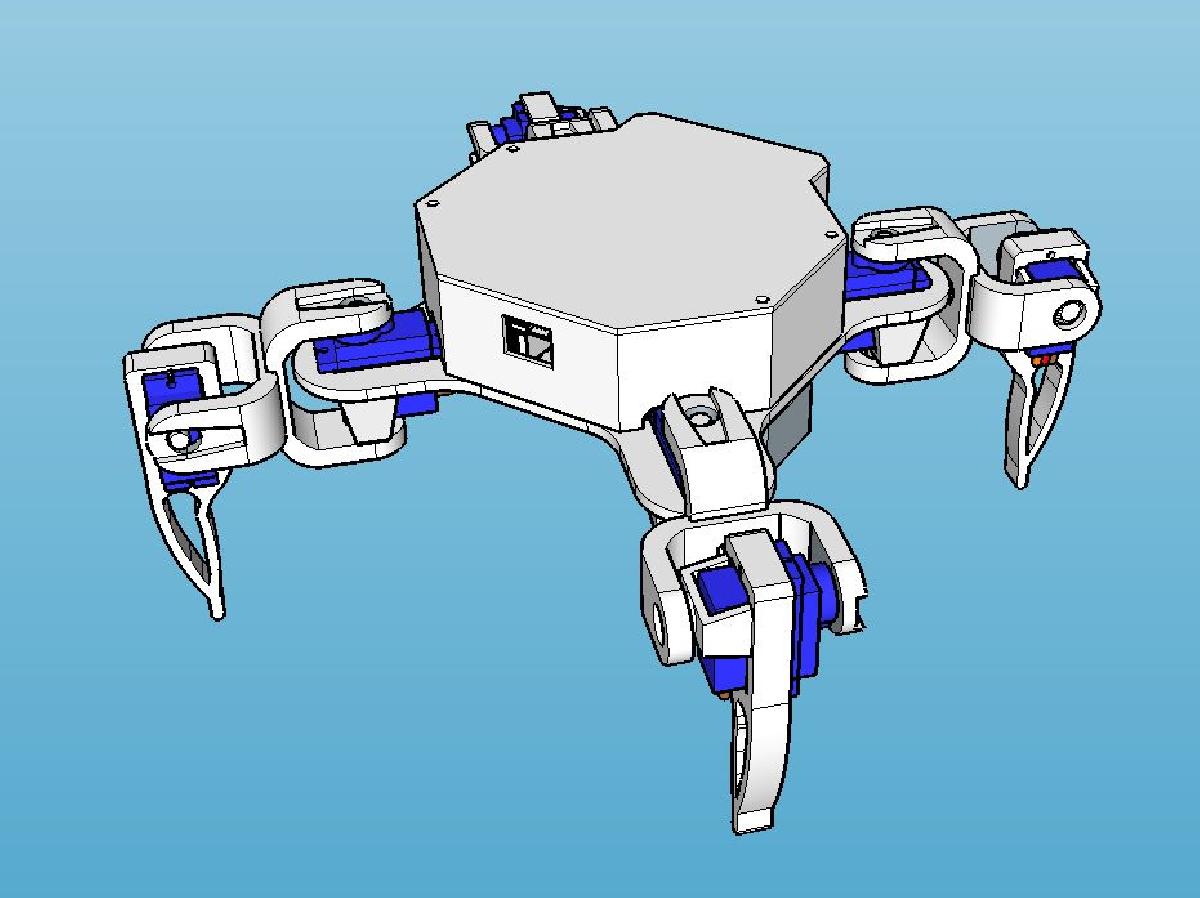

Modelo de Robo Quadrupede 1

Robótica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Modelo de Robo Quadrupede 1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Modelo de Robo Quadrupede 1 foi projetado para Impressora 3D. ESP) Este design eu estou aprimorando ha mais de 2 anos, e o resultado de muitas experiencias, designs e modificacoes que fizemos neste robo quadrupede basico durante todos esses meses.Agora eu o publico para poder compartilha-lo com todos voces.Para fazer este robo, voce precisa imprimir:1-Bases8-U de servos4-Pernas1-Capa de bateria1-Parede superior1-Capa SuperiorAtualizacao de Pecas 03/10/2017 <<<Eu subi as pecas da base, u e pernas para uso com servos MG90.Essas pecas estao devidamente nomeadas para identificacao, portanto, se voce quiser montar este robo com os servos comuns azuis SG90, nao utilize as pecas nomeadas com MG90. Obrigado!Os componentes necessarios para construir este robo sao:1-Arduino Nano1-Shield Arduino nano1-Step Down1-Chave On/Off8-Servo SG902-Baterias 186501-Cabos variados para conectar a bateria8-Parafusos extras para as tampasInteressados no codigo, podem pegar como exemplo o codigo que subi no github:https://github.com/KonredusInteressados em saber mais sobre o que eu faco, visitem meu perfil no instagram:https://www.instagram.com/konredus/

Baixar

O "Modelo de Robô Quadrúpede 1" representa um projeto inovador que combina design, engenharia e programação para criar um robô com quatro patas. O autor investiu mais de dois anos no aprimoramento deste design, evidenciando um compromisso contínuo com a inovação e a melhoria. Esse projeto é fruto de muitas experiências que levaram a modificações significativas no robô, o que demonstra uma abordagem iterativa muito comum no desenvolvimento de protótipos eletrônicos.

### Estrutura do Modelo
Para construir este robô quadrúpede, são necessárias várias peças que devem ser impressas em uma impressora 3D:
- **1 Base**: A estrutura principal que sustenta o robô.
- **8 Ues de servos**: Suportes que acomodam os servos que permitem o movimento.
- **4 Patas**: Parte crucial do robô que permite a locomoção.
- **1 Tampa de pilhas**: Para proteger e acomodar as baterias.
- **1 Parte superior**: A estrutura que fica em cima do robô.
- **1 Tampa superior**: Para cobrir a parte superior do robô.

### Atualizações e Versatilidade
O autor atualizou o design em 03/10/2017, mencionando que as peças da base e as patas foram alteradas para melhor compatibilidade com servos MG90. Esta atualização é importante para usuários que desejam personalizar seu robô com diferentes tipos de servos, como os SG90. Essas informações são cruciais para garantir que a montagem e o funcionamento do robô sejam eficazes.

### Componentes Necessários
Além das impressões 3D, para concluir a montagem do robô é necessário adquirir uma série de componentes eletrônicos:
- **1 Arduino Nano**: A "cerebro" do robô, responsável pelo controle.
- **1 Shield Arduino Nano**: Para facilitar as conexões dos servos.
- **1 Step Down**: Para regular a tensão da bateria.
- **1 Chave On/Off**: Para ligar e desligar o robô.
- **8 Servos SG90**: Para o movimento das patas.
- **2 Baterias 18650**: Fonte de energia.
- **Cabo variados**: Para conectar os componentes.
- **8 Parafusos**: Para montagem das tampas.

### Recursos Adicionais
Para aqueles que desejam explorar o código utilizado para o controle do robô, o autor compartilhou um link para o seu repositório do GitHub. Além disso, o autor também fornece uma visão sobre seu trabalho em um perfil no Instagram, permitindo que interessados sigam seus projetos e atualizações.

Este projeto não apenas proporciona uma excelente oportunidade de aprendizado em robótica, mas também destaca a importância do compartilhamento de conhecimento dentro da comunidade maker e de projetos DIY (faça você mesmo). Esta abordagem colaborativa permite que outros entusiastas aprimorem e modifiquem seus próprios designs, promovendo um círculo virtuoso de inovação e criatividade.
