Sobre o objeto 3D Modelo Aberto para Estresse Mecanico Externo de Semicondutores e MEMS para estacao de teste Cascade Microtech REL 3600

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

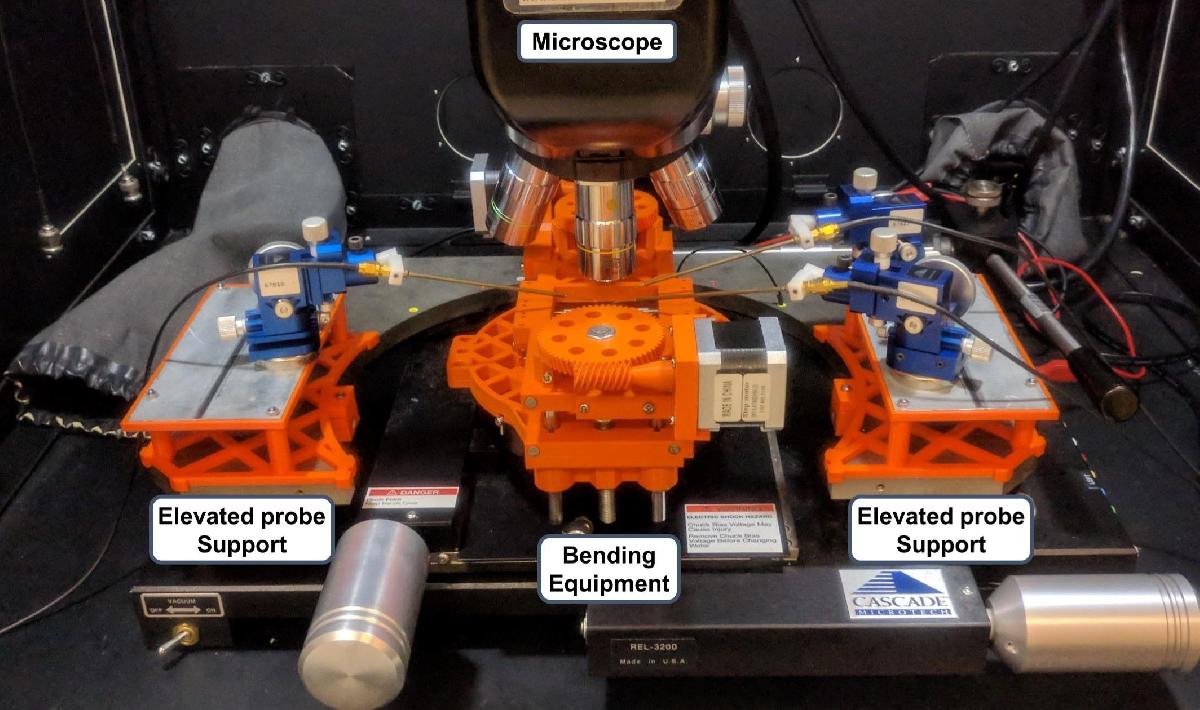

Modelo Aberto para Estresse Mecanico Externo de Semicondutores e MEMS para estacao de teste Cascade Microtech REL 3600 foi projetado para Impressora 3D. Este projeto define os detalhes da solucao de equipamento de dobra e a calibracao necessaria para caracterizacao de estresse mecanico externo em semicondutores e MEMS. O equipamento e adequado para uso em estacao de teste para caracterizacao eletrica de dispositivos sob estresse mecanico externo controlado. Referencias estao listadas na parte inferior. ============================= O projeto foi desenvolvido usando o software de modelagem 3D SketchUp, da Trimble Inc. O equipamento de dobra e o suporte da sonda foram projetados para uso na estacao de teste Cascade Microtech REL 3600, pois era a disponivel em nosso laboratorio. No entanto, os arquivos de design podem ser facilmente adaptados para outras estacoes de teste. Todos os arquivos de design originais estao disponiveis no formato de arquivo SketchUp .skp e no formato de arquivo universal .stl sob a licenca CC BY-NC-SA 3.0. Foi escolhido garantir que possa continuar a ser desenvolvido e distribuido abertamente para a comunidade cientifica. Os artigos listados nas referencias tem a intencao de dar a direcao na definicao dos detalhes do equipamento de dobra e da calibracao usada para caracterizacao do estresse mecanico em materiais semicondutores e MEMS. Tendo em mente amostras de CI nao encapsuladas, o presente conjunto de dobra pode dosar a quantidade de estresse uniaxial induzido na amostra. As partes e materiais mecanicos de dobra necessarios estao descritos na tabela 1. A parte superior da amostra recebera uma deformacao de tracao e a parte inferior recebera uma deformacao de compressao. Para mudar de tracao para compressao, e necessario mudar as posicoes dos quatro cilindros. Para a deformacao biaxial, o equipamento deve aplicar a tensao ou compressao com dois aneis concentricos. A tabela 2 descreve as partes e materiais necessarios para o suporte de sondas elevadas. O equipamento de dobra e os suportes de sonda elevados sao projetados para se encaixar na estacao de teste Cascade Microtech REL 3600, sem perder o uso do microscopio. Todas as principais partes foram projetadas e impressas em 3D com filamento de PLA 3D Fila (Acido Polilatico) de 1,75 mm, reforcado com trilhos de cilindro de aco para garantir a estabilidade do equipamento. Dois motores de passo acoplados sao controlados por uma placa Arduino Nano para controlar o movimento do equipamento de dobra remotamente do lado de fora da estacao de teste. Todos os arquivos de codigo para o Arduino e o projeto do aplicativo Android estarao disponiveis em breve em um projeto no GitHub. Fique atento! ============================= Tabela 1 - Partes e materiais necessarios para o conjunto de dobra mecanica: Quantidade - Descricao 4 pcs - Bucha de rolamento linear de aco LM8UU 4 pcs - Trilho de cilindro de aco de 90x12mm (guias verticais) 4 pcs - Trilho de cilindro de aco de 10x6mm 2 pcs - Barra roscada de aco inoxidavel de 10mm de comprimento 3/8” 6 pcs - Porca hexagonal acabada de aco inoxidavel 3/8” 2 pcs - Porcas hexagonais acabadas de aco inoxidavel 3/8” com inserto de nylon 20 pcs - Parafuso de maquina de cabeca pan Phillips de aco inoxidavel zincado M3x6mm 4 pcs - Parafuso de maquina de cabeca pan Phillips de aco inoxidavel zincado M3x20mm 4 pcs - Porcas hexagonais acabadas de aco inoxidavel M3 com inserto de nylon 4 pcs - Arruela plana de aco inoxidavel de 3/8” interna e 1” externa 372g - Filamento de PLA 3D Fila (Acido Polilatico) de 1,75 mm ============================= Tabela 2 - Partes e materiais necessarios para o suporte de sondas elevadas: Quantidade - Descricao 12 pcs - Porca hexagonal acabada de aco inoxidavel M4 8 pcs - Parafuso de maquina de cabeca pan Phillips de aco inoxidavel zincado M4x20mm 4 pcs - Parafuso de maquina de cabeca pan Phillips de aco inoxidavel zincado M4x10mm 132g - Filamento de PLA (Acido Polilatico) de 1,75 mm ============================= Tabela 3 - Partes necessarias para o hardware de automacao: Quantidade - Descricao 1 pc - Placa de Desenvolvimento Arduino Nano 2 pcs - Motor de passo SM1.8-A1740CHNBK-CS 1 pc - Modulo Bluetooth HM-10 2 pcs - Driver DRV8825 2 pcs - Calibrador Digital 1 pc - Capacitor de 100 µF 50V (C4) 1 pc - Capacitor de 0,33 µF 50V (C1) 1 pc - Capacitor de 0,1 µF 50V (C3) 1 pc - Resistor de 0,1 Ω (R10) 8 pcs - Resistor de 10 KΩ (R2 – R9) 1 pc - Resistor de 1,5 KΩ (R11) 1 pc - Resistor de 3,3 KΩ (R1) 2 pcs - Resistor de 1 KΩ (R16; R18) 2 pcs - Resistor de 2,2 KΩ (R17; R19) 1 pc - Fonte de Alimentacao comutavel de 12V 4 pcs - Transistor NPN 2N3904 (T1 – T4) ============================= Referencias: Modelo Aberto para Estresse Mecanico Externo de Semicondutores e MEMS https://doi.org/10.1109/ICMTS.2018.8383795
