Sobre o objeto 3D MOAFB (Mae de Todas as Laminas de Ventilador) Criador de Laminas de Ventilador Parametricas (Reparo) (FreeCAD) 40mm, 50mm e acima

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

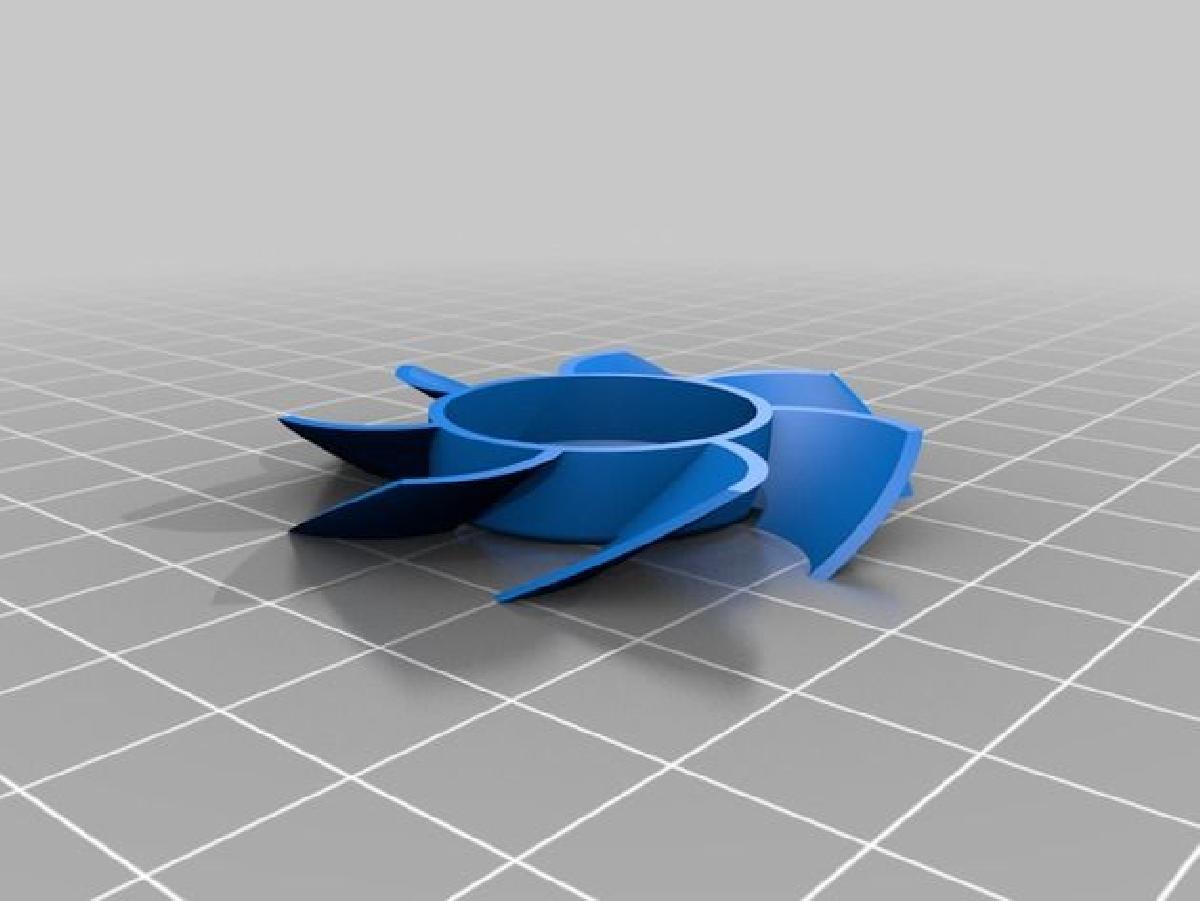

MOAFB (Mae de Todas as Laminas de Ventilador) Criador de Laminas de Ventilador Parametricas (Reparo) (FreeCAD) 40mm, 50mm e acima foi projetado para Impressora 3D. INTRODUCAO ===Existem 12 (doze) ventiladores na minha impressora e de vez em quando eu quebro as laminas. Para economizar tempo e dinheiro, eu preciso imprimir as laminas sobressalentes com frequencia. === EQUIPAMENTO SEMELHANTE ===A busca no Thingiverse me trouxe aqui:https://www.thingiverse.com/thing:3025985 Como diferenca em relacao ao olavl, eu esboco uma lamina e a giro em torno do centro. Isso parece um pouco mais elegante para mim. A outra coisa e que os esbocos nao estao anexados as superficies, mas primeiro planos de datum sao aplicados as superficies e entao os esbocos sao aplicados nos planos de datum. Isso parece ser lege artis para o FreeCAD 0.17. Para aqueles que querem aprendere praticar no FreeCAD, voce encontrara todas as explicacoes dos parametros na planilha no arquivo do FreeCAD. === O QUE TEMOS AQUI ===Duas coisas sao fornecidas aqui:1/ o arquivo .stl da lamina do ventilador de 50mm que deve se encaixar na maioria dos ventiladores de 50mm.2/ o arquivo do FreeCAD onde voce pode inserir seus parametros desejados para produzir as laminas do tamanho necessario, numero de laminas, angulo de inclinacao, curvatura, distancia entre laminas, espessura, diametro do eixo do motor, etc. === CORTANDO ===Quando voce for cortar o modelo, por favor, preste atencao a largura da camada. A largura ideal e metade da espessura da lamina. Assim voce obtera a linha ininterrupta conectando as laminas e o corpo (como voce pode ver na ultima imagem). Parece razoavel definir o jitter para 360 graus para que cada nova camada comece em um ponto aleatorio (se o seu slicer suportar esse recurso). Assim voce nao tera costura e provavelmente tera menos vibracao. Embora isso nao importe muito nas velocidades que usamos esses ventiladores. === SEQUENCIA DE REPARO DO VENTILADOR (como nas imagens) ===:1/ Remova a pequena arruela de teflon em forma de C da parte de tras do eixo. Voce precisara de 1-2 chaves de fenda pequenas. Cubra-a com seu dedo ou ela saltara e voce tera que fazer uma nova.2/ Remova o pequeno anel de borracha do eixo do motor. Voce PRECISARA dele mais tarde.3/ Puxe o eixo para fora do corpo das laminas com um alicate. Nao tenha medo, voce nao precisa da parte das laminas quebradas.4/ Com uma chave de fenda plana, remova o anel magnetico das laminas.5/ Verifique se o eixo se encaixa firmemente em seu novo lugar nas novas laminas. Se o furo for muito pequeno, voce pode perfura-lo com a broca apropriada. :-) Se for muito grande, voce precisara mudar o raio e reimprimir. :-( Tambem verifique se o anel magnetico se encaixa no corpo das laminas.6/ Use cola de cianoacrilato (supercola). Voce precisa agir rapido. Coloque uma gota minuscula de cola no furo. Empurre o eixo no furo. Use papel toalha para limpar o excesso de cola que sera espremido para fora do furo (caso contrario, ele colara o eixo a sua manga). Coloque o motor no eixo. Isso garantira que o eixo fique perpendicular ao corpo das laminas. Pressione algo no eixo por alguns segundos. U-u-u-f-f.. pronto.7/ Coloque o anel de borracha no eixo.8/ Empurre o anel magnetico para dentro do corpo das laminas.9/ Monte o ventilador.10/ Coloque a arruela em forma de C na parte de tras do eixo.11/ Coloque uma gota de oleo na parte de tras do eixo.12/ Cubra a parte de tras do eixo com um adesivo.13/ Celebre!14/ Opcional: de uma gorjeta ao designer.

Baixar
