MiSTer Remix da Base do Case com suporte a Hub USB

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D MiSTer Remix da Base do Case com suporte a Hub USB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

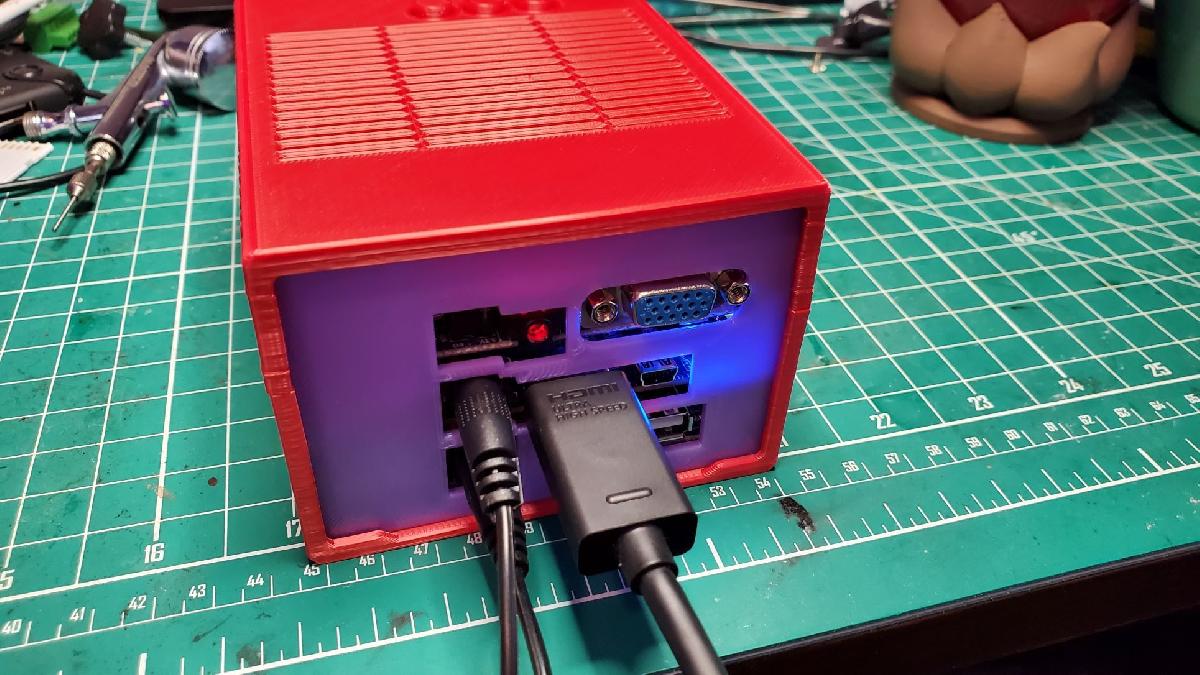

MiSTer Remix da Base do Case com suporte a Hub USB foi projetado para Impressora 3D. Este e um remix do "MiSTer - Case Universal v5.2" de NegSol, projetado para acomodar um MiSTer com a placa IO oficial montada na parte superior do DE-10. A impressao completa e composta por quatro pecas, incluindo a parte inferior e laterais, parte superior e laterais, alem de duas pecas adicionais para a frente e para tras que desliza-las verticalmente antes da parte superior ser colocada.Esta versao revisada substitui todas as partes, exceto a parte superior, para permitir configuracoes do MiSTer que tambem incluam a placa filha do hub USB oficial montada na parte inferior. Esta versao revisada foi projetada para funcionar com a parte superior original, que pode ser obtida na postagem original do Thingiverse (NegSol tem algumas versoes que voce pode usar). A pagina de NegSol tambem possui alguns arquivos para uma placa IO, mas como uma unidade destacada, entao eu criei uma parte inferior substituta que envolve tudo e poderia ser usada com a parte superior original que eu ja havia impresso.A parte inferior revisada mantem todos os recortes e furos de ventilacao originais (exceto onde os furos de ventilacao teriam se interseccionado com os novos recortes). Novos recortes foram adicionados para cada um dos seis conectores USB no hub (tres de cada lado). Os recortes para USB sao generosamente dimensionados para acomodar as espessas quantidades de moldura/plastico/borracha que voce recebe na extremidade de um cabo USB. Como o design original do gabinete e mais largo que o DE-10, tres das portas USB estao recuadas em relacao a borda do gabinete. Eu mantive isso de proposito para que essas portas pudessem ser usadas para dongles, como adaptadores Bluetooth/Wifi, mantendo-os "internos" ao gabinete em vez de protrudirem de forma estranha, onde poderiam pegar e danificar uma porta USB. Estou usando um dongle sem nome de tamanho moderado que recebo um link do Retropie, e ele mal sobressai da borda do gabinete (mostrado nas fotos acima). Mesmo com tres portas recuadas, ainda ha cinco portas flush com o exterior e a maioria dos controles/kbs/mouses conseguiria alcancar as portas recuadas atraves dos recortes.Os paineis frontal e traseiro tambem foram revisados para levar em conta a altura adicional e adicionar uma nova fileira de recortes na parte inferior, alem das portas USB adicionais (duas Tipo B e uma mini-USB para a ponte de uplink) e do conector de energia adicional.MiSTer_Uni_Bottom_USBHub_Revised.stl e o corpo principal.MiSTer_Uni_Front_Revised.stl e o painel frontal com os recortes originais, alem dos novos para a porta de energia e USB adicionais.MiSTer_Uni_Back_Revised.stl e o painel traseiro com os recortes originais, alem dos novos para a porta de uplink USB e a porta USB Tipo B adicional.
