Sobre o objeto 3D (minion) rampas 1.4 para multiferramenta cnc impressa principalmente

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

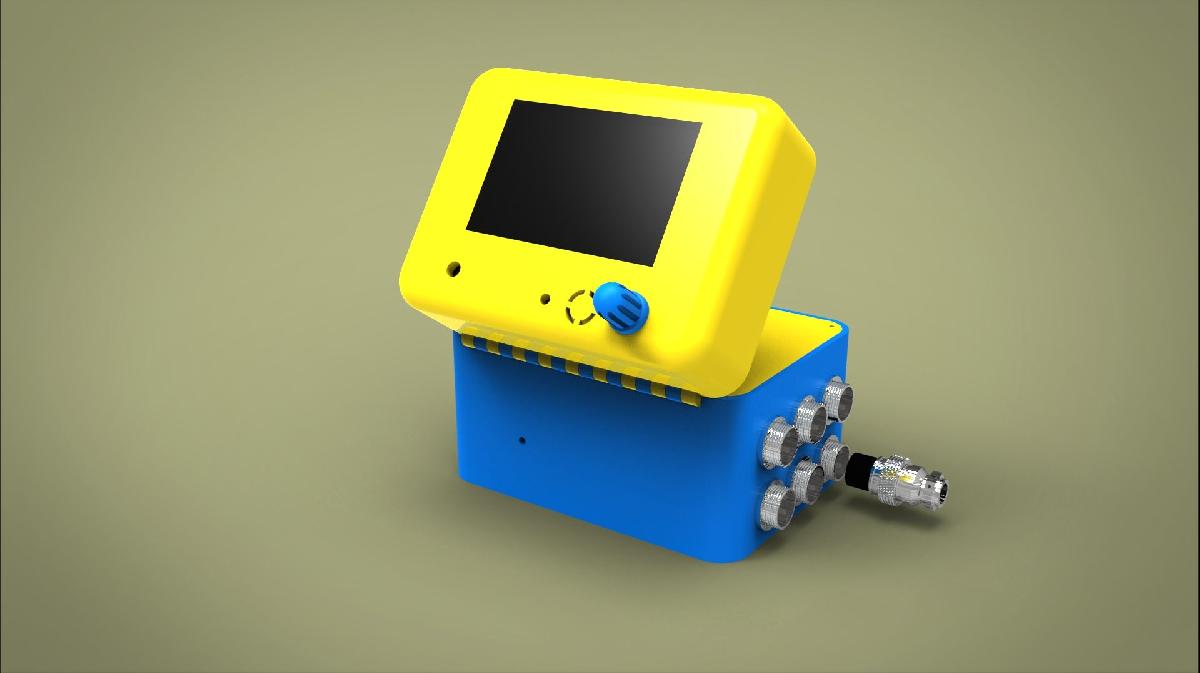

(minion) rampas 1.4 para multiferramenta cnc impressa principalmente foi projetado para Impressora 3D. ATUALIZACAO 18/04/17 Fotos de compilacao adicionadas.https://youtu.be/rCtUiMV4HF8ATUALIZACAO 17/04/17 adicionou um guia de perfuracao de retrofit para aqueles que imprimiram antes que os 6 recortes do conector de aviacao fossem adicionados.ATUALIZACAO 21/08/16 adicionadas rampas de lacaios conectores de aviacao STL do corpo principal. Esses conectores de aviacao podem ser usados para alimentar seus motores de passo e interruptores de limite. Por favor, entenda que o espaco dentro do gabinete das rampas do lacaio e minimo, entao o roteamento de cabos requer planejamento.Eu recomendaria aparar seus cabos e encaixe a seco antes de soldar para garantir que tudo caiba dentro do gabinete. O conector do cabecalho de fita LCD deve ser instalado por ultimo para garantir que voce tenha espaco suficiente para aninhar seus cabos.Numero do item do eBay para os conectores 371521004586desfrutarATUALIZACAO 15/04/16 adicionou lista de arquivos necessarios para uma montagem completa.Por favor, imprima os seguintes arquivos STLx1 Minion 2004 LCD 4mm mais profundo, a atualizacao mais recente.x1 minion thumb wheel v4x1 lacaio dobradica do corpo v3x1 lacaio inferior v3x1 lacaio LCD traseiro v3x1 corpo do lacaio 40mm v4ATUALIZACAO 07/12/15 Adicionado 4mm de profundidade a moldura do LCD para acomodar plugues de conector de fita mais profundos.Atualizacao 27/10/15Foi solicitado que eu fizesse uma versao que pudesse ser usada separadamente, com um suporte LCD para montagem em gabinetes de impressora 3D.As rampas de lacaios agora tem um design de duas partes com opcoes de posicionamento mais flexiveis. Adicionado corpo de lacaio com topo solido. Adicionado quadro LCD solido de lacaio. Adicionado minion LCD solido de volta incluindo placa de suporte de montagem. Braco de montagem articulado a seguir em breve.Um gabinete para rampas 1.4 e display LCD. Este gabinete acomodara um Mega 2560 + RAMPS 1.4 + LCD 12864 -CRemix com suporte ao controlador inteligente reprap 2004 pode ser encontrado aqui, http://www.thingiverse.com/thing:1059189Reprep xxl lcd frame pode ser encontrado aqui, http://www.thingiverse.com/thing:1066686lacaio Geeetech LCD pode ser encontrado aqui, http://www.thingiverse.com/thing:1741793Essa coisa foi projetada do zero enquanto esperava por pecas impressas para a maquina CNC principalmente impressa. E um trabalho em andamento e nasceu por necessidade, eu queria algo um pouco diferente do que estava disponivel atualmente. A intencao e manter todos os eletronicos resfriados e protegidos, ao mesmo tempo em que parecem atraentes / fofos Suportes de montagem e atualizacoes de dobradicas de tampa dobravel em breve. Muito obrigado a Allted por sua fantastica criacao, verdadeiramente inspiradora. Atualizacao 23/09/15Acabei de perceber que nunca levei em conta o cabecalho adicional que conecta o cabo de fita LCD a placa de rampas, (isso e o que acontece quando voce trabalha sem o hardware real em suas maos, eu acho. De qualquer forma, os arquivos foram ajustados para resolver esse problema. Atualizacao 23/09/15Minion ramps REV 2.0 agora disponivel incluindo suporte para cartao SD.O tamanho foi aumentado em 18 mm para acomodar o conectordo conector LCD versao 2.0, os arquivos tem um perfil mais arredondado e incluem um suporte de extensao para o soquete do cartao SD.Deixarei os arquivos antigos para possiveis remakes ou personalizacoes.Atualizacao 27/09/15 todos os arquivos atualizados para a versao 3.0A dobradica da tampa foi criada, o suporte do cartao SD foi modificado.E agora tenho o hardware real para teste,) A tampa requer uma haste de metal de 2 mm para manter as duas metades juntas, ou voce pode usar alguns clipes de papel.Atualizacao 27/09/15fotos de compilacao adicionadas.atualizacao 29/09/15quadro LCD, corpo principal mais roda de polegar versao 4 disponivel, agora inclui um recesso para a porca do potenciometro e arruela.O corpo principal do Minion teve orificios de parafuso de ventilador modificados para uma distancia de 40 mm entre os centros dos orificios. Roda de polegar atarracada para potenciometro de controle adicionada.Deixe-me saber como voce se da com os arquivos.Eu recomendo imprimir todos os arquivos da versao 3, exceto o corpo principal do Minion e o quadro LCD, agora voce deve usar a versao 4 para esses arquivos.desfrutar

Baixar

O modelo 3D chamado "Minion rampas 1.4" é voltado para a construção de um gabinete específico para a placa RAMPS 1.4 e um display LCD 12864-C, projetado para ser utilizado com impressoras 3D, especialmente em configurações de máquinas CNC. Este modelo é interessante pela sua abordagem estética e funcional, visando proteger os componentes eletrônicos enquanto mantém uma apresentação visual atraente.

### Descrição do Modelo

1. **Gabinete Personalizado**: O modelo foi projetado para acomodar uma placa Mega 2560, uma placa RAMPS 1.4 e um display LCD, focando em manter todos os eletrônicos resfriados e organizados, além de estarem protegidos de danos físicos. A criação nasceu da necessidade de uma solução diferenciada e prática.

2. **Conectores de Aviação**: O modelo inclui rampas de lacaios com conectores de aviação, que são essenciais para alimentar motores de passo e interruptores de limite. Foi enfatizado a necessidade de planejamento no roteamento de cabos, dado o espaço limitado dentro do gabinete.

3. **Atualizações e Melhorias**: O autor fez várias atualizações ao longo do tempo, incluindo:
- Melhora na profundidade do quadro LCD.
- Inclusão de uma lista de arquivos necessários para a montagem completa.
- Suporte para diferentes conectorizações, permitindo um encaixe mais adequado e fácil montagem.

4. **Impressão e Montagem**: O autor sugere a impressão de arquivos STL específicos e recomenda que os usuários ajustem os cabos antes da soldagem para garantir que tudo se encaixe corretamente. A montagem do conector do cabeçalho LCD deve ser feita por último para otimizar o espaço.

5. **Documentação**: Para ajudar na montagem, o autor incluiu um guia de perfuração retro e fotos de compilação que demonstram o processo. Também foram fornecidos links para remixagens e suportes relacionados ao design, mostrando um compromisso com a comunidade de impressão 3D.

### Conclusão

O modelo "Minion rampas 1.4" é um exemplo inovador de como a impressão 3D pode ser utilizada para personalizar componentes eletrônicos, proporcionando tanto estética quanto funcionalidade. Com suas constantes atualizações e documentação cuidadosa, o autor criou um recurso valioso para entusiastas da impressão 3D e da construção de máquinas CNC. Além disso, o aspecto divertido e fofo do design "Minion" traz um elemento lúdico a um projeto técnico.
