mini gravador a laser / plotter arduino + escudo
DIY
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D mini gravador a laser / plotter arduino + escudo
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

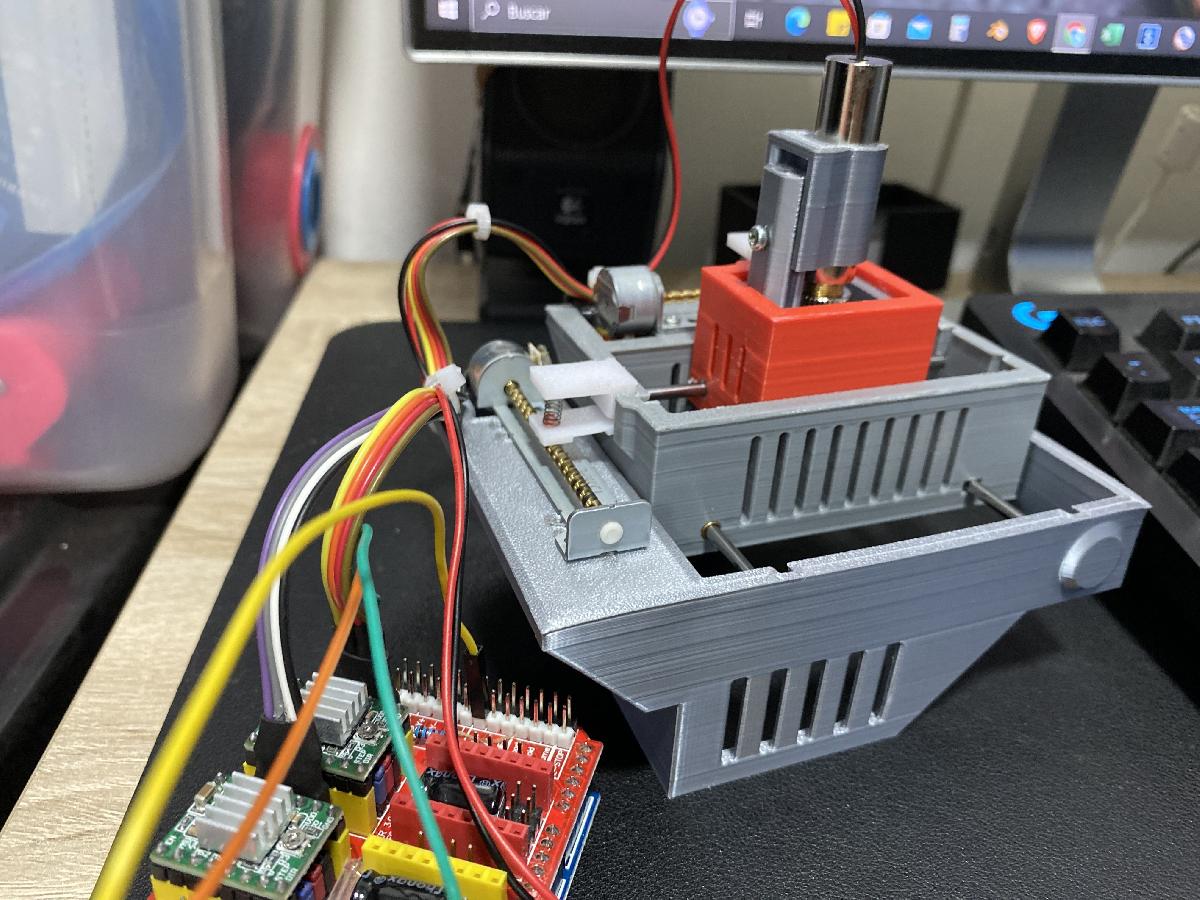

mini gravador a laser / plotter arduino + escudo foi projetado para Impressora 3D. Ola, esta e a primeira parte de um DIY mini gravador a laser / plotter feito com pecas de DVDs velhos. A lista de materiais e a seguinte: Resgatado de Leitores de DVD velhos: - 2 Motores de passo com eixo - 4 Barras de 3 mm Ø x 86 mm de comprimento - 4 Buchas de cobre de 3 mm Ø - 2 molas Comprado: - 1 Arduino UNO - 1 CNC Shield para Arduino UNO - 2 controladores A4988 - 6 mini jumpers - 1 mosfet IRFZ44N - 1 Resistor 47Ω - 1 Resistor 10K - 1 Modulo Laser focavel de 250 mW - 5V - Cabo Dupont - 2 conectores femea de 4 pinos - 3 conectores femea Dupont - 1 conector jack para o transformador - 1 transformador de 110 V CA para 12 V CC de 2 Amp (ou fonte de energia) Eu o imprimi em PLA 3D Fila de 1.75 com bico de 0.4 mm e camadas de 0.15 mm. Espero subir em breve um video no YouTube, anexo um diagrama que encontrei na internet e la vem como fabricar o driver do modulo laser com o mosfet e as resistencias. Importante: os drivers dos motores de passo A4988 tem que ser calibrados antes de conectar os motores, pois podem queimar ou aquecer demais. Espero subir um video do processo, mas na internet ha varios videos, eu os coloquei a 0.175 V. O modulo laser pode ser trocado por um modulo de mini plotter com um servomotor e um marcador; ainda nao o projetei, mas sinta-se a vontade para faze-lo, saudacoes. O programa que usei para controlar o mini laser Arduino e o Benbox. Se voce gostou do meu projeto, pode me apoiar em: https://buymeacoffee.com/quetok Obrigado. :) Video de primeiro teste aqui: https://www.youtube.com/shorts/jlcSE1NBqbs Video teste final aqui: https://www.youtube.com/shorts/XodVfie3jqc
