Mini Fresadora
DIY
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

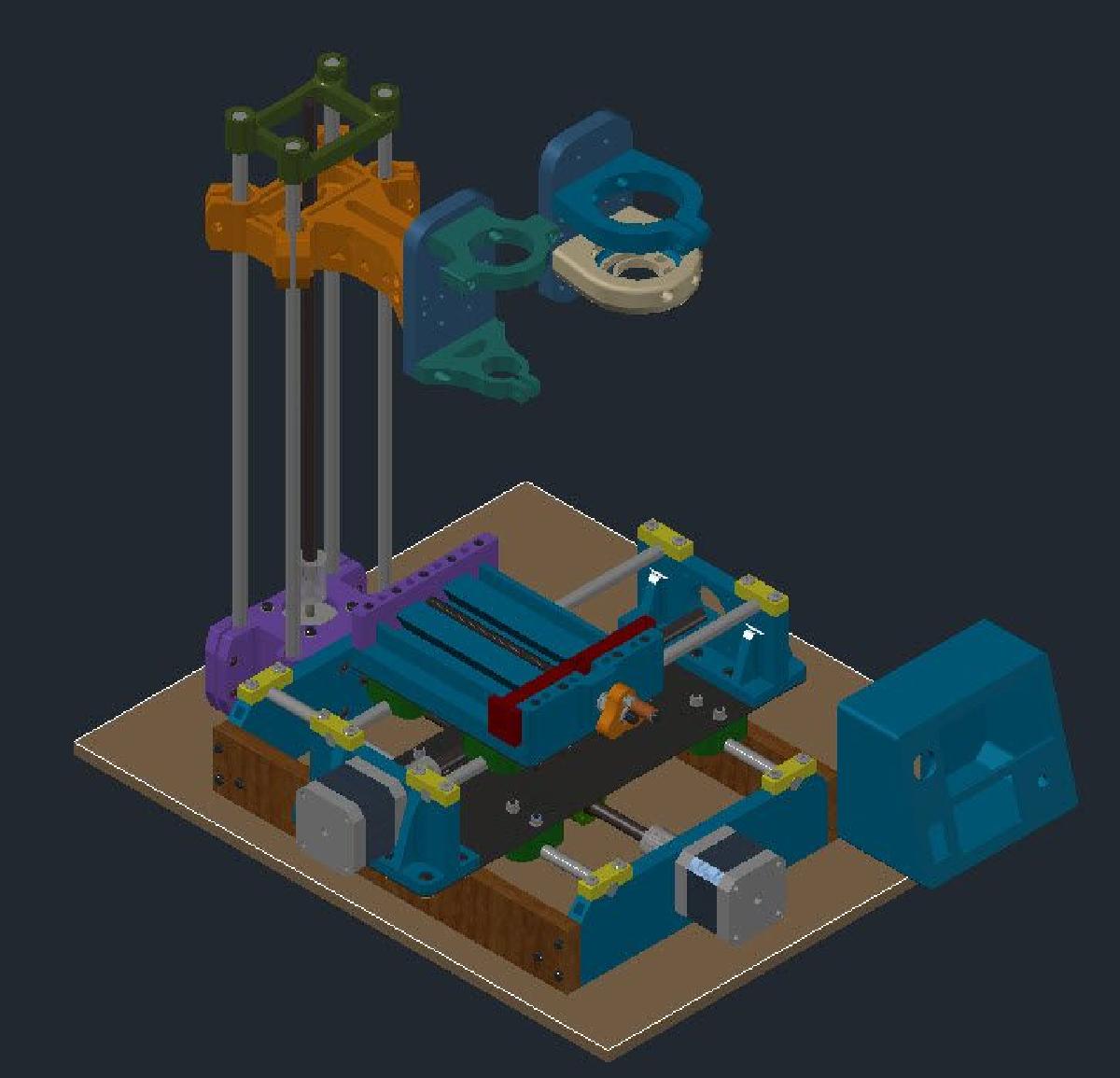

Sobre o objeto 3D Mini Fresadora
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Mini Fresadora foi projetado para Impressora 3D. Meu projeto de fresagem mini. Pecas basicas usadas para isso: UnoR3 + escudo CNC (V3) + 3x drivers; 3 x Nema17; 12 x rolamentos LM8UU; 3 x barras trapezoidais de 8mm com passo de 2mm; 1 x controlador de motor DC como este - 1 x bracadeira de eixo como esta - 1 x motor Johnson 81026, 12 VDC, 19000 rpm (tamanho: 48 mm de diametro, comprimento 69 mm, eixo 5 mm e 10 mm de comprimento, 3.73A); 1 x fonte de alimentacao de PC ~350-400W boa ou 500W barata; Outras coisas nas fotos. Adicionado arquivo .dwg (AutoCad 2013+) para corte a laser de MDF e aco de 1 mm. Voce pode fazer placa de ferramenta e bracadeiras para seu motor (Dremel, laser, etc.) Molas e abracadeiras sao porque o motor pesa quase 0,5 kg. Area de trabalho 100x100 mm. Flasheado com GRBL. Estou usando o Grbl Controller. Ainda aprendendo Inkscape para criar arquivos para isso. A coisa e final, nao farei mais alteracoes. 20.11.2016 Fiz e adicionei bracadeiras para motor de 44mm de diametro e distancia entre os furos centrais - 30 mm. E enquanto fazia os suportes, percebi que meu motor e de 48 mm, em vez de 51 mm de diametro. Entao isso foi corrigido na descricao. 13.04.2017 Finalmente consegui um tempo para testa-lo e encontrei 2 coisas para corrigir: 1. 018_Vice_Clamp.stl - diminuir as folgas para a porca em 0,2 mm de cada lado. Eu imprimi com bico de 0,3 mm e estava muito solto na sua cama. Se voce imprimiu com 0,4 mm e esta bom na sua impressao - nao ha necessidade de imprimir novamente; 2. 016_Vice_Base_A.stl - Nao percebi a principio que a porca de auto bloqueio nao giraria - o espaco para ela e muito apertado. Fiz mais largo +1mm nas direcoes esquerda e direita, entao agora deve estar bom. Voce tera que imprimir novamente, se ja o fez ou cortar 1 mm a esquerda e a direita da cama da porca. Tambem adicionei 2 cortes para indicar 0, 0 (XY), ao segurar blocos com a bracadeira na parte de tras do torno. Para fresagem estou usando Freemill - facil de usar, mas lento para fazer. Depois Candle - e ex GRBL Controll (nao grbl controller - esses sao 2 softwares diferentes). Para trabalhos de tipo corte - Inkscape e depois Candle. 05.02.2023 Fiz algumas atualizacoes na torre Z no ano passado, porque a original era muito fraca para meu motor e havia um grande excesso do eixo. A nova torre e feita de MDF de 8 mm (arquivo para o LC carregado no formato AC2013+), entao voce precisara de alguns parafusos 2.9x13 mm e 2.9x16 mm para monta-la. 2 novos arquivos .stl para a atualizacao tambem foram carregados \031xxxxx.stl e 032xxxxx.stl Nao estou muito satisfeito com a mesa do tipo torno, mas esta fazendo seu trabalho por enquanto.
